發射芯片是無線通信設備中的核心組件，負責將信息信號轉換為可無線傳輸的電磁波。其工作原理主要圍繞?信號調制、上變頻、功率放大和天線輻射?四個關鍵步驟展開。
發射芯片的核心工作流程：
基帶信號輸入?：發射芯片接收來自基帶處理器的數字信息信號（如語音、數據）。這些信號是低頻的基帶信號，無法直接通過天線有效輻射。
調制?：芯片內部的?調制器?將基帶數字信號加載到一個高頻的載波信號上。這個過程稱為調制，常見的調制方式包括ASK（幅移鍵控）、FSK（頻移鍵控）和QAM（正交振幅調制）。調制后的信號稱為中頻（IF）信號，它包含了原始信息，但頻率仍需提升。
功率放大?：經過上變頻的射頻信號功率非常微弱。?功率放大器（PA）? 將此信號放大到足夠的功率水平（手機發射功率通常為1~23dBm），以確保信號能夠有效傳輸到基站或接收設備，并克服路徑損耗。
濾波與天線發射?：放大后的信號通過?帶通濾波器?，濾除調制和放大過程中產生的雜散頻率和噪聲，保證信號的純凈度，避免干擾其他頻段。最后，純凈的、高功率的射頻信號通過?天線開關?切換至發射天線，由天線將電信號轉換為電磁波并輻射到空間中。

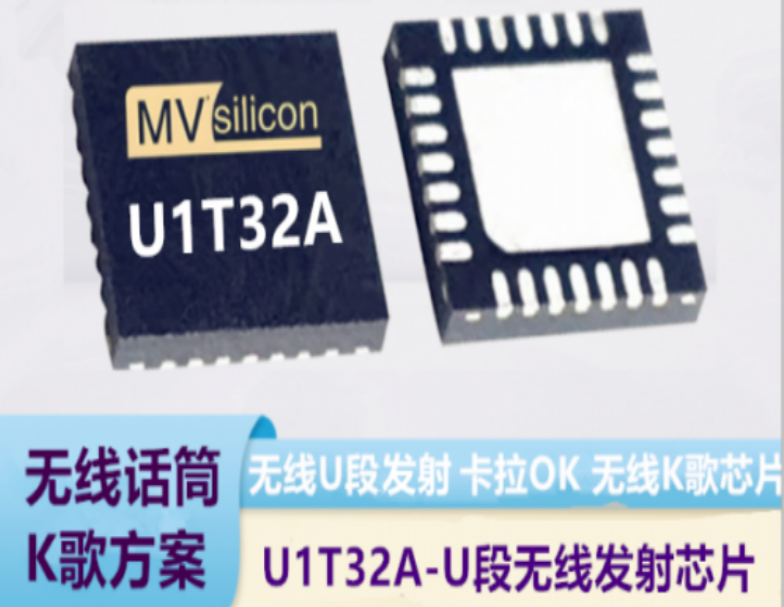

由工采網代理的U1T32A是上海山景推出的一款高度集成的UHF無線音頻發射芯片，配合無線接收芯片完成高品質無線音頻傳輸。，單芯片集成度高，性價比好。適用于無線K歌系統、無線音頻傳輸、廣播系統等多種場景；該芯片集成了32位RISC MCU內核與豐富的外設資源，具備優異的射頻性能與音頻處理能力，可實現高品質無線音頻傳輸。
U1T32A將32位RISC MCU內核、高性能UHF射頻發射器、高品質音頻接口以及豐富的電源管理模塊集成于單顆芯片之中，適用于各類需要無線音頻發射的應用場景。U1T32A工作在500MHz至980MHz 的UHF頻段，支持數字調制，抗干擾能力強，傳輸更穩定，功率范圍為 0 - 13dBm（典型值 12dBm）占用帶寬僅 256KHz，在無線通信、射頻遙控等應用中具備信號穩定、傳輸高效的優勢，可滿足短距離無線數據傳輸的需求。
電源方面，U1T32A芯片支持單電源供電，供電范圍為3.0V至4.3V，集成了LDO和DCDC，保證電源輸出的穩定性和可靠性；此外，芯片還支持多種低功耗模式，擁有豐富的定時器功能、強大的SAR-ADC功能和豐富的外設接口，滿足用戶對于各種功能和性能的需求。
在音頻品質方面，芯片支持高保真差分或單端麥克風輸入，內置可調增益放大器，提供獨立的I2S接口，便于連接高品質音頻編解碼器。音頻性能指標：動態范圍達 94dB，信噪比（SNR）超過 94dB，總諧波失真加噪聲（THD+N）低于 -90dB，確保聲音純凈、細節豐富。

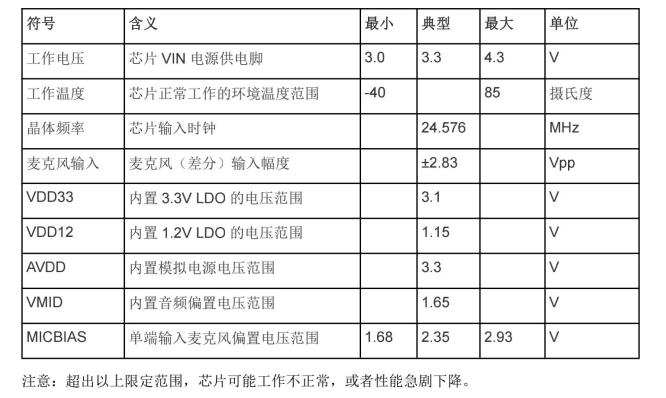

電氣特性：
無線發射芯片 - U1T32A的特性：
集成32位RISC MCU內核，支持點屏和按鍵等操作
內置 fash 存儲器，支持頻段配置和數據記憶等
高效電源管理系統:
-單電源供電（3.0V~4.3V）
-集成LDO與DCDC電源模塊
-支持軟/硬開關控制與8秒復位功能
-具備上電復位（POR）、低電壓監測（LVD）與看門狗（WDG）
低功耗:
-支持 Sleep、Deep Sleep 和Powerdown 三種低功耗模式
-支持 GPIO、Powerkey 等喚醒
豐富的外設接口:
-11個GPIO，支持多種功能復用
-1個UART、1個SPI Master、1個USB OTG 2.0全速接口
-9段LCD驅動接口、紅外收發接口
-3通道SAR-ADC，支持按鍵與信號檢測
射頻與音頻性能：
-工作頻段：500MHz~980MHz，支持數字調制
-集成可調功率PA，輸出功率較高可達13dBm
-支持高保真差分/單端MIC輸入，增益可調
-集成I2S音頻接口，支持高品質音頻傳輸
可靠性與環境適應性：
-ESD保護：2KV
-工作溫度：-40℃~85℃
-封裝形式：QFN32-5×5mm
應用場景
專業無線麥克風系統：用于KTV、舞臺演出、會議演講。
無線音頻廣播與對講系統：如校園、工廠、景區廣播。
高品質無線音頻發射器：將電視、音響等設備的音頻無線化。
教育錄音筆、無線采訪設備等便攜消費類電子產品。
U1T32A以其高集成度、優異的無線性能與靈活的擴展能力，為無線音頻傳輸系統提供了可靠、高效的芯片級解決方案；無論是在專業音頻設備還是消費類電子產品中，都可實現穩定、清晰的無線音頻傳輸功能，可聯系工采網獲取產品PDF、技術支持和DEMO板、可申請樣片。
