U段無線發射芯片的工作原理主要基于射頻信號的調制與傳輸，結合32位RISC MCU內核實現無線通信功能。

以下是具體機制：

射頻信號生成與調制：U段無線發射芯片（如?U1T32A?）通過內置的射頻振蕩器或外部信號源生成UHF頻段（500MHz-980MHz）的射頻信號，并采用?數字調制技術（如?PWM、頻率調制等）對音頻或數據信號進行編碼。

功率放大與傳輸：芯片內置功率放大模塊（?全橋/半橋逆變電路?）將直流電轉換為高頻交流電，驅動發射線圈產生交變磁場，實現無線能量與信號傳輸。

抗干擾與頻段管理：通過諧振匹配網絡（?LC濾波器?）濾除高頻諧波，生成穩定正弦波信號，并支持多頻點配置以減少干擾。例如，U段因頻段較寬（500MHz-900MHz），在同一區域可設置60個以上頻點避免沖突。

低功耗與電源管理：采用單電源供電（3.0V-4.3V），通過集成?LDO?和?DCDC?轉換器穩定輸出電壓，并支持多種低功耗模式以延長設備續航。

由工采電子代理的U1T32A是用于無線音頻傳輸的發射芯片，配合無線接收芯片完成高品質無線音頻傳輸。由于集成了MCU內核及必要的外設，單芯片集成度高，性價比好。適用于無線K歌系統，無線音頻傳輸和廣播系統等。

電源方面，U1T32A芯片支持單電源供電，供電范圍為3.0V至4.3V，集成了LDO和DCDC，保證電源輸出的穩定性和可靠性；此外，芯片還支持多種低功耗模式，擁有豐富的定時器功能、強大的SAR-ADC功能和豐富的外設接口，滿足用戶對于各種功能和性能的需求。

該無線芯片集成了32位RISC MCU內核，射頻工作范圍覆蓋UHF的500 M~980MHz，支持靈活的點觸屏和按鍵操作，內置flash存儲器，支持頻段配置和數據記憶功能；此外，芯片還具有豐富的定時器功能、強大的SAR-ADC功能、豐富的外設接口和完備的音頻功能；同時支持在線調試和代碼升級，具備2KV的ESD保護功能，為用戶提供穩定可靠的使用環境。

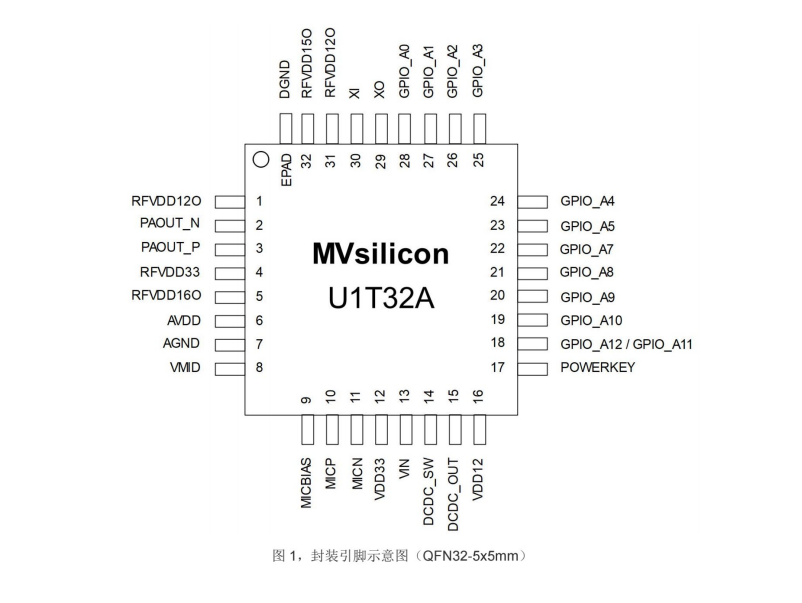

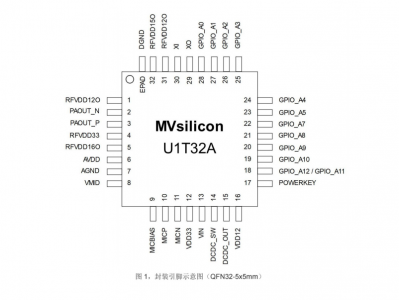

封裝引腳示意圖：

無線接收芯片 - U1T32A的特性：

集成32位RISC MCU內核，支持點屏和按鍵等操作

內置 fash 存儲器，支持頻段配置和數據記憶等

電源:

-單電源供電，供電范圍3.0V至4.3V

-集成 LDO 和 DCDC

-集成 Powerkey，支持軟開關或硬開關，以及8秒復位

-集成上電復位 POR，低電監測LVD 和運行監測WDG

低功耗:

-支持 Sleep、Deep Sleep 和Powerdown 三種低功耗模式

-支持 GPIO、Powerkey 等喚醒

定時器：

-2個基礎定時器 B-TIMER

-1個通用定時器G-TIMER，支持PWM,PWC 功能

SAR-ADC:

-3個外部采樣通道，可用于按鍵和信號檢測

-多個內部電壓監測采樣通道

11個GPIO端口，且復用其它外設功能

射頻：

-工作頻段500M~980MHz,采用數字調制

-集成PA,功率可調

音頻：

-高保真差分或單端輸入MIC,增益可調

-1組12S音頻接口

支持在線調試和代碼升級

ESD:2KV

工作環境溫度：-40度~85度
