無線芯片，顧名思義，是一塊用于實現無線通信的芯片。無線芯片廣泛應用于無線電視、移動通信、無線路由器、藍牙耳機等各種設備中。通俗的講，無線芯片就是在芯片內部嵌入一些無線電路，使得設備可以與其他設備進行無線通信。

無線接收芯片的工作原理?主要包括信號接收、信號放大、混頻、解調和信號處理等幾個關鍵步驟：

信號接收?：射頻信號由天線接收后，通過耦合電路（如LC并聯諧振選頻網絡）進行選頻，選出有用的信號?。

信號放大?：選出的信號進入射頻放大器進行放大，然后輸出到混頻器?。

混頻?：混頻器將放大的射頻信號與本地振蕩器產生的信號進行混合，產生中頻信號。這個過程中，射頻信號的下變頻是將高頻信號轉換為中頻信號，便于后續處理?。

?解調?：中頻信號經過中放電路和濾波器處理后，進行解調，恢復出原始的基帶信號?。

信號處理?：解調后的基帶信號經過進一步的處理，提取出有用的信息，供后續使用?。

由工采電子代理的國產集成DSP內核無線音頻傳輸的無線發射芯片 - U1R32D，是一款用于無線音頻傳輸的接收芯片，配合無線發射芯片完成高品質無線音頻傳輸。射頻工作范圍為UHF的500M~980MHz之間。

由于集成了DSP內核及必要的外設，單芯片集成度高，性價比好。適用于無線K歌系統，無線音頻傳輸和廣播系統等。

標準I2S接口，支持兩種工作時鐘Master和Slave。支持4種數據位寬16/20/24/32bits。支持四種數據對齊模式，含左對齊/右對齊/I2S/DSP模式。

其中DSP模式又分DSP mode A和DSP mode B。支持兩片U1R32D芯片的兩路I2S并聯，共用一條I2S通道連接到后級DSP或者DAC等。

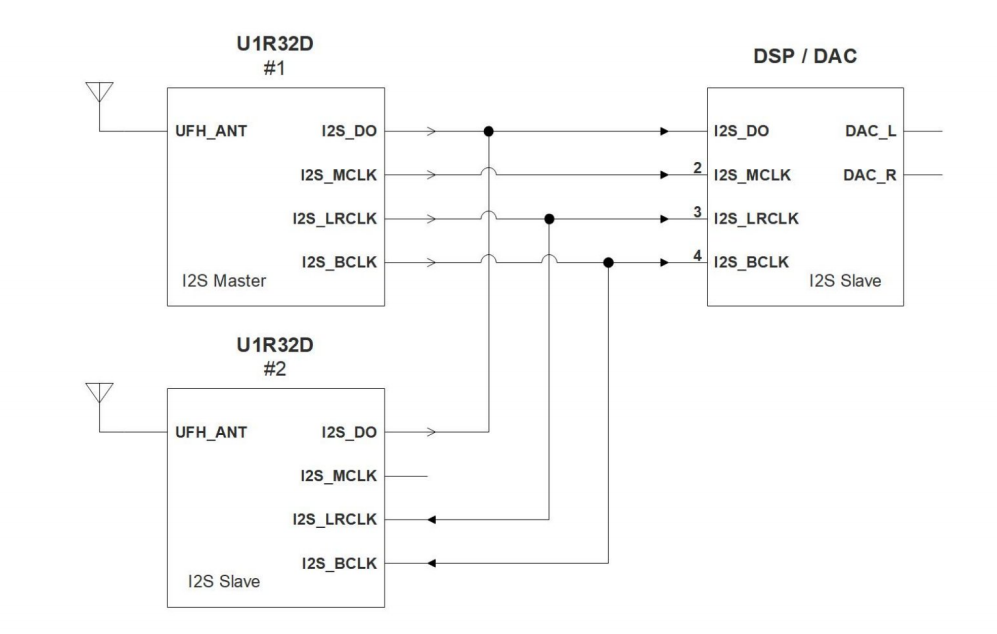

I2S并聯示意圖：

無線芯片 - U1R32D的特性：

集成 DSP 內核，支持音效處理

內置 flash 存儲器，支持頻段配置和數據記憶等

電源:

-集成 LDO，采用單電源供電，供電范圍 3.0V 至 4.3V

-集成 Powerkey，支持軟開關或硬開關，以及 8 秒復位

-集成上電復位 POR，低電監測 LVD 和運行監測 WDG

低功耗：

-支持 Sleep、Deep Sleep 和 Powerdown 三種低功耗模式

-支持 GPIO、Powerkey 等喚醒

射頻：

-工作頻段 500M~980MHz，采用數字調制

-集成 AGC

音頻：

-1 組 I2S 音頻接口

支持在線調試和代碼升級

ESD：2KV

工作環境溫度：-40 度~85 度
