雙通道H橋驅動芯片通過獨立控制兩個H橋電路實現電機的獨立驅動或同步控制。以下是其核心工作原理：

驅動方式：每個通道包含四個開關元件（如MOSFET或IGBT），分為上下橋臂。通過交替導通上下橋臂的開關元件控制電流方向，實現電機的正反轉、制動及調速。

電機控制模式：

?正轉?：同時導通上半橋的兩個開關元件，電流從正電源經電機流向負電源。

反轉?：同時導通下半橋的兩個開關元件，電流方向與正轉相反。

制動?：短接電機兩端（導通上下橋臂對應開關元件），產生反向電流快速制動。

調速?：通過PWM調節開關元件的占空比，控制電機平均電壓實現調速。

內置過流保護（OCP）、過熱保護（TSD）、短路保護及欠壓鎖定等安全機制，確保電路穩定性。部分芯片還支持睡眠模式以降低功耗。

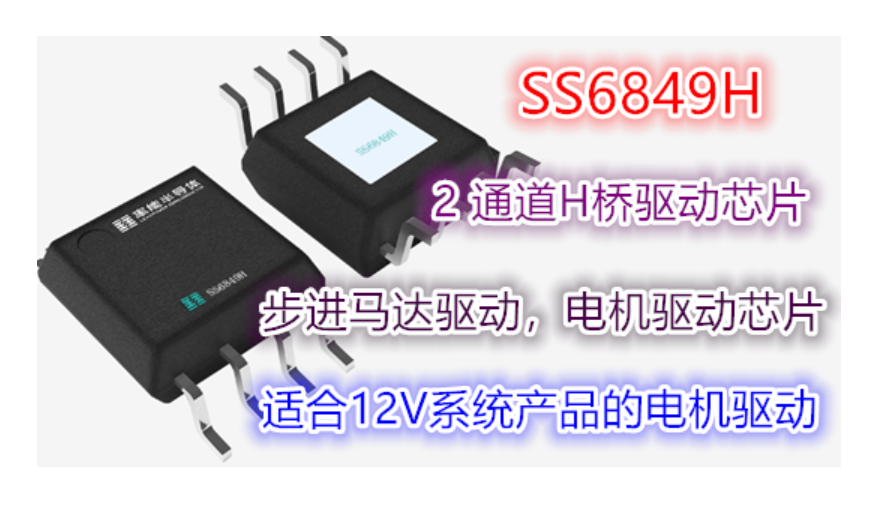

由工采網代理的電機驅動芯片 - SS6849H是一款2通道H橋驅動芯片；芯片每個H橋可提供1A峰值電流和均方根電流0.7A(在12V和Ta=25℃適當散熱條件下)，可以驅動兩臺直流電機，一臺并聯直流電機，也可驅動步進電機，支持全步或半步。

SS6849H是一款雙通道H橋驅動芯片，適用于12V系統產品的電機驅動，可兼容替代TMI8549和LV8549；其工作電壓為4.0～20V，每個通道的負載電流可達1.0A；非常適用于打印機、舞臺燈光以及智能家居產品中。

SS6849H內部有兩個獨立的H橋驅動器，每個H橋能夠提供較大峰值電流1A和均方根電流0.7A。支持4路PWM控制接口，導通阻抗為0.96Ω；這使得它能夠同時驅動兩臺直流電機，或一臺并聯直流電機，還可以用于驅動步進電機。步進電機驅動支持全步或半步，提供更多的驅動方式選擇。

由于其出色的性能SS6849H在打印機、舞臺燈光和智能家居等產品中得到了廣泛應用。無論是需要精確控制的電機驅動，還是對可靠性和安全性有較高要求的應用，都能提供卓越的表現。

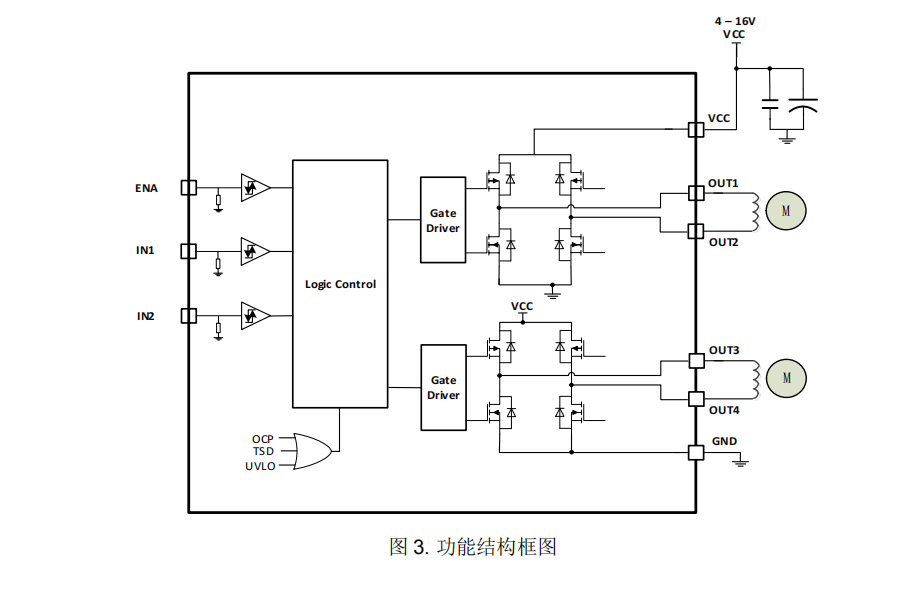

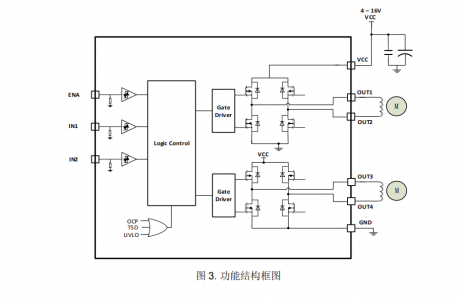

功能框架圖：

馬達驅動芯片 - SS6849H的特性：

VCCmax = 20V，IOmax =1A

4V至16V工作電源電壓范圍

不需要控制系統 3.3V 電源

采用N+P MOS輸出，RON < 1Ω typ（HS+LS）

采用緊湊型封裝（SSOP10）

待機時電流零消耗

可并聯使用（驅動通道并聯）

內置剎車功能

深圳率能半導體在電機驅動領域深耕多年，技術以及產品方面已經很完善，如果想了解更多電機驅動的技術資料，請登錄工采網官網進行咨詢。
