電機雙通道驅動芯片，通常指能夠控制直流電機實現正轉、反轉和制動等雙向運動功能的集成電路（IC）。這類芯片內部多采用H橋電路結構，通過控制功率MOSFET或晶體管的導通與關斷，改變電機兩端的電壓極性，從而實現電機的雙向驅動。
核心工作原理與技術特性：
H橋拓?fù)浣Y(jié)構?：這是雙向驅動的基礎。芯片內部集成四個功率開關（通常為MOSFET），排列成“H”形。通過邏輯控制電路，精確控制對角線開關的導通，使電流沿不同方向流過電機，實現正反轉。其關鍵優勢在于不僅能控制方向，還能實現動態制動（短接電機兩端）和脈寬調制（PWM）調速。
?關鍵性能參數?：
?驅動電流?：決定了芯片能帶動多大功率的電機，分為連續輸出電流和峰值電流。
?工作電壓范圍?：決定了芯片適用的電源系統。寬電壓范圍（如3V-20V）的芯片適配性更強。
?導通電阻（Rds(on)）?：指內部功率管的導通電阻，數值越小，芯片自身的功耗和發熱越低，效率越高。
?保護功能?：高端芯片會集成過溫保護（TSD）、過流保護（OCP）、欠壓鎖定（UVLO）等，這對提高系統可靠性至關重要。
工采網代理的SS6811H是一款雙通道H橋驅動芯片；采用PWM接口進行控制；具有兩個獨立的H橋驅動通道，每個H橋能夠提供1.6A的輸出電流(在24V和Ta = 25°C適當散熱條件下)，可同時控制兩個電機；能夠精確地控制電機的速度和方向；適用于舞臺燈光和其他電機一體化應用。
SS6811H電壓范圍8.2V~38V，導通電阻0.72Ω，內部的功率輸出模塊由N型功率MOSFET組成，能夠提供高效的功率輸出。雙通道H橋使得它可以驅動兩個刷式直流電機，一個雙極步進電機，或者螺線管等感性負載。同時它還提供了一種低功耗睡眠模式，通過設置SLEEP引腳來實現，可以關斷內部電路，以達到非常低的靜態電流。
SS6811H是一個用于雙極步進電機或有刷直流電機的集成電機驅動方案，內部集成了兩個NMOS H橋。一個簡單的PWM接口可以方便地連接到外部數字控制器，并且使用較少接口資源。當電機不工作時，采用低功耗的睡眠模式允許系統節省功耗。
通過電機繞組的電流由固定頻率PWM電流調節或斬波電流來調節。當開啟H橋時，通過繞組電感的電流以一定的速率上升，該速率由直流電壓和繞組電感決定。一旦電流到達當前的斬波閾值，關斷H橋以禁止電流上升，直到下一個PWM周期的開始。
為了方便使用和安裝，SS6811H馬達驅動芯片采用了帶有裸露焊盤的16Pins，5.0mm * 6.4mm的eTSSOP封裝；這種封裝不僅能夠有效改善散熱性能，還是無鉛產品，符合環保要求。另外，引腳框架采用了100%無錫電鍍，確保了良好的接觸和可靠性。

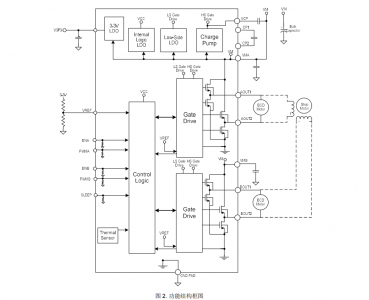

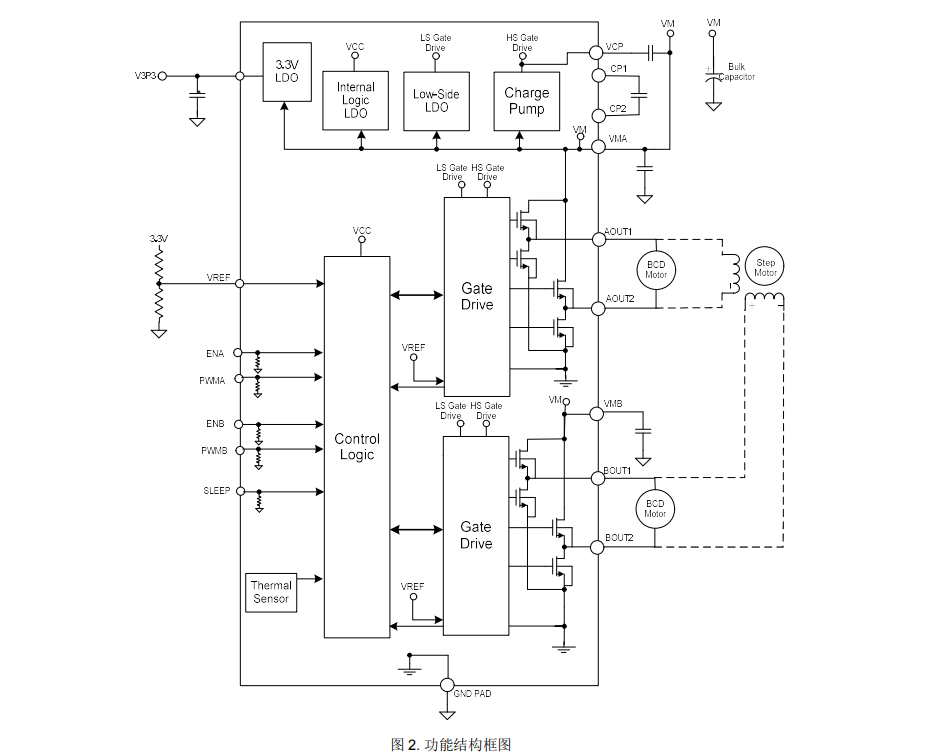

功能框架圖：
馬達驅動芯片 - SS6811H的特性：
雙通道H橋電機驅動器
–單個或兩個有刷直流電機
–一個步進電機
PWM控制接口
低導通阻抗的金屬氧化物半導體場效應晶體管(MOSFET)
– 24V，Ta = 25°C時可實現 1.6A較大驅動電流
– 24V，Ta= 25°C時RDS(on)為720mΩ（典型值HS + LS）
8.2~38V工作電壓范圍
睡眠模式低電流
內置3.3V基準電壓
帶散熱片的表面貼裝封裝
保護特性
– 過流保護 (OCP)
– 熱關斷 (TSD)
– 欠壓閉鎖 (UVLO)
電機驅動芯片 - SS6811H的應用：
舞臺燈光
安防相機
辦公自動化設備
游戲機
機器人
ISweek工采網提供步進、直流有刷、直流無刷等不同類別電機驅動芯片，芯片采用智能的控制算法和技術，能實現低功耗和節能運行，可PIN-to-pin市面上多款型號，歡迎咨詢“在線客服”索要產品相關資料。
