PWM（Pulse Width Modulation，脈寬調制）接口是一種通過調節信號的脈沖寬度來控制功率傳遞的技術。它被廣泛應用于各種電子設備中，尤其是在控制電動機、調節亮度、音頻輸出、信號處理等方面。
PWM的基本原理是通過改變信號的占空比來調節輸出信號的有效功率。具體來說，PWM信號是一種數字信號，它在一個固定的周期內以某一頻率進行高低電平的切換。這個切換的比例（高電平時間占整個周期的比例）就是所謂的占空比。
工采網代理的SS8837T是一款專為有刷直流電機開發H橋驅動器,同時可兼顧步進電機的驅動需求，可驅動一個直流電機或螺線管等，適用于工業自動化設備、一體化步進電機、按摩椅、智能家居等領域。以前方案很多采用TI的DRV8837或其他昂貴型號做直流電機驅動，隨著中美貿易戰以及產品價格平民化普及，很多大廠在做國產化替代設計方案；而國產SS883T可pin to pin兼容替代TI-DRV8837、拓爾微-TMI8230、禾潤-HTD9202、艾為-AW8637、矽塔-SA8310。
此器件能夠驅動一個直流電機或諸如螺線管的器件。其導通電阻：高側+低側(HS + LS) 260mΩ。輸出由N溝道功率MOSFET組成的H橋電路，以驅動電機繞組。內部電荷泵生成所需的柵極驅動電壓。
SS8837T提供了一體化的電機驅動器解決方案，能夠驅動直流電機或螺線管等設備，輸出電流達到1.8A,適用于0至12V之間的電機電源電壓，及1.8V至12V范圍內的器件電源電壓;此外，還增加了欠壓鎖定、過流保護、短路保護和過熱保護的內部關斷功能，以確保設備的安全運行。

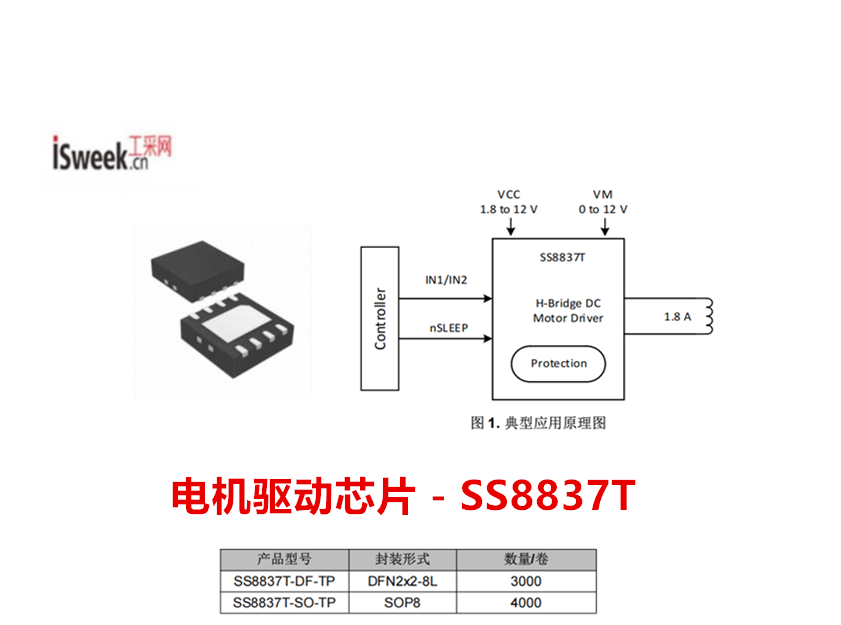

SS8837T是一款電機驅動器，可以驅動一個直流電機或其他設備（如螺線管）；能夠提供高達1.8A的輸出電流；它運行在0 至 12V之間的電機電源電壓，以及1.8V 至 12V范圍內的器件電源電壓上。采用DFN2x2-8L封裝；使用PWM輸入接口（也稱為 IN/IN 接口）進行控制；每個輸出由相應的輸入引腳控制。

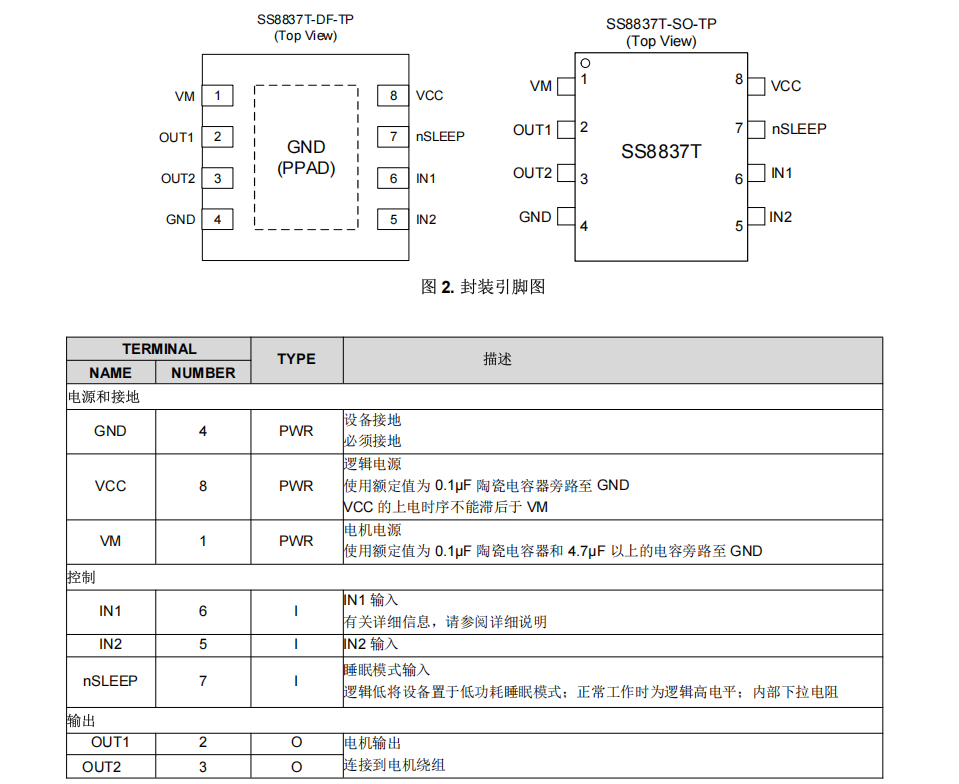

引腳配置和功能：
馬達驅動芯片 - SS8837T的特性：
H橋電機驅動器 - 驅動一個直流電機或其他負載 - 低金屬氧化物半導體場效應晶體管
(MOSFET) 導通電阻：高側 + 低側 (HS +LS) 260mΩ
1.8A較大驅動電流
獨立的電機和邏輯電源引腳：
- 電機VM：0至12V
- 邏輯VCC：1.8至12V
脈寬調制(PWM)或PH/EN接口
- SS8837：脈寬調制 (PWM)，IN1/IN2
具有120nA較大睡眠電流的低功耗睡眠模式
小型封裝尺寸
- nSLEEP引腳
保護特性
- VCC欠壓閉鎖 (UVLO)
- 過流保護 (OCP)
- 熱關斷 (TSD)
H橋驅動芯片 - SS8837T的應用領域：
指紋鎖
攝像機
數字單鏡頭反光(DSLR)鏡頭
消費類產品
玩具
機器人技術
醫療設備
ISweek工采網提供步進、直流有刷、直流無刷等不同類別電機驅動芯片，芯片采用智能的控制算法和技術，能實現低功耗和節能運行，可PIN-to-pin市面上多款型號，為智能門鎖系統提供了長久的使用壽命；歡迎咨詢“在線客服”索要產品相關資料。
