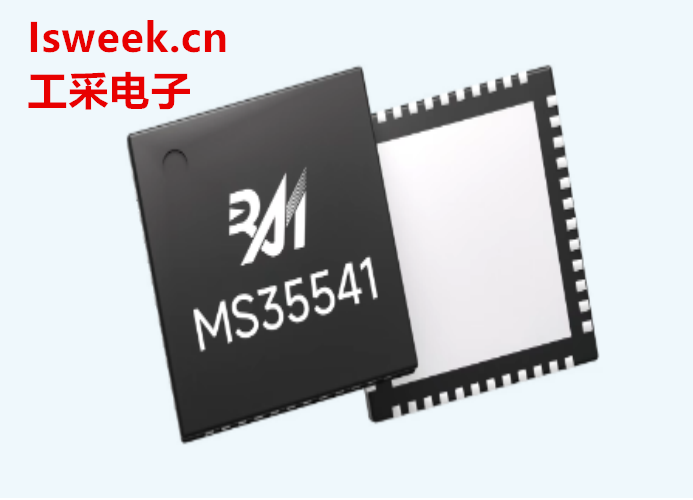

工采網代理的帶運動控制的超靜音兩相步進電機驅動芯片?- MS35541。這款高集成度芯片不僅延續了家族優異的靜音和運動控制性能，更實現了單芯片同時驅動兩個步進電機，支持獨立配置與運動控制，為多軸應用帶來更簡潔、高效的解決方案。

電機驅動芯片 - MS35541集成了運動控制算法（四段加速/兩段減速）、靜音控制技術及高性能電流控制，顯著提升防抖動性能，是視頻會議設備、ATM機、打印機、實驗室自動化等對靜音與防抖動有嚴苛要求場景的理想解決方案。

六大核心亮點：

一、雙驅動力，獨立掌控：

一顆芯片即可同時驅動兩個步進電機，節省空間與成本，且每個電機可獨立配置參數和控制運動。

二、動靜皆宜，模式隨心：

??快速模式：專為高速應用優化，提供優異的動態響應特性;

??靜音模式：顯著降低運行噪音，提升效率，特別適合對噪音敏感的環境;

??支持較高256微步：帶來極其平滑的運動曲線，提升設備運行精度與穩定性。

三、集成運動引擎，控制更智能：

? 內置四段加速度+兩段減速度控制；

? 靈活支持位置模式和速度模式，滿足復雜運動軌跡需求。

四、雙接口兼容，連接無憂：

??SPI接口：用于靈活的參數配置；

??STEP/DIR脈沖接口：兼容傳統步進驅動器，方便系統集成。

五、多重防護，運行更可靠：

? 提供完善的欠壓保護、過流保護、過溫保護；

? 具備堵轉檢測功能，有效保護電機和驅動器。

六、寬電壓，強電流：

??工作電壓范圍：4.7V - 32V，適應性強；

??每路峰值電流高達1.55A，持續電流1.1A，驅動能力強。

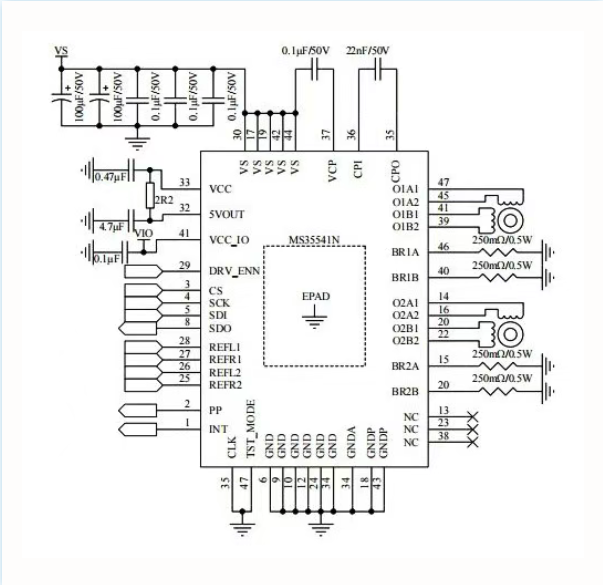

典型應用圖：

馬達驅動芯片 - MS35541的特性：

細分?jǐn)?shù)：256

工作電壓范圍：4.7V~32V

輸出持續電流（Max.）：1.1A每路

峰值電阻（Typ.）（mΩ）：600

接口：SPI，STEP/DIR

工作溫度（℃）：-40 to 125

封裝：QFN48

在國產電機驅動芯片領域，瑞盟科技便是國產品牌中的佼佼者。了解更多關于瑞盟科技國產電機驅動芯片的技術應用，聯系ISweek工采網“在線客服”獲取產品PDF、技術支持和DEMO板、可申請樣片。
