H橋（H-Bridge), ，因外形與H相似故得名，常用于逆變器（DC-AC轉換，即直流變交流）。通過開關的開合，將直流電（來自電池等）逆變?yōu)槟硞€頻率或可變頻率的交流電，用于驅動交流電機（異步電機等）。

H橋電路，既可以分立元器件形式搭建，也可以整合到集成電路上。“H橋”的名稱起源于其電路，兩個并聯支路和一個負載接入/電路輸出支路，看上去構成了形如“H”字母的電路結構。

雙H橋由兩組獨立的H橋組成?，每組H橋包含4個功率開關元件（如MOSFET或IGBT），形成兩條獨立的電流路徑。每個H橋的結構與單H橋類似，但組合后可以驅動兩個電機或控制雙極型步進電機（需同時控制兩個繞組）。

每個H橋獨立控制電機電流方向。例如，第一H橋導通左上和右下開關時電機正轉，反之導通右上和左下開關則反轉。雙H橋同時工作時，可分別驅動兩個電機或協同控制步進電機相位，實現精確步進角度。通過PWM（脈寬調制）信號調節開關元件的導通時間，改變電機兩端平均電壓，從而調整轉速。例如，在正向導通狀態下，對開關元件施加不同占空比的PWM信號，實現調速效果。雙H橋常用于需要雙向控制的直流電機或雙極型步進電機驅動?，例如機器人關節驅動、3D打印機等精密控制領域。

工采網代理的國產電機驅動芯片 - SS8833T，是一種雙橋電機驅動器，具有兩個H橋驅動器，可以驅動兩個直流有刷電機、一個雙極步進電機、電磁閥或其他電感負載。

它的工作電壓為2.7V至13V，每個通道的負載電流可達1.0A。每個H橋的輸出驅動器塊由P+N溝道功率MOSFET組成，配置為 H 橋以驅動電機繞組。每個H橋包括調節或限制繞組電流的電路。內部安全功能包括使用外部限流電阻實現輸出電流限制、欠壓鎖定、過電流保護（OCP）和過熱保護關機。過溫輸出報警，可用于指示熱關機。

電機驅動芯片具有諸多優勢，精度高、輸出快、快速響應、簡單易用和低功耗等特點，已經廣泛應用于工業自動化、POS打印機、視頻安全攝像頭、機器人技術、汽車電子、電動玩具等領域。

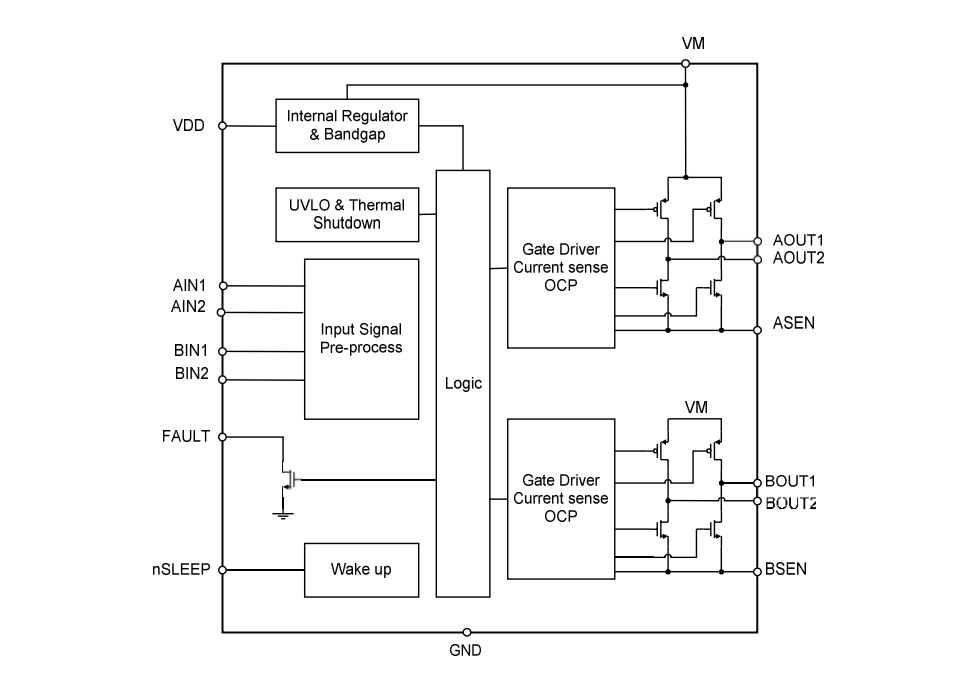

框圖：

馬達驅動芯片 - SS8833T的特性：

寬電源電壓范圍：2.7V至13V
兩個內部全橋驅動器
低靜態電流：1.1mA
低睡眠電流: 1μA
熱關機和欠壓鎖定保護
過電流保護（OCP）
過溫輸出報警
低MOSFET導通電阻（HS:650mΩ；LS:350 mΩ）

封裝：

ETSSOP16：5.0mmx6.4mm，背面有一個裸露的散熱墊

QFN3x3-16：3.0mmx3.0mm

QFN4x4-16：4.0mmx4.0mm

電機驅動IC - SS8833T的應用：

POS打印機

視頻安全攝像頭

機器人技術

工業自動化

電池驅動的玩具

深圳率能半導體在電機驅動領域深耕多年，技術以及產品方面已經很完善，如果想了解更多電機驅動的技術資料，請登錄工采網官網進行咨詢。
