由工采網代理的SS8844T是一款四通道1/2H橋驅動芯片，提供四個可獨立控制的1/2H橋啟動器；可被用于驅動兩個DC電機、一個步進電機、四個螺線管或者其它負載；針對每個通道的輸出驅動器通道由在一個1/2H橋配置中進行配置的N通道功率MOSFET組成。
SS8844T是一款步進電機驅動IC，不僅擁有雙通道H橋電流控制功能，更廣泛適用于紡織機器、工業自動化、游戲機和機器人等多種場景；可可pin-to-pin兼容替代市面上的TI-RV8844和瑞盟MS8844等型號應用于舞臺燈、工業設備、機器人、辦公自動化設備。提供更穩定和可靠的性能。
該芯片采用PWM控制方式，工作電壓范圍：8V～40V；內置3.3V基準電壓；連續輸出電流2.5A；峰值電可達4.0A；導通阻抗0.35Ω；具備四個獨立控制的1/2H橋啟動器，可驅動多種負載，如兩個DC電機、一個步進電機或四個螺線管等。每個通道的輸出驅動器通道采用N通道功率MOSFET組成，確保高效穩定的驅動性能。
SS8844T采用eTSSOP28封裝；是一個可用于雙極步進電機或有刷直流電機的集成電機驅動方案；內部關斷功能包含過流保護，短路保護，欠壓鎖定保護和過溫保護，并提供一個故障輸出管腳nFAULT引腳。提供一種帶有裸露焊盤的eTSSOP28封裝，能有效改善散熱性能，且是無鉛產品，引腳框架采用 100％無錫電鍍。
SS8844T在每個橋的通道上提供高達2.5A峰值電流或者1.75A均方根(RMS)輸出電流（在24V和25°C時具有適當?shù)挠∷㈦娐钒?(PCB)散熱）。
SS8844T工作在輸入電源電壓（VM）8.2和40V之間的范圍內，用于VM的兩個0.1UF陶瓷電容器必須盡可能接近的VM引腳（每個引腳分別一個）除了本地去耦電容之外，還需要附加的大容量旁路電容。并且必須根據應用要求進行相應的大小調整。

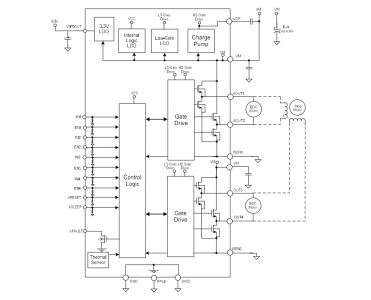

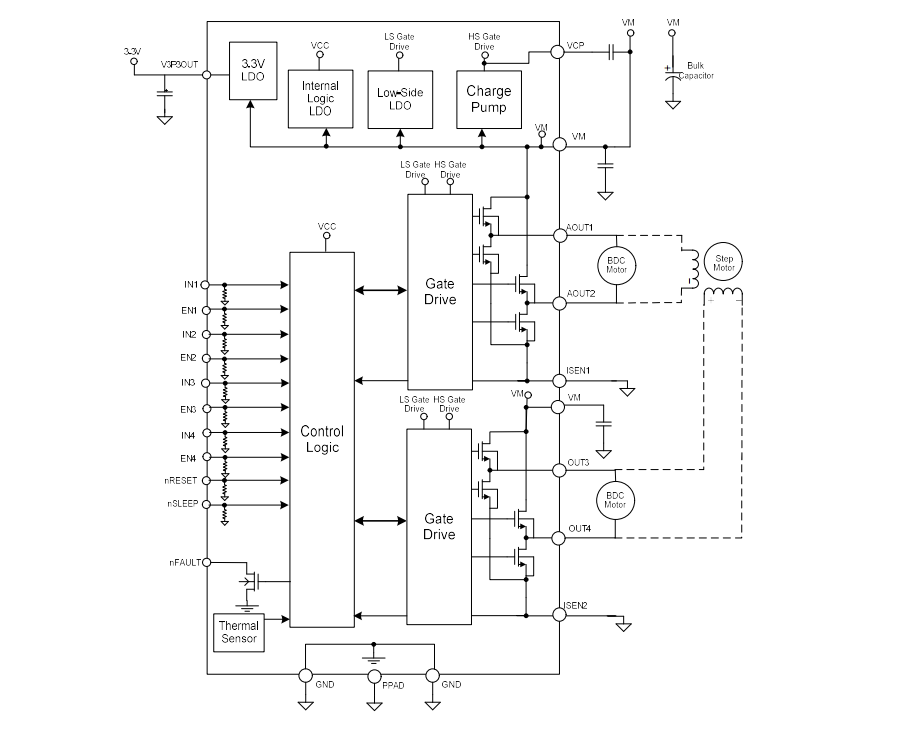

電機驅動芯片 - SS8844T的功能框架圖：

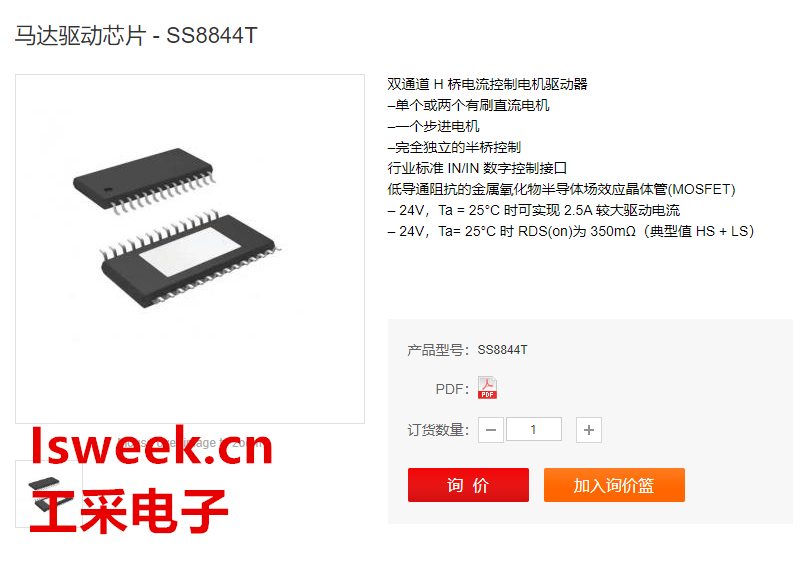

馬達驅動芯片 - SS8844T的特性：
雙通道 H 橋電流控制電機驅動器
–單個或兩個有刷直流電機
–一個步進電機
–完全獨立的半橋控制
行業標準 IN/IN 數字控制接口
低導通阻抗的金屬氧化物半導體場效應晶體管(MOSFET)
– 24V，Ta = 25°C 時可實現 2.5A 較大驅動電流
– 24V，Ta= 25°C 時 RDS(on)為 350mΩ（典型值 HS + LS）
工作電壓范圍：8.2V~40V
內置3.3V基準電壓
帶散熱片的表面貼裝封裝
保護特性：
– 過流保護 (OCP)
– 熱關斷 (TSD)
– 欠壓閉鎖 (UVLO)
