雙橋式電機驅動器是指電路中使用兩個電路橋來控制電機的旋轉方向和速度的一種驅動方式。雙橋驅動電路通常由四個電子開關組成，這四個開關分別與電機的兩個端子相連。通過控制這四個開關的通斷狀態，可以改變電機中的電流方向，從而實現電機的正轉和反轉。同時，通過調節開關的狀態，還可以改變電機的電源電壓和電流，實現調速功能。

主要特點：

雙向控制：能夠滿足電機正、反向旋轉的需求。

調速功能：通過控制電子開關的狀態，靈活調節電機的轉速。

高效能：通過適時地開關電子開關，減少能量的損耗，提高驅動效率。

穩定可靠：使用的電子器件通常都是高可靠性、高耐受性的器件，確保電路的穩定性和可靠性。

適用性廣：適用于多種電機類型，如直流電機、步進電機、交流電機等。

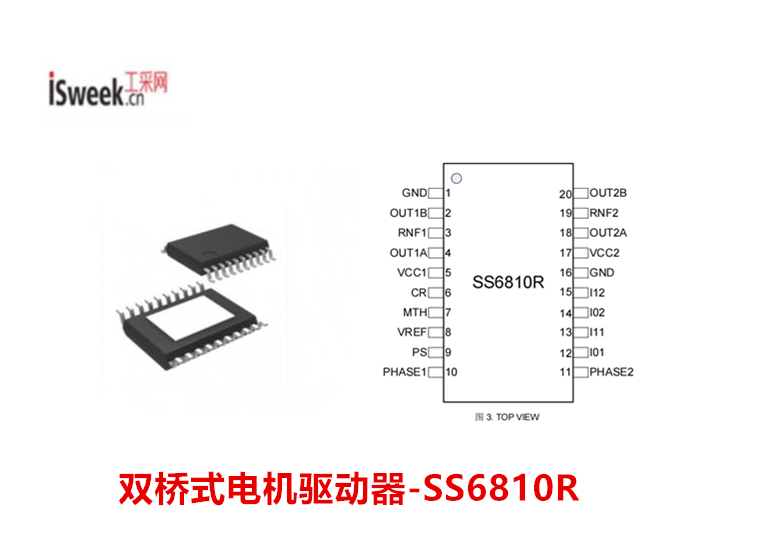

工采網代理的SS6810R是一款功能豐富的PWM電流驅動的雙極低功耗電機驅動集成芯片，其工作電壓范圍為10V至40V，具有兩路H橋驅動，能夠輸出40V/1A的電流，具有較大的輸出能力和多種保護功能，可兼容BD68610;適用于各種電機驅動應用，能夠提供穩定、高效的控制性能。

該設備的額定電源電壓為42V。輸入接口采用palaa-in驅動模式。電流衰減的間隔，快速衰減/慢衰減比可以以適當的方式進行控制。此外，電源可以由一個單一的系統驅動，這簡化了設計。SS6810R使用了eTSSOP20 173mil封裝，背面有一個暴露的熱墊，符合Rohs標準，引線框架100%無鉛。

通過電機繞組的電流由一個固定的PWM周期來調節，PWM周期由連接到CR引腳的電阻和電容器決定。當H橋通電時，電機的電流上升和電流上升速率由直流電壓和電感繞組共同決定。一旦電流達到設定的斬波器閾值，關閉h橋，以防止電流進一步上升，直到下一個PWM循環開始。

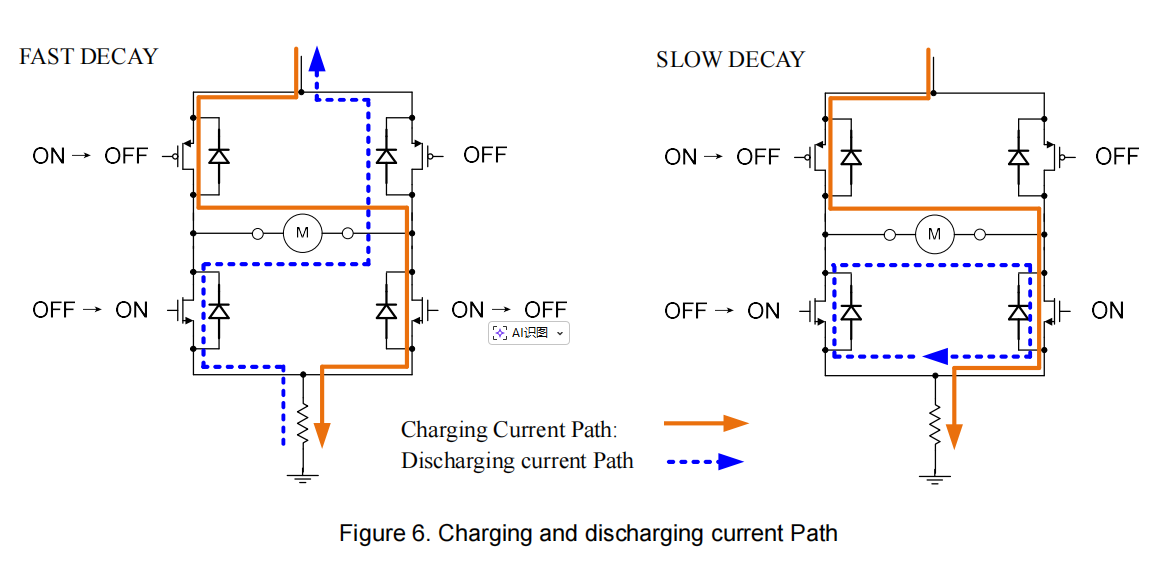

充放電電流路徑：

電機驅動芯片 - SS6810R的特性：

高驅動能力：每通道輸出1A，工作電壓范圍10V–40V

低導通電阻：上管 0.83Ω（典型），下管 0.55Ω（典型）

靈活電流控制：2 位DAC支持4檔電流設置（0%、33%、67%、100%）

可調衰減模式：通過MTH引腳設置快衰減、慢衰減或混合衰減

多重保護機制：

過溫保護（TSD）

過流保護（OCP）

欠壓保護（UVLO）

過壓保護（OVLO）

內置下拉電阻：邏輯輸入引腳默認下拉，提高系統穩定性

電流衰減模式可選:

慢衰減：電流下降平緩，轉矩穩定，適用于全步模式或低頻微步

快衰減：電流下降快，波形失真小，適用于高頻微步驅動

混合衰減：結合兩者優點，提升控制精度與效率。

馬達驅動芯片 - SS6810R的應用：

?POS機?：驅動票據打印頭。

?打印機?：控制走紙與打印頭定位。

?安防相機?：驅動云臺進行精確的鏡頭轉動。

?辦公自動化設備?：如掃描儀、復印機中的掃描頭移動。

?游戲機與機器人?：控制關節或傳動裝置。

?舞臺燈光?：驅動光束或顏色輪的精準變換

SS6810R以雙路H橋、靈活的電流衰減模式、豐富的保護功能為核心，提供高效、可靠、易于集成的步進電機驅動解決方案，適用于多種高精度運動控制場景，通過合理的外圍元件選型與PCB布局，可快速實現高性能的電機驅動系統，產品詳細PDF資料、尋樣測試、技術支持可聯系ISweek工采網“在線客服”。
