數字音頻放大器的核心工作原理是將模擬音頻信號轉換為數字信號，通過數字信號處理后放大，再轉換為模擬信號驅動揚聲器。

信號轉換與處理：

模數轉換?：輸入的連續變化模擬信號通過采樣、量化和編碼轉換為數字信號（如PCM或ADPCM編碼）。

數字處理?：數字信號經DSP優化（如濾波、增益調節），提升音質或?qū)崿F(xiàn)特定音效。

數模轉換?：處理后的數字信號通過數模轉換器（DAC）還原為模擬信號。

功率放大：采用開關模式電源（如DC/DC逆變電路），通過高頻PWM調制控制開關管的導通時間，實現高效能量轉換（效率可達90%以上）。

常見于D類功放（數字功放），其工作頻率通常在300kHz至2MHz，通過高速開關管實現低失真音頻輸出，適用于高保真音響。

由工采網代理提供的韓國耐福NTP8825是一款支持雙路20W的輸出功率的數字音頻放大器；集成了多功能數字音頻信號處理功能，高性能、高保真全數字PWM調制器和兩個大功率全橋MOSFET功率級。具有非常高的效率和可靠性，同時也具有極高的功率密度；擁有出色的技術指標，具備可靠性高、功率足、音色出眾、適應能力強等優勢。

該芯片采用SAW QFN封裝；集成優秀的音頻處理系統，擁有多達25段PEQ＋5段GEQ；還帶有降噪技術、3D環繞、ASRC等功能；高頻具有瞬態優秀，動態大的優點，反應迅速不含糊，解析力高，聲音干凈透明，在高頻頻段表現的非常明顯。

音頻功放芯片NTP8825（內置DSP）該芯片接收采樣頻率從8kHz到192kHz的數字串行音頻數據；提供2x25瓦的立體聲模式與一個散熱器；有一個混頻器和雙四軸濾波器，可用于實現基本的音頻信號處理功能。

此外支持32bit/192kHz的采樣率；同時強大的DSP處理能力和專業級的算法，使DSP數字音頻處理能力非常強大，無論是主動分頻的全頻段頻點可選，三種分頻類型較高可達48dB/Oct.的衰減斜率；還是每個聲道獨立31段EQ和精準的時間延時，都說明DSP算法的強大。

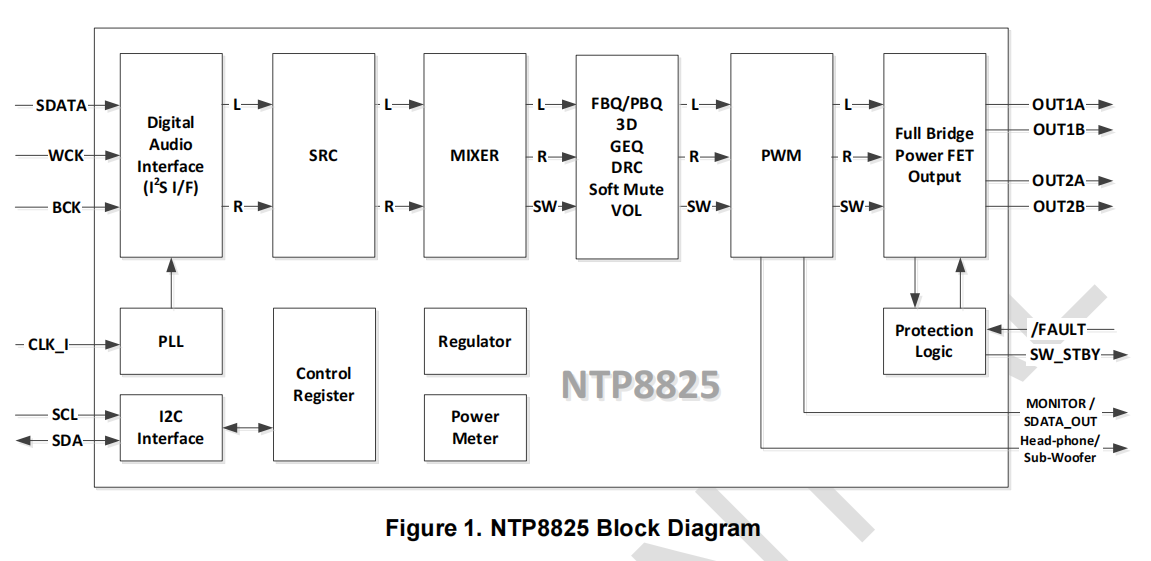

結構圖：

數字功放芯片 - NTP8825特性描述：

工作電源電壓范圍：7V～28V

2 CH立體聲(20W x 2 BTL @24V, 6Ω)

2.1CH (10W x 2 + 20W @24V, 6Ω)

擁有40W輸出功率（THD＜1％）

支持4歐揚聲器，輸出效率85％以上

Multi DRC＋POST DRC＋RS DRC 功率控制，高效防止破音

APEQ專利技術，較大限度釋放箱體音效

低于1％的失真，高于95db的信噪比，不額外產生噪音

在國內越來越多的音箱領域中采用韓國NF的音頻數字功放芯片；可廣泛應用于家庭影院、KTV、AI智能音箱等等場所；多款不同功率型號可選；并提供原廠技術支持；聯系“在線客服”可獲取相關PDF規格書、詢價單，申請樣品等。
