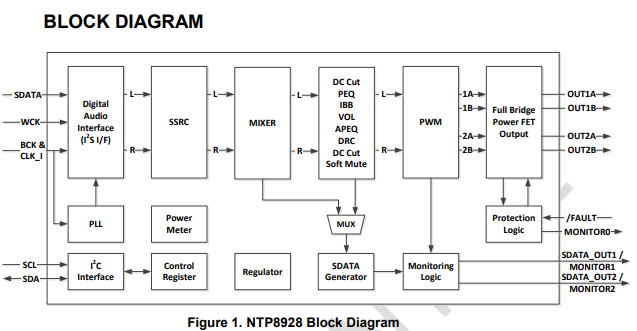

NTP8928是韓國NF（NeoFidelity）推出的一款集成數字音頻信號處理功能、PWM調制器以及雙路大功率全橋MOSFET功率級的全數字音頻放大器芯片，工作電壓范圍5V至28V，采用40引腳QFN封裝（6mm×6mm）能接收32kHz、44.1kHz、48kHz和96kHz采樣頻率的數字串行音頻數據，在立體聲橋接負載（BTL）模式下可輸出2×20W功率，適用于多種高保真音頻應用場景。

NTP8928具備強大的數字信號處理能力，內置32個可編程Bi-Quad濾波器，采用串行級聯結構，支持揚聲器補償、參數均衡（PEQ）、高低通濾波、直流截止等多種處理功能；前三組濾波器可配置為響度控制濾波器，后六組可配置為高級參數均衡器（APEQ）通過I2C接口下載32位浮點系數，實現精確的頻率響應調整。

智能低音增強（IBB）功能根據音量變化自適應調整低頻增益，可在低音量時提升低音表現，在高音量時避免削波失真，用戶可通過配置音量-增益曲線的多個拐點參數，靈活定義增益補償行為。

產品參數規格

■輸出功率：2×20W（立體聲BTL模式）

■信噪比：101dB（A計權）

■THD+N：0.1%（1W，1kHz）

■串?dāng)_：-97dB（20Hz~20kHz）

■電源電壓范圍：5V~28V

■ 工作溫度范圍：-25℃~85℃

■ 音頻接口：支持 I2S 輸入，內置SDATA發生器

■32個可編程雙四分量濾波器：

-揚聲器補償

-低通濾波器，高通濾波器，直流切斷

-先進的參量均衡器

■IBB(智能低音增強)

■3波段動態范圍控制；DRC控制；音量控制

■保護電路：

-OCP(過流保護)

-OTP(超過溫度保護)

-UVP(低壓保護)

Vol/軟靜音/功率計/NS降噪

■智能PWM開關打開/關閉

芯片支持3段動態范圍控制（DRC）包括高音段、低音段和子音段分別處理，并提供后級DRC；每個波段均可獨立配置閾值、攻擊時間、釋放時間等參數，增強型RS DRC基于RMS電平檢測，相較于傳統的峰值檢測方式，能夠?qū)崿F(xiàn)更加平滑自然的音量過渡，更符合人耳聽覺特性。

支持AD模式和D-BTL（Neo Trinity Amplification）兩種PWM輸出模式。AD模式適用于半橋或全橋輸出級配置，而D-BTL模式是專為BTL（橋接負載）設計的動態偏置方案，能夠提高效率并優化線性度。PWM輸出映射器允許將任意內部通道映射到任意輸出引腳，極大方便了PCB布局設計。

?對于需要兼顧音質、效率與設計簡化的音頻產品，NTP8928提供一套完整的單芯片解決方案，適用于超薄電視與顯示設備；豐富的音頻處理功能可滿足擴展塢與迷你音響對音效調校的需求；如需更多技術細節、配置參數或獲取樣品支持，可聯系ISweek工采網“在線客服”
