音頻功率放大器在每個產生可聽聲音的系統中都起著至關重要的作用。如今模擬音頻電源轉換的創新周期已經成熟，幾乎沒有任何任何技術難度就可以實現，這就是D類音頻功率放大器發揮作用的地方。D類功率放大器技術才剛剛開始發展，這些技術具有提供更高效率和音頻性能的巨大潛力，使音頻產品更可靠、質量更高、尺寸更小、成本更低。

音頻放大器的目標是在產生聲音的輸出單元再生輸入的音頻信號，要求輸出具有期望的音量和功率電平，再生過程忠實、有效且失真低，音頻的頻率范圍從20Hz到20kHz，所以，放大器必須在這個頻段具有良好的頻率響應(如果驅動帶限揚聲器，如重低音或高音揚聲器則較差)。

D類功率放大器的輸出晶體管級作為電子開關運行，并且沒有像其他放大器那樣的線性增益。D類功率放大器通過接收傳入的模擬輸入信號并生成PWM或PDM開始工作。然后它將輸入信號轉換為脈沖流。這是一種主要放大MOSFET和晶體管的放大器，因此，可以說一個典型的D類功放由兩個輸出MOSFET、一個脈寬調制器和一個外部低通濾波器組成，用于恢復放大的音頻。

工采網代理的D類音頻放大器-iML6602，這是款2×30W立體聲/單通道60W輸出的高性能芯片，采用雙通道架構，可在24V供電THD+N=10%條件下，BTL模式能持續提供2*30W/8Ω功率輸出；PBTL（單通道）模式能夠持續提供60W/4Ω功率輸出，同時管腳能兼容替代TPA3118，無需修改電路設計，無需修改PCB布局。以94%超高效率、22mA超低靜態電流及無濾波器設計，為藍牙音箱、Soundbar、電視音響等設備提供“高保真+低功耗”的終極解決方案。

iML6602采用先進的Class-D放大技術，能夠在無需龐大散熱片的情況下，提供高達2×30W（8Ω BTL負載）或1×60W（4Ω PBTL負載）的輸出功率，其高達94%的效率，提供高效的續航能力。同時，低至0.01%的總諧波失真加噪聲（THD+N）確保音質的純凈與細膩，無論是深沉的低音還是清脆的高音，都能得到完美呈現。

iML6602是一種高效立體聲D級音頻放大器，在高效模式（HEM）下具有非常低的空閑功率損失，這有助于延長電池壽命。高效率允許它可以支持2×30 W沒有外部散熱器在一個雙層PCB上。該設備提供并行BTL應用，可以在24V電源電壓下提供60W到4Ω負載。

iML6602作為一款高性能D類音頻功放，在功率效率、輸出失真、保護機制和成本控制等方面均表現出色，使其在消費電子、工業設備及專業音頻領域具有廣泛適用性，對于追求國產化替代、需快速迭代的廠商而言，iML6602不僅是技術升級的選擇，更是供應鏈安全的重要保障。

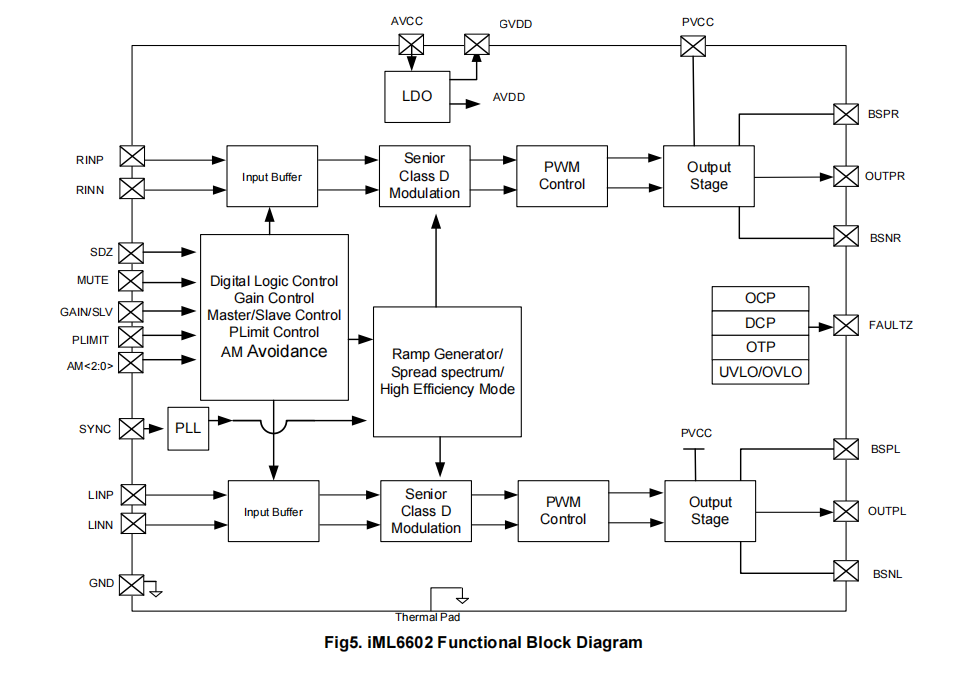

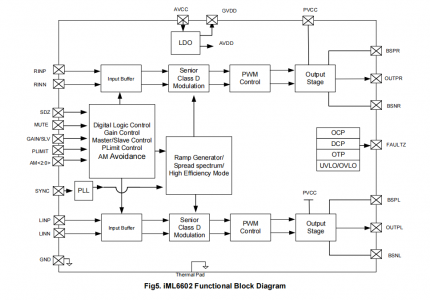

原理框圖：

核心特點優勢

4.5-26V寬電壓輸入，適配多場景電源方案

支持立體聲BTL/單通道PBTL模式自由切換（60W@4Ω）

94%峰值效率，雙30W輸出無需外置散熱片，大幅降低系統成本與體積

THD+N低至0.01%@1W（24V/8Ω）媲美Hi-Fi級聽感

1.5mV超低輸出偏移電壓，杜絕開機“爆音”

擴頻調制（SSM）技術結合300/350kHz可調頻率，EMI降低40%

高效模式（HEM）：24V供電下靜態電流僅22mA（帶LC濾波器）待機功耗低至9μA

主從同步（Master/Slave）功能消除多芯片干擾

封裝：HTSSOP-32封裝，MUTE+擴頻+2.1聲道同步+調頻

模擬功放芯片 - iML6602的性能：

供電電壓范圍：

iML6602：4.5V至26V，支持單/雙電源供電

輸出功率與效率：

PBTL模式：iML6602單通道輸出60W（4Ω，24V）效率高達94%

BTL模式：iML6602可輸出2×30W（8Ω，24V，THD+N=0.1%）

失真與噪聲控制：

iML6602的THD（總諧波失真）在1W功率下僅為0.01%，同時，其信噪比達到109dB，支持無濾波器設計

高效能模式（HEM）：

iML6602采用獨特的HEM調制模式，其靜態電流低至22mA，總諧波失真（THD）更小，例如，在24V供電下，iML6602的THD在6W輸出時小于0.2%，25W時仍能保持極低失真（較低達0.01%）

低電磁干擾（EMI）：

iML6602提供300kHz或350kHz±15%擴頻調制（SSM）選項，結合主從同步功能，可進一步降低EMI，減少對外部濾波器的依賴，簡化系統設計

iML6602支持單電源和雙電源供電模式，以及可編程功率限制功能，可根據實際需求靈活調整輸出功率；HTSSOP-32封裝形式小巧緊湊，便于集成到各種音頻設備中，同時內置了完善的保護電路，包括欠壓鎖定（UVLO）、過壓保護（OVP）、過熱保護（OTP）、直流檢測（DC Detect）以及短路保護等，確保在各種異常情況下都能保護設備免受損害。

iML6602可對TPA3118的功能替代，降低對進口器件的依賴，更在效率、失真控制和EMI抑制等關鍵指標上實現超越，工采網作為iML6602的主要代理商，提供原廠技術支持服務，確保價格優勢和供應鏈安全的保障，聯系“在線客服”獲取技術文檔、DEMO板及定制化支持，加速產品開發周期。
