直流有刷電機驅動芯片SS6216是為消費類產品，玩具和其他低壓或者電池供電的運動控制類應用提供了一個集成的有刷電機驅動器解決方案。是為低電壓下工作的系統而設計的直流電機驅動集成電路，單通道低導通電阻。具備電機正轉/反轉/停止/剎車四個功能。

直流有刷電機驅動芯片SS6216支持最高工作電壓為2-7.2V,持續電流1.4A, 峰值電流2A. 同時，內置過熱保護功能和欠壓閉鎖等保護功能。具有一個PWM（INA/INB）輸入接口，支持與行業標準器件兼容。SS6216內置溫度保護功能，當芯片溫度急劇升高，內部電路關斷內置的功率開關管，切斷負載電流。

直流有刷電機驅動芯片SS6216的特性：

工作電壓范圍：VDD =2.4V to 7.2V

持續電流：1.4A,峰值2A

低待機電流：?(typ. 0.1uA)

內置過熱保護功能

低導通電阻：0.6ohm (SOP8)

直流馬達驅動，驅動一個直流電機

Pin2Pin兼容市面上116、118類產品

直流有刷電機驅動芯片SS6216的應用：

智能鎖，掛鎖

玩具

直流有刷電機驅動

車載夾

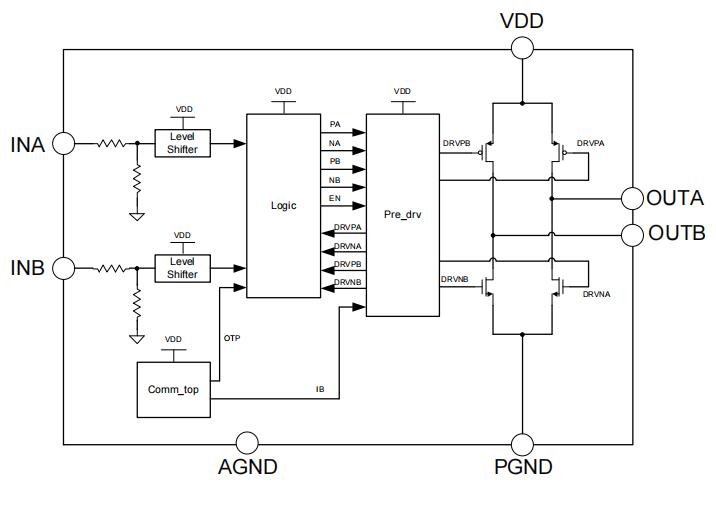

直流有刷電機驅動芯片SS6216功能圖：

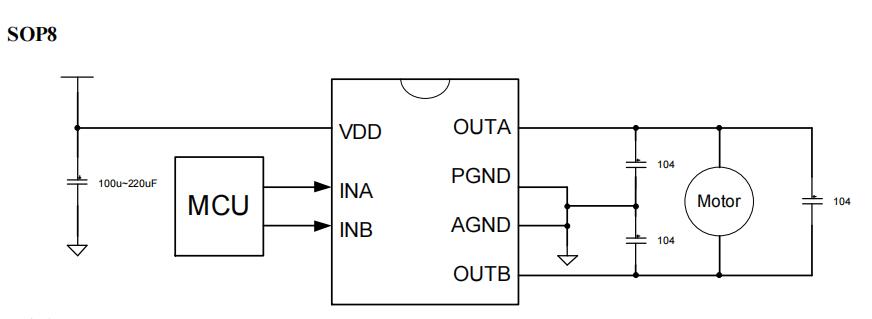

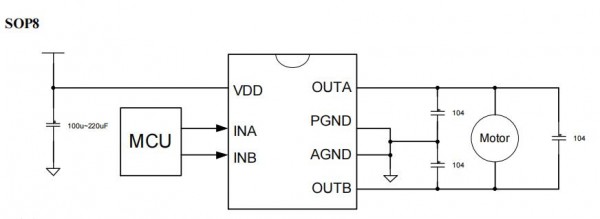

直流有刷電機驅動芯片SS6216應用電路圖：

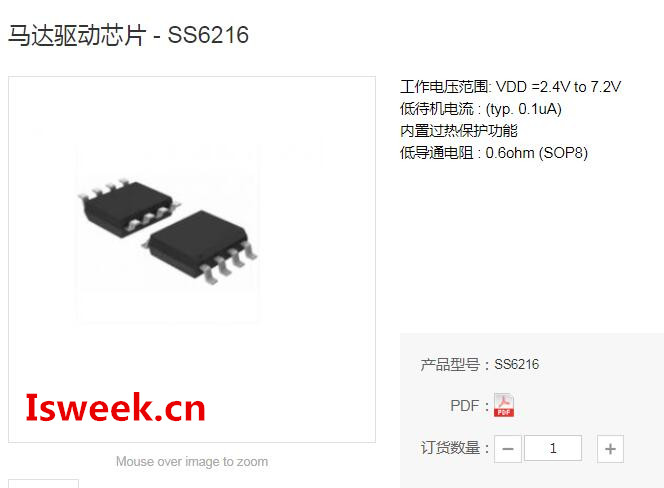

這是來自由工采網代理的國產直流有刷電機驅動芯片 - SS6216，這是一款各方面都很優秀的國產直流馬達驅動芯片，可以完美替代市面上的的SA8301和TC118S。

深圳率能半導體在電機驅動領域深耕多年，技術以及產品方面已經很完善，如果想了解更多電機驅動的技術資料，請登錄工采網官網進行咨詢。
