高速數模轉換芯片（High-Speed DAC）的核心功能是將?高速數字信號?實時轉換為?連續模擬信號?，廣泛應用于通信、雷達、視頻、儀器儀表等領域。其工作原理在基礎DAC基礎上，針對?速度、精度和帶寬?進行了優化。

高速數模轉換芯片的工作流程：

一、數字輸入接收：接收來自FPGA、DSP或處理器的高速串行（如LVDS、SPI）或并行數字?jǐn)?shù)據。

二、權重映射與電流/電壓生成：根據輸入數字碼的每一位權重，通過內部電路（如R-2R網絡、電流舵、電容陣列等）生成對應的電流或電壓分量。

三、?模擬輸出與濾波：將各分量疊加后，經輸出緩沖器或低通濾波器平滑，還原為連續模擬信號。

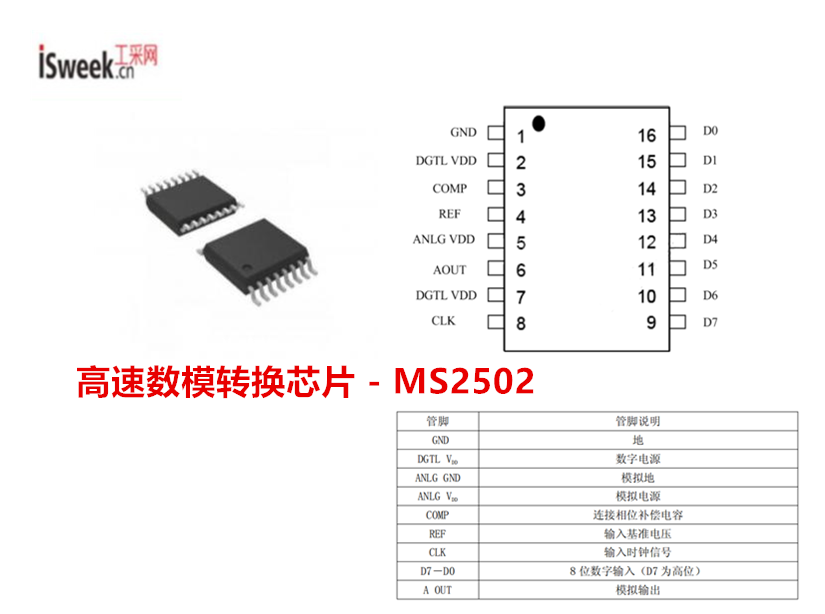

工采網代理的MS2502是低功率、超高速視頻數模轉換器。MS2502以從DC至20MHz的采樣速率將數字信號轉換成模擬信號。由于高速工作，MS2502適合于數字電視、電腦視頻處理及雷達信號處理等數字視頻應用。MS2502工作于-20℃至85℃。

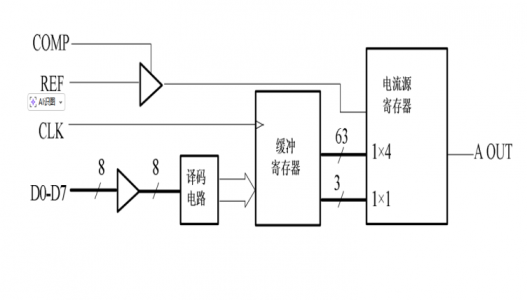

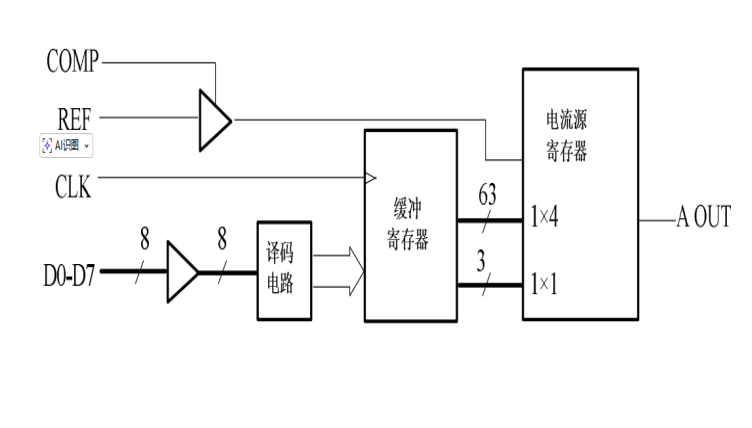

功能方框圖：

高速數模轉換芯片 - MS2502的特性：

8位分辨率

±0.2%線性度

較大轉換率：

-典型值：30MHz

-較小值：20MHz

模擬輸出電壓范圍: VDD至VDD-1V

TTL數字輸入電平

3.3V/5V單電源工作

低功耗:典型值80mW

在國產高速數模轉換芯片領域，瑞盟科技便是國產品牌中的佼佼者。了解更多關于瑞盟科技國產高速數模轉換芯片的技術應用，聯系ISweek工采網“在線客服”獲取產品PDF、技術支持和DEMO板、可申請樣片。
