便攜式多媒體播放器(Portable Media Player),簡稱PMP,是集音視頻播放、圖片瀏覽與數據存儲功能于一體的手持設備。該設備支持GPS衛星導航、游戲、數碼伴侶及移動電視等擴展功能,采用微硬盤或閃存進行多媒體文件存儲,可解碼MPEG-4、H.264、RM/RMVB等主流視頻格式。
便攜式多媒體終端是近兩年發展起來的一種手持多媒體播放設備,己成為繼MP3以后消費類電子產品的一個新熱點。采用微硬盤技術的便攜式多媒體終端既可以播放音頻文件也可以播放視頻文件。
除了能夠直接播放高品質的視頻和音頻之外,還可以瀏覽圖片以及作為移動硬盤、數字銀行使用。更有部分產品還具備一些十分新穎、實用的功能,例如Archos的AV420能夠錄制視頻,它可以將來自DVD、電視等設備的信號以MPEG.4格式保存在硬盤中;中基超威力即將推出的PMP支持PIM(PersonalIdentity Module)管理以及無線網絡功能。
工采網代理提供的CJC4344芯片是一款高質量的專為便攜式多媒體應用而設計的立體聲DAC芯片;有一個完整的、立體聲數字-模擬輸出系統,包括插值、多位D/A轉換和輸出模擬濾波。
CJC4344是一款立體聲數模轉換芯片,內含插值濾波器、multi bit數模轉換器、輸出模擬濾波器。CJC4344系列支持大部分的音頻數據格式。CJC4344基于一個帶線性模擬低通濾波器的四階multi-bitΔ-Σ調制器,而且本芯片可以通過檢測信號頻率和主時鐘頻率,在2KHz和200KHz之間自動調節采樣率。
DAC是一種將數字信號轉換為模擬信號(以電流、電壓或電荷的形式)的設備。電腦對聲音這種信號不能直接處理,先把它轉化成電腦能識別的數字信號,就要用到聲卡中的DAC,它把聲音信號轉換成數字信號,要分兩步進行,即采樣和轉換。
數字-模擬轉換器(DAC)對數字音頻源如各種CD機、SACD機、便攜播放器和手機等是核心零件之一(雖然不一定貴)。DAC負責把解碼好的數字音頻流,轉換為模擬音頻信號。在這個處理過程中,芯片起到關鍵的作用。

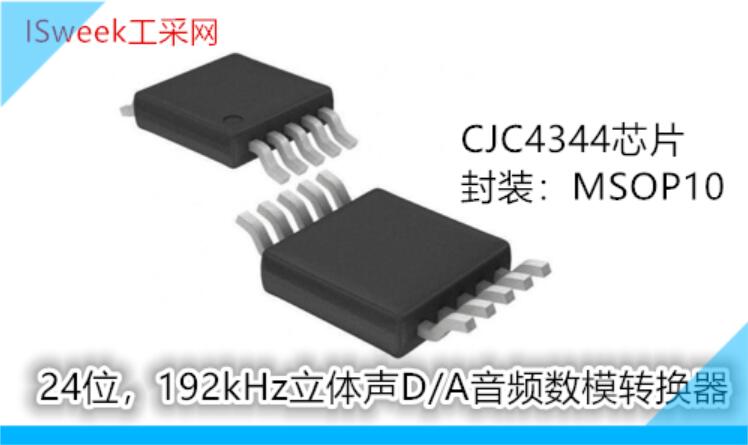

CJC4344采用MSOP10封裝;工作電壓范圍3.0~3.6V;支持所有主要的音頻數據接口格式,并且各個設備只在支持的接口格式上有所不同;該設備包括數字插值、三階多位數模轉換、數字反相位、模擬濾波。CJC4344有一個10針的MSOP包裝在商業(-40°C到+85°C)級。

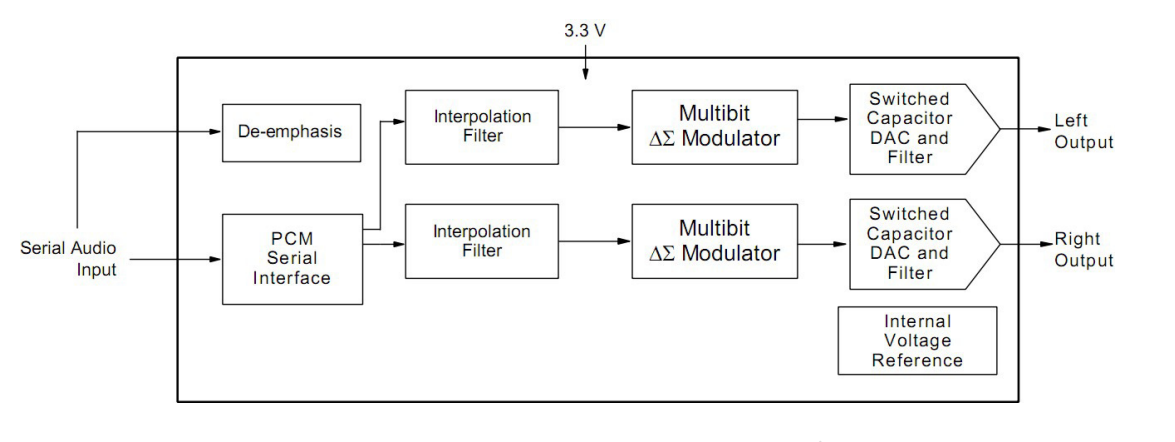

結構圖:
音頻芯片 - CJC4344的特點:
Muti-bitΔΣ調制器
24bit D/A 轉換器
自動檢測大到192KHz 的信號頻率
105dB 動態范圍
-90dB 總諧波失真+信噪比
低時鐘抖動敏感度
3.3V 或5V 工作電壓
線性濾波輸出
片上數字去加重
CJC4344可Pin to Pin替代市面上多款型號如CS4344、ES7144、MS4344、TA4344等,可應用于便攜娛樂設備: 智能手機、平板電腦、便攜式媒體播放器 (PMP)、手持游戲機,消費電子產品: 數字電視 (DTV)、機頂盒 (STB)、DVD/藍光播放器、條形音箱,以及車載信息娛樂系統和其他需要高質量立體聲模擬輸出的嵌入式音頻系統。
CJC4344是一款性能優異、集成度高、易于使用的立體聲音頻DAC解決方案,適用于各種便攜式多媒體應用,其緊湊的封裝、高性能參數和多功能集便于用在音頻設備,其詳細的規格書和參考設計可聯系工采網“在線客服”提供有力支持。
