數字電感電容傳感芯片的工作原理基于電容變化檢測物理量（如位置、位移、壓力等），并通過數字化信號處理實現高精度測量。

電容效應：當外界物理量（如物體位置變化、壓力變化等）導致兩個導體（通常為金屬電極）間的電介質（如空氣、液體）的介電常數、電極間距或面積發生變化時，電容值隨之改變。

信號轉換：電容變化被轉化為電壓或電流信號，經模數轉換器（ADC）轉換為數字信號，供后續處理。 ?

數字信號處理：芯片內置數字電路解析信號，通過16位數字輸出（分辨率可達0.5飛法拉）實現高精度測量，支持I2C通信速率達1MHz。

工采電子代理的MLC12G是一款高集成度雙通道電感電容傳感芯片。當用作金屬接近檢測時，直接與電感線圈相連，測量線圈的電感值(自電感)，同時對人體和非導電物質不敏感；當用作電容接近檢測時，芯片直接與被測電極相連，測量單端對地的電容值(自電容)。通過諧振激勵方法，解算測量出微小電感值或電容值的變化，進而測算出位置信息。

相較于搭配鐵氧體線圈的傳統方法，MLC12G可以適配更小的PCB線圈，是一種低功耗、低成本且分辨率高的非接觸式金屬檢測解決方案。相較于傳統觸控型RC振蕩類檢測結構，MLC12G采用甚高頻諧振方法，通過和檢測電極配合，實現對物質的介電檢測，電場強度穿透性更好。

MLC12G振蕩頻率在10KHz~100MHz范圍內可任意配置，頻率測量輸出值為16bit數字信號，功能配置及數據讀寫支持較高1MHz的I2C通信速率，內置低噪聲電源管理模塊LDO，適配 2.0V~5.5V較寬電源電壓范圍。芯片還集成了溫度傳感電路，可用于進行溫度補償及其他溫度傳感場景；頻率計算通過內部數字信號處理單元全數字化輸出，多種工作模式可靈活配置。

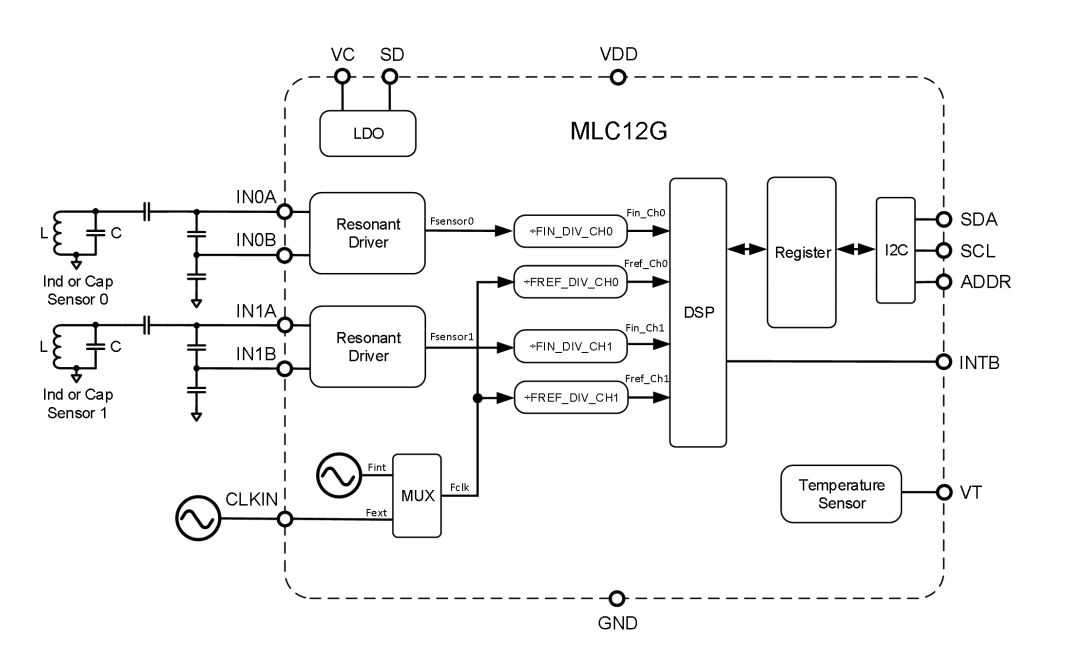

系統框圖：

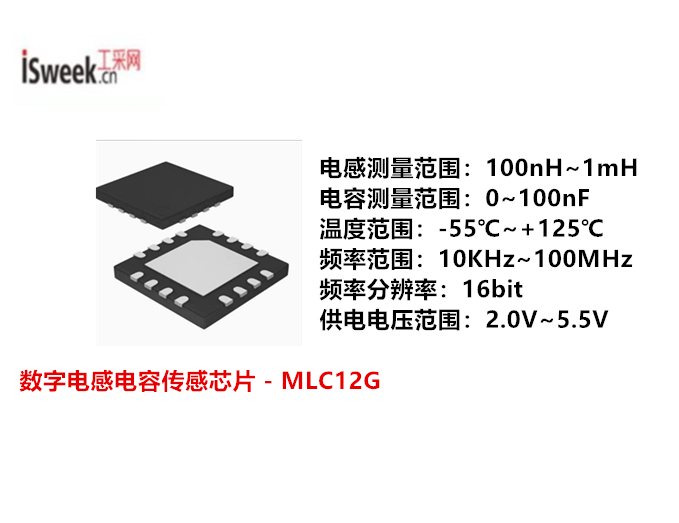

電容傳感芯片 - MLC12G的特性：

電感測量范圍：100nH~1mH

電容測量范圍：0~100nF

溫度范圍：-55℃~+125℃

頻率范圍：10KHz~100MHz

頻率分辨率：16bit

供電電壓范圍：2.0V~5.5V

轉換時間：1ms~100ms（可配置）

平均功耗：7.5μA@1Hz

睡眠模式電流：50nA

停機模式電流：40nA

QFN16 封裝

電容傳感器?- MLC12G的應用：

金屬接近檢測

金屬按鍵觸控

人體接近檢測

手勢識別

位置傳感

在數字電容傳感芯片領域，浙江MYSENTECH便是國產品牌中的佼佼者。了解更多關于浙江MYSENTECH數字電容傳感芯片的技術應用，請登錄工采網官網進行咨詢。
