LED驅動器的核心工作原理是將輸入電源（交流或直流）轉換為穩定可控的直流電流，通過恒流控制、電壓調整及保護機制確保LED安全高效工作。LED的亮度由電流而非電壓決定，驅動電路通過采樣電阻實時監測輸出電流，與預設值比較后，調節開關管（如MOSFET）的PWM脈沖寬度或頻率，動態穩定電流。??恒流精度通常需達到±5%以內，避免因LED正向壓降（VF）波動導致亮度不均。??

控制輸出電壓不超過LED燈串的較大耐壓值，防止擊穿。內置過壓（OVP）、過流（OCP）、短路及溫度保護機制，異常時切斷電源或調整工作狀態。????

MiniLED主要以背光形式為主，依舊沒有擺脫LCD屏幕的范疇。而LCD屏幕能夠實現發光的主要原因，在于擁有一個由很多LED燈珠組成的背光模組。MiniLED簡單的理解，就是將LCD背光模組中的燈珠縮小到50-200微米。這樣的尺寸可以使面板容納下更多的燈珠數量，從而帶來了亮度和對比度的顯著提升。

工采網代理臺灣旺泓的Mini背光 - WH5097D，是一個4通道的迷你LED驅動器，設計用于驅動2D-背光顯示器，它可以支持12位的PWM。有了適當的定時控制，WH5097D可以實現直接驅動或掃描型驅動方法。該設備在每個通道上可提供高達30 mA的連續電流。WH5097D采用專有的接口協議和自尋址算法，使BLU（背光單元）上的每個WH5097D被賦予一個地址，以便與背光定時控制器（BCON）通信。包括全保護，如內置LED開/短檢測和熱關閉。

WH5097D是一款專為驅動本地調光顯示屏設計的四通道LED驅動器。該器件可安裝在對應LED區域附近（甚至直接嵌入其中），從而實現主動矩陣結構。配合專用BCON（背光時序控制器）芯片使用時，這種全新背光解決方案架構具有諸多優勢：不僅采用纖薄機械設計，還能簡化PCB/背光單元布線，并大幅降低控制板與背光單元之間的連接復雜度。

通過BCON發出的相應指令，系統可實現直接驅動和掃描LED兩種驅動模式。在掃描模式下，BCON支持調節掃描行數，并具備頻率倍增功能。直接驅動模式下，基于16Mhz內部振蕩器和背光幀率，較大支持64倍頻增。

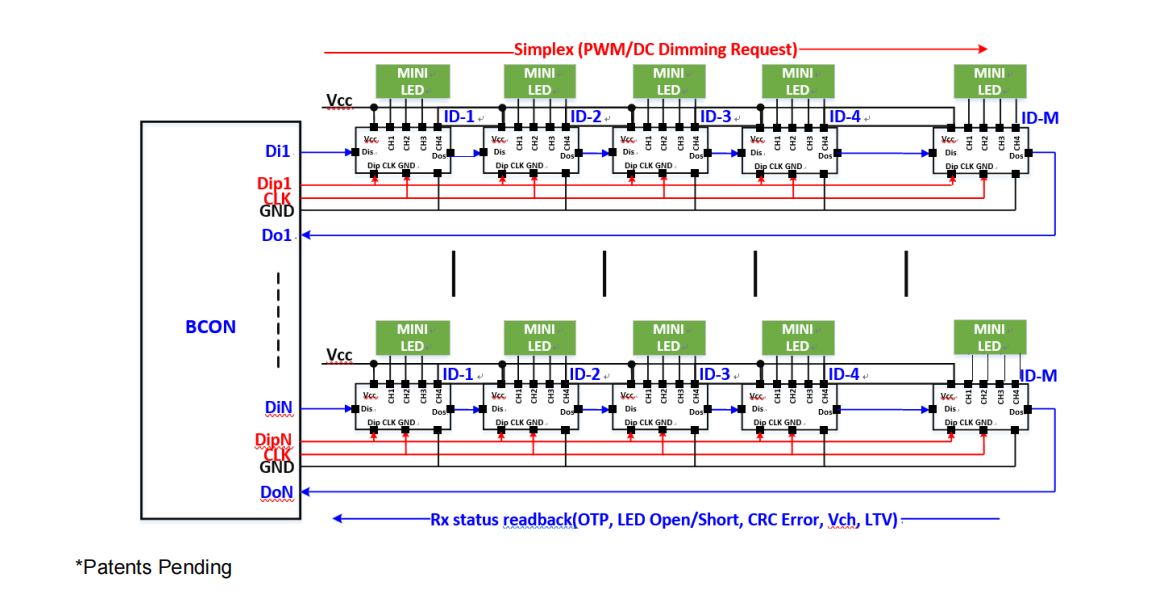

典型應用圖：

MiniLED背光 -?WH5097D的特性：

電源電壓：VDD 3.0V ~ 5.5V

主動模式電流：450uA（類型）

內部OSC，高達16MHz

4個高精度電流匯（I型電流匯）

故障電壓> 40V

驅動電流范圍：（0.5~5 mA）、（1.0~10 mA）、（2.0~20 mA）和（3.0~30 mA）

12位真實亮度控制分辨率，PWM調光在32 kHz（含抖動）

在MiniLED背光領域，臺灣旺泓便是其中的佼佼者之一。了解更多關于臺灣旺MiniLED背光的技術應用，請登錄工采網官網進行咨詢。
