LED電流驅動IC的核心功能是為LED提供?恒定電流?，確保其在安全、高效的條件下工作，避免因電流波動導致的亮度不穩、光衰或損壞。?

?LED驅動IC的基本原理基于恒流控制?，因為LED的亮度主要由電流決定，而非電壓。其正向電流與電壓關系呈非線性，微小電壓變化可能引發顯著電流波動，因此直接使用恒壓源驅動會導致亮度不一致。驅動IC通過?反饋機制?（如檢測采樣電阻上的電壓）實時調整輸出，維持電流恒定，從而匹配LED的電流-光通量特性。?

工采電子代理韓國Wellang的LED驅動芯片 - DT3100是一個浮動電流驅動器IC，用于調節流經LED串的電流。DT3100的應用與LED串串聯或并行配置。DT3100可以作為電壓控制的電流源、電流調節器或截止器工作。適用于采用周期性交流電壓源的應用。這款驅動IC具有多種特性，包括大電流驅動能力，高功率因數，靈活的PCB布局等。

DT3100采用SOT-89-3L封裝，可配置為多步配置，適用于高功率應用，所有產品均采用內部電壓FET設計，提供更好的可靠性，并通過Wellang獨特的配置提供無閃爍解決方案。

DT3100采用浮動電流驅動架構，可作為電壓控制電流源、電流調節器或截止器使用，支持LED串的串聯或并聯配置，其驅動電流可達150mA，且無需外接電解電容器和電感元件，獨特的電流調節機制，實現功率因數>0.9及總諧波失真（THD）<15%符合照明對能效和電磁兼容性的要求。

DT3100監控CS和VS引腳之間的電壓、VCS-VS，提供關鍵保護功能，以保護LED串和DT3100本身不被燒壞。如果VCS-VS低于200 mV，DT3100將該狀態判定為短路，并將其驅動電流調節為50 mA，以保護LED串和DT3100自身不被燒壞。

支持TRIAC調光，適配傳統調光器，且通過靈活的PCB設計兼容周期性交流電壓源，適用于白熾燈或熒光燈的替代方案，可與智能家居系統無縫對接，實現從5%到100%的平滑亮度調節，已成功應用于可調光燈泡、智能燈帶等產品。

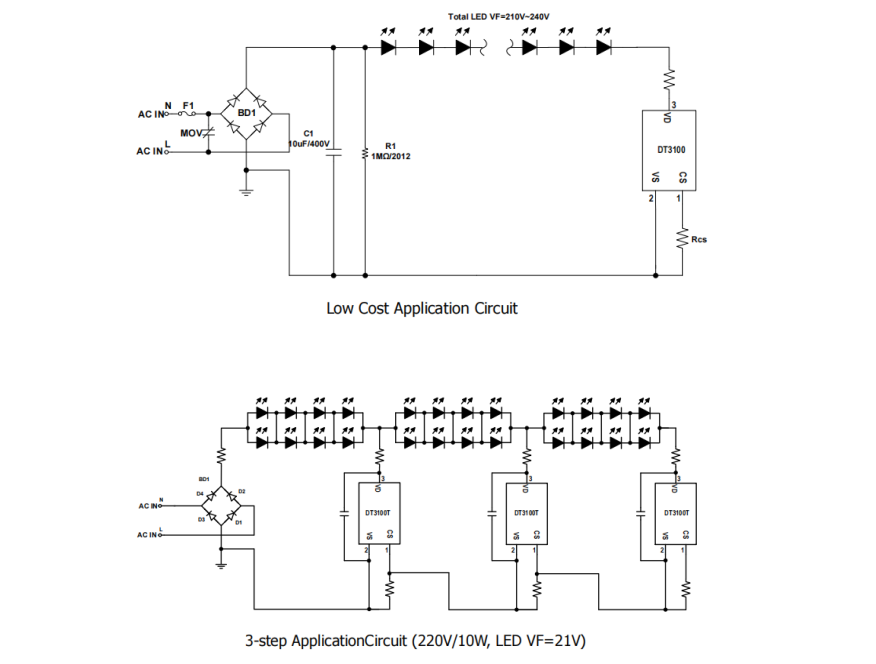

典型應用電路：

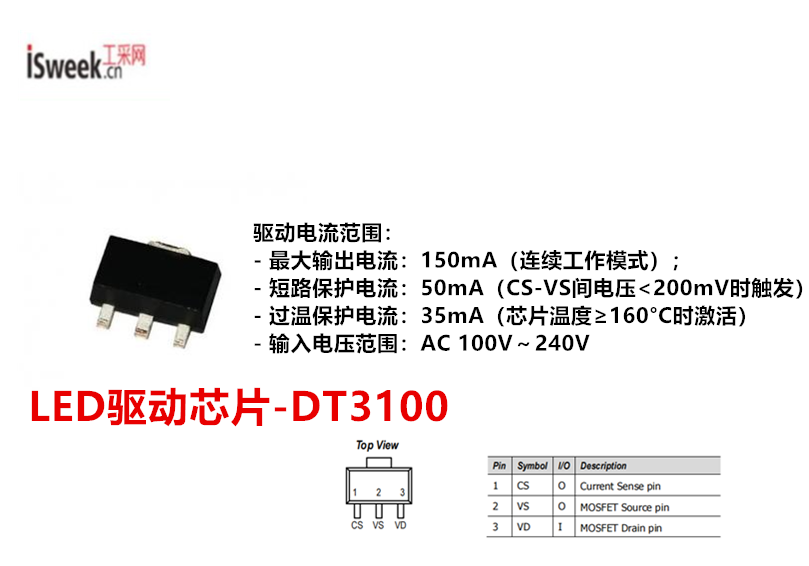

LED驅動器 - DT3100的特性：

驅動電流范圍?：

?- 較大輸出電流?：150mA（連續工作模式）?；

-? 短路保護電流?：50mA（CS-VS間電壓<200mV時觸發）

-? 過溫保護電流?：35mA（芯片溫度≥160°C時激活）?

- 輸入電壓范圍?：AC 100V～240V

??調光兼容性?：支持TRIAC調光，適配傳統調光方案。

??功率因數（PF）?：>0.9，優化電能利用效率?。

??總諧波失真（THD）?：<20%，減少對電網的干擾?。

?LED燈串配置??：支持串聯或并聯，適配不同LED燈珠規格?。

??PCB布局靈活?：可匹配球泡燈、燈管等非規則形狀燈具設計?

?封裝類型?：SOT-89-3L封裝，適合高密度PCB布局，兼容多種散熱設計?。

相比傳統SMPS方案，DT3100減少30%的BOM元件數量，PCB布局面積縮小45%，整體系統成本降低約22%，采用Wellang專利的無頻閃技術，在PWM調光時保持2000:1超高對比度，解決了低端驅動芯片常見的視覺疲勞問題；通過IP67級防護封裝和-40°C~85°C寬溫域支持，可應用于路燈、景觀照明等戶外場景。

韓國Wellang的DT3100?LED驅動芯片通過創新的浮動電流架構和智能化保護機制，為現代照明系統提供了高效、可靠且經濟性的解決方案，如需詳細技術參數或產品芯片、申請樣品；可聯系工采網“在線客服”
