在光電耦合器輸入端加電信號使發光源發光，光的強度取決于激勵電流的大小，此光照射到封裝在一起的受光器上后，因光電效應而產生了光電流，由受光器輸出端引出，這樣就實現了電一光一電的轉換。
在光電耦合器內部，由于發光管和受光器之間的耦合電容很小（2pF以內）所以共模輸入電壓通過極間耦合電容對輸出電流的影響很小，因而共模抑制比很高。
光電耦合器的輸出特性是指在一定的發光電流IF下，光敏管所加偏置電壓VCE與輸出電流IC之間的關系，當IF=0時，發光二極管不發光，此時的光敏晶體管集電極輸出電流稱為暗電流，一般很小。當IF＞0時，在一定的IF作用下，所對應的IC基本上與VCE無關。IC與IF之間的變化成線性關系，用半導體管特性圖示儀測出的光電耦合器的輸出特性與普通晶體三極管輸出特性相似。
工采網代理的ICPL-074L（雙通道）是采用SOIC-8封裝的25兆位CMOS光耦合器。這些光耦合器采用較新的CMOS集成電路技術，不僅性能卓越，而且功耗極低。ICPL-074L的核心組件包括高速LED和CMOS檢測器集成電路。每個檢測器都集成了光電二極管、高速跨阻放大器以及帶有輸出驅動器的電壓比較器。

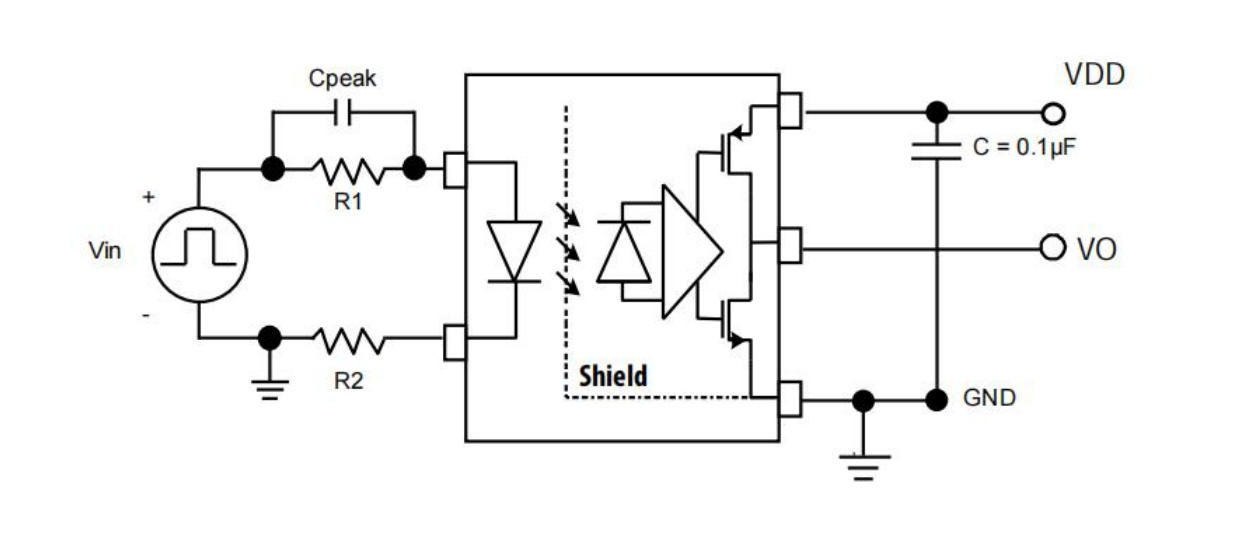

ICPL-074L采用直流驅動，因此無需外部電源。為了限制流經LED的電流，建議在5V輸入信號下，將一個210?的電阻串聯在LED的陽極（即ICPL-074L的引腳1和4）。在3.3V輸入信號下，建議將一個80?的電阻串聯在LED的陽極。
將峰值電容（Cpeak）與輸入限流電阻（Rlimit）并聯連接，以提升速度性能。

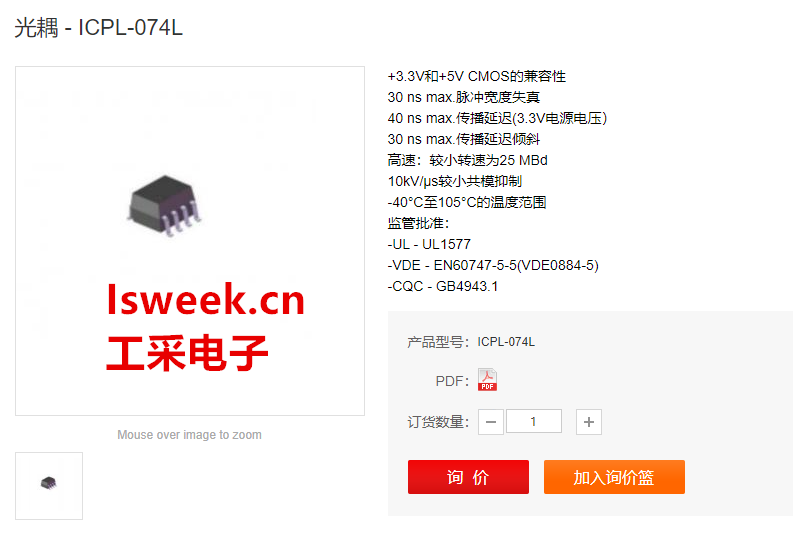

光耦 - ICPL-074L的特性：
+3.3V和+5V CMOS兼容性
較大脈沖寬度失真30 ns
較大傳播延遲為40 ns（3.3V供電電壓）
較大傳播延遲偏斜為30納秒
高速：25 MBd較低
較小共模抑制比為10 kV/μs
-40°C至105°C溫度范圍
監管批準：
-UL - UL1577
-VDE - EN60747-5-5(VDE0884-5)
-CQC - GB4943.1
光電耦合器 - ICPL-074L的應用：
數字現場總線隔離
CAN總線、RS485、USB
多路數據傳輸
計算機外圍接口
微處理器系統接口
光電耦合器（optical coupler，英文縮寫為OC）亦稱光電隔離器，簡稱光耦。光電耦合器以光為媒介傳輸電信號。它對輸入、輸出電信號有良好的隔離作用，所以，它在各種電路中得到廣泛的應用。目前它已成為種類較多、用途較廣的光電器件之一。
光電耦合器主要由三部分組成：光的發射、光的接收及信號放大。光的發射部分主要由發光器件構成，發光器件一般都是發光二極管，發光二極管加上正向電壓時，能將電能轉化為光能而發光，發光二極管可以用直流、交流、脈沖等電源驅動，但發光二極管在使用時必須加正向電壓。光的接收部分主要由光敏器件構成，光敏器件一般都是光敏晶體管，光敏晶體管是利用PN結在施加反向電壓時，在光線照射下反向電阻由大變小的原理來工作的。
光耦合器屬光電器件中之一環，系一發光及受光元件的組合體，借由光的傳輸達到導通的要求，為一理想的絕緣體，因此在許多電子電器產品上，皆采用此器件作為【高壓隔離】用途。發光器件通常為發光二極體，受光器件通常在低階產品為光二級管/光三級管/光晶閘管，高階產品為光耦合積體電路。
安芯微在國產光耦合器領域頗有建樹，技術以及產品方面已經很完善，如果想了解更多光耦合器的技術資料，請登錄工采網官網進行咨詢。
