工采電子代理的iML7272A是一個高壓電平移位器。該設備適用于GOA TFT-LCD面板的應用。液平移位器被設計用于產生一個高壓信號，以驅動TFT-LCD面板。提供16個輸出，在LVGL/VGL和VGH之間切換，以充電和放電高達5nF的電容負載。

iML7272A提供了16通道電位轉換器，設計來驅動GOA面板。該設備將由定時控制器（TCON）產生的邏輯電平信號轉換為GOA面板所要求的高電平信號。

當VDD超過UVLO時，壓縮GOA邏輯的內部信號ENA將會很高。水平移位器CLK1~CLK10和DIS_LVGL的輸出應該遵循LVGL水平，因為VDD超過了UVLO。由于VDD超過UVLO，水平移位器STV的輸出應遵循LVGL級輸出。電平轉換器LC1和LC2的輸出應遵循LC_IN瞬態一個VGH和另一個LVGL，因為VDD超過UVLO。在ENA高之后，CLK1到CLK10直到接收到第一個STV_IN上升邊才輸出。在ENA高后，LC1和LC2將遵循LC真值表的瞬態。

一旦VDD低于UVLO閾值以下，iML7272A將有以下操作。根據Reg04h（包括STV、DIS_LVGL、LC1到2、CLK1到CLK10），將所有電平轉換器輸出作為高電平或低電平。

iML7272A包含過溫保護（OTP）、過流保護（OCP）。下表顯示了每種保護措施的主要行為。

Level shift - iML1942的特性：

2.6V到5.5V的輸入邏輯電平范圍

-18V至40V的輸出電壓范圍

16 Ch水平移位器支持10-CH CLK，2-CH STV、LC1/2、DIS_VGL、DIS_LVGL

CLK_IN1/2、STV_IN1/2、LC_IN、終端、DIS_SENSE、A0輸入

故障輸出

VDD、VGH、LVGL、VGL電源引腳

保護功能：UVLO、OTP、OCP

支持2英寸多輸出

I2C接口，從屬地址50h/52h

斷電放電選項

2線模式

符合RoHS標準和無鹵素標準

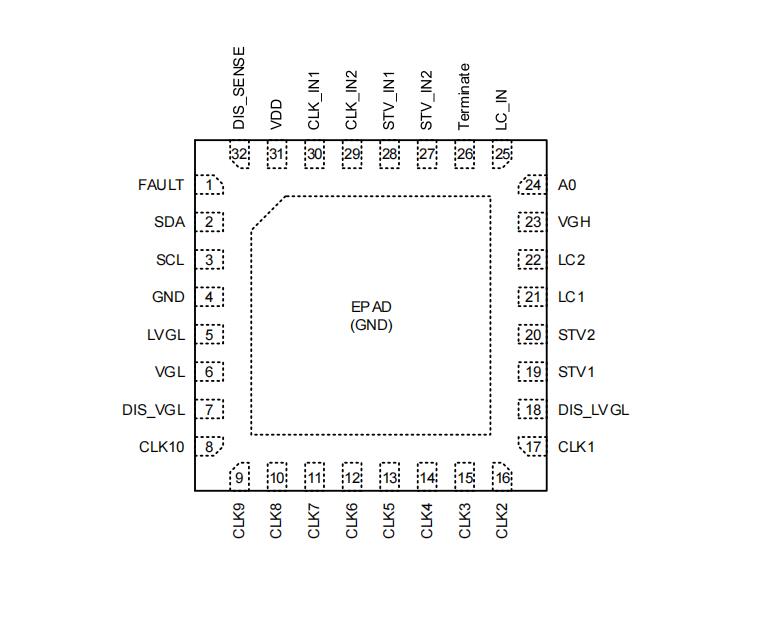

封裝引腳配置：
