由工采電子代理的國產集成DSP內核無線音頻傳輸的無線接收芯片 - U1R32D，是一款用于無線音頻傳輸的接收芯片，配合無線發射芯片完成高品質無線音頻傳輸。射頻工作范圍為UHF的500M~980MHz之間。由于集成了DSP內核及必要的外設，單芯片集成度高，性價比好。適用于無線K歌系統，無線音頻傳輸和廣播系統等。

標準I2S接口，支持兩種工作時鐘Master和Slave。支持4種數據位寬16/20/24/32bits。支持四種數據對齊模式，含左對齊/右對齊/I2S/DSP模式。其中DSP模式又分DSP mode A和DSP mode B。支持兩片U1R32D芯片的兩路I2S并聯，共用一條I2S通道連接到后級DSP或者DAC等。

無線芯片 - U1R32D的特性：

集成 DSP 內核，支持音效處理

內置 flash 存儲器，支持頻段配置和數據記憶等

電源:

-集成 LDO，采用單電源供電，供電范圍 3.0V 至 4.3V

-集成 Powerkey，支持軟開關或硬開關，以及 8 秒復位

-集成上電復位 POR，低電監測 LVD 和運行監測 WDG

低功耗：

-支持 Sleep、Deep Sleep 和 Powerdown 三種低功耗模式

-支持 GPIO、Powerkey 等喚醒

定時器

-2 個基礎定時器 BTIMER

-1 個通用定時器 GTIMER，支持 PWM, PWC 功能

SARADC：

-3 個外部采樣通道，可用于按鍵和信號檢測

-多個內部電壓監測采樣通道

12 個 GPIO 端口，且復用其它外設功能

外設接口：

-1 個 UART，可分配到 2 組端口

-1 個 USB OTG 2.0 Full Speed 全速接口

-8 段 LCD 驅動接口MVSILICON

-1 個紅外（IR）接收和發射接口

射頻：

-工作頻段 500M~980MHz，采用數字調制

-集成 AGC

音頻：

-1 組 I2S 音頻接口

支持在線調試和代碼升級

ESD：2KV

工作環境溫度：-40 度~85 度

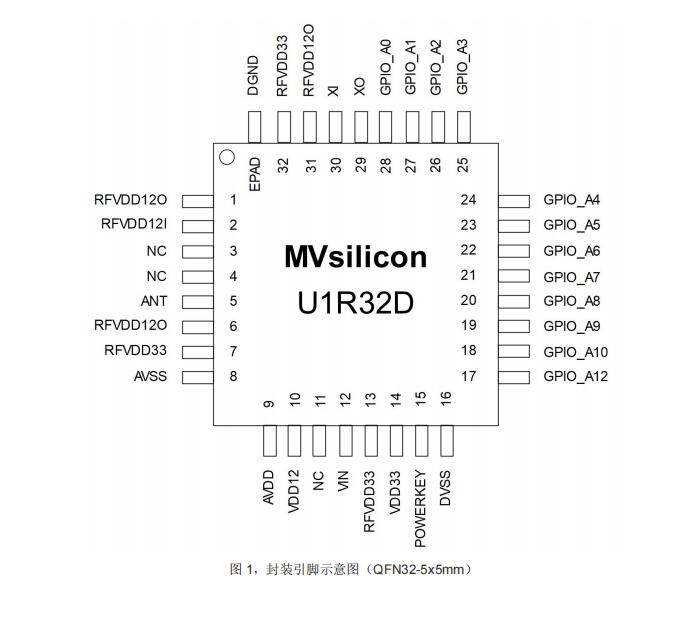

封裝示意圖：
