由工采網代理的數字溫度傳感芯片 - M401是一款包含一路內部本地測溫及四路外部遠端測溫三極管（NPN 、PNP）或者二極管的數字溫度傳感器；芯片采用新的CMOS數模混合工藝，遠端測溫范圍可達-55℃～220℃；芯片內置測溫驅動電路、調理、ADC 轉換、溫度計算、校準補償、非易失性存儲、電源管理等單元，通過I2C數字總線輸出，并提供報警接口信號。
M401提供溫度測量數據的偶校驗（EVEN）功能，本地和遠程溫度傳感器的溫度測量數據都是用14位二進制補碼表示，其中低5位為小數，其分辨率為0.0625°C），較大表示范圍從-256℃到 255℃；另外，還提供遠端測溫三極管或二極管開路及短路檢測功能。
M401不僅提供溫度測量數據的偶校驗（EVEN）功能；另外還提供遠端測溫三極管或二極管開路及短路檢測功能；寄存器可以通過給寄存器（0x35）寫入0xEE來進行軟件復位，軟件復位可以將所有的寄存器恢復到默認值；提供關閉模式來關斷測溫電路，每個測溫通道也可以被單獨開啟或關閉來靈活配置。
工業和電表行業需要使用遠端測溫芯片，原理為外接三極管利用PN節溫度和帶隙電壓的比例關系測溫，設計靈活滿足分布式測溫需求。
一、行業內之前使用TI?TMP423較多，針對國內遠端測溫需求工采網代理的國產品牌MYSENTECH推出了更高性能的寬量程多路數字溫度傳感芯片?-?M401，具體對比如下：
1、遠端測溫點更多：
M401帶4路遠端測溫，TMP423只有3路，加上本地的1路可以實現5路測溫功能。同時帶兩位I2C地址位，可以實現多芯片組網功能，做到更多點測溫。
2、測溫范圍更寬：
溫度傳感芯片?- M401支持200℃高溫，TMP423只有150℃；溫度范圍主要由三極管的耐溫性能決定，M401內置14位ADC，相比于TMP423的12位分辨率能支持更高溫度范圍的采集處理。
3、M401帶溫度報警接口，TMP423沒有：
M401帶溫度閾值報警接口，支持高溫和低溫報警；配置靈活，5路通道全部支持報警功能。

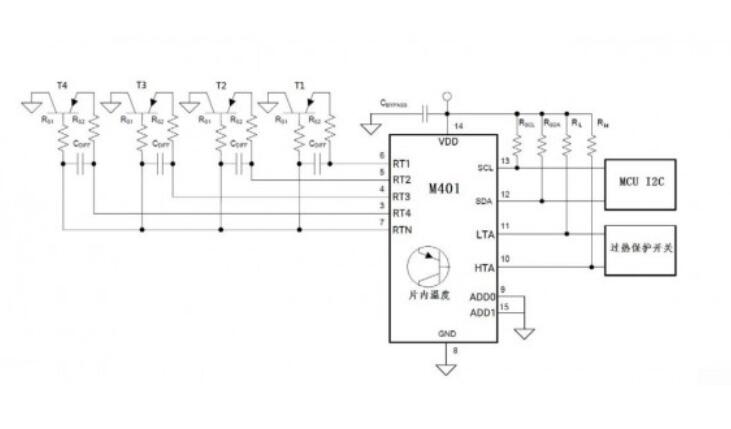

二、M401的使用：
作為數字化的測溫器件，I2C驅動比較簡單，難點在于根據使用的外接三極管性能不同，出廠前需要做溫度校準工作把校準參數寫到EEPROM里面。M401的校準流程如下面所示：
1、設定恒溫箱溫度T1，測試多個溫度取平均得到TM1；設定恒溫箱溫度T2，測得多個溫度取平均得到TM2；
2、計算N因子：N=INT(((T2-T1)/(TM2-TM1)-1) *8192)
3、計算偏移因子Tos，Tos=T1-TM1*(T2-T1)/(TM2-TM1)
4、將N和Tos參數寫入對應的寄存器RTxOSH、RTxOSL、RTxN即可。
高精度溫度傳感芯片?- M401的特點：
1、遠端測溫范圍-55~220℃（高于 150℃需選用耐高溫三極管），本地測溫范圍-55~125℃
2、存儲與校準：
內置5路測溫校準系數的非易失性（NVM）存儲
可以提供給用戶 32bit 額外存儲空間
3、高可靠性設計：I/O 抗毛刺濾波
-測溫端開短路檢測
-溫度數據奇偶校驗
4、2-bit I2C 地址位，可用于多點測量總線
5、有2路過熱閾值判斷及報警功能
6、測溫精度：
–40℃至+125℃范圍內誤差<2.2℃
-55℃至+220℃范圍內誤差<4.5℃（單路遠端測溫）
7、感溫分辨率：0.03125℃（14-bit ADC）
8、低功耗設計：
-35μA 1 秒鐘/次 周期性測量
-3μA 待機電流
在溫濕度傳感芯片領域，浙江MYSENTECH便是國產品牌中的佼佼者。可廣泛應用于：電表、機房、工業過程控制等多節點溫度監控、汽車電子、智能廚電等領域，了解更多關于浙江MYSENTECH溫濕度傳感芯片的技術應用，請登錄工采網官網進行咨詢。
