溫濕度傳感芯片是一種可以檢測環境溫度和相對濕度的傳感器，通常由一個傳感器元件、一個模擬-數字轉換器和一個處理器組成。這些部件在一起工作，可以測量環境中的溫度和濕度，并將其轉換為數字信號進行處理。
溫濕度傳感器芯片中重要的部件是傳感器元件，它可以感知環境中的溫度和濕度，并將其轉換為電信號。傳感器元件通常由兩個熱敏電阻或電容組成，當環境溫度或濕度變化時，它們的電阻值或電容值也會隨之變化。這些變化會轉換為電信號，進而被電路處理。

溫濕度傳感芯片中的模擬-數字轉換器可以將傳感器元件輸出的模擬信號轉換為數字信號，以便于處理器進行數字信號處理。處理器會將數字信號進行運算、濾波和校準，然后輸出對應的溫度和濕度值。

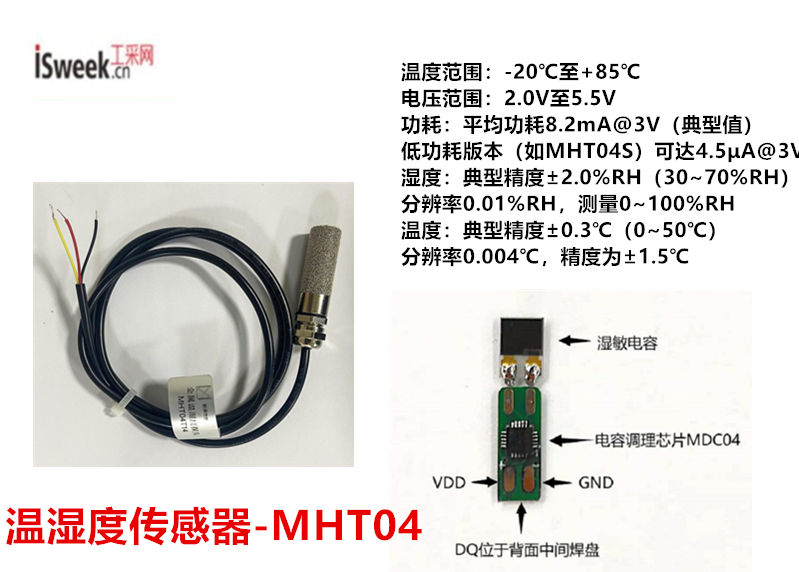

工采網代理的溫濕度傳感芯片 - MHT04，該芯片是數字單總線輸出的工業級溫濕度一體傳感器，采用防塵防水透氣的鉑金疊層濕敏探頭結合高精度電容調理芯片MDC04架構，數字單總線輸出，可長距離串聯多個節點，適用于倉儲、冷鏈、畜牧、工農業、醫療等高濕、低溫、粉塵、易結露等惡劣環境的溫濕度監控。

MHT04溫濕度傳感器集前置放大、16bit ADC，DAC數字補償、0.1℃高精度測溫電路、LDO電源管理、數值補償計算、控制、EEPROM校準參數存儲等功能于一身，數字單總線輸出，可長距離串聯多個節點，特別適合工業高濕度、有化學腐蝕、鹽霧等惡劣環境的溫濕度監控，另有定制防水透氣保護膜、微米多孔金屬保護罩設計等。

MHT04模組主要基于MDC04電容傳感芯片對電容型高精度濕敏傳感頭進行電容采集。每個模組出廠前均 進行了溫度、濕度校準系數，并將校準系數存入芯片EEPROM，上位機基于擬合系數來補償濕度數據。模組基于MDC04單總線接口通信，只需要VDD、GND和背面的單總線DQ數字三個引腳與上位機接線，外圍電路比較簡單，僅需配置一個上拉電阻即可實現長線纜、多節點采集。

技術優勢：

校準與補償機制

- 采用鉑金濕敏探頭與MDC04電容調理芯片，提升抗化學腐蝕和粉塵干擾能力。

- 出廠前每個模組均通過多點溫濕度校準，校準系數存儲于芯片EEPROM中，用戶需結合電容測量值進行數據補償，確保長期穩定性。

簡化電路設計：僅需VDD、GND、DQ三引腳連接，外接單一上拉電阻即可實現長距離多節點部署，大幅降低系統復雜度。

環境適應性：通過防塵防水設計（IP67級防護可選）和抗熏蒸處理，適用于冷鏈物流、糧倉監控等高濕、易結露場景。

溫度傳感芯片 - MHT04的特性：

溫度范圍：-20℃至+85℃，覆蓋極端環境需求

電壓范圍：2.0V至5.5V，兼容多種供電系統

功耗：平均功耗8.2mA@3V（典型值）低功耗版本（如MHT04S）可達4.5μA@3V

溫濕度測量 ：

濕度：典型精度±2.0%RH（30~70%RH）分辨率0.01%RH，測量0~100%RH

溫度：典型精度±0.3℃（0~50℃）分辨率0.004℃，精度為±1.5℃

接口：單總線協議（DQ引腳），部分型號支持I2C接口（如MHT04-IIC）

組網能力：支持128個節點串聯，通信距離達100米，抗電磁干擾且內置數據傳輸糾錯機制

模組尺寸（長*寬*厚）支持SMT貼裝，便于嵌入各類設備

無外殼版：21.8mm×5.1mm×1.7mm

帶防護外殼版：24.7mm×7.0mm×3.9mm，適應不同安裝需求

MHT04憑借其高精度、強抗干擾能力和靈活的特性，為工業溫濕度監測領域提供優選方案，充分考慮了惡劣環境下的可靠性，結合國產化供應鏈優勢，在智慧農業、智能倉儲等場景中展現廣泛的應用潛力。如需進一步技術細節或采購信息，可聯系工采網“在線客服”
