標定過程可分為兩種情況：標氣標定、蒸氣標定

一、標氣標定

一般適用于較為常見的氣體標定，比如CO、H2S、NH3、Cl2等

1、逐個標定

所需器件：氣源、流量計、橡膠管、氣路（PTFE管）、氣罩、減壓閥

操作步驟：

1）找尋或采購合適濃度的氣源（一般采用鋼瓶氣源）；

2）將減壓閥安裝在氣源上，提供減壓控制功能；

3）連接好氣路，PTFE管兩側采用短橡膠管連接；

4）氣路另一側連接好流量計；

5）將傳感器對應尺寸的氣罩安裝在流量計上；

6）打開鋼瓶氣閥，調整流量，通氣5min后開始標定。

以下為器件圖示，可供使用參考：

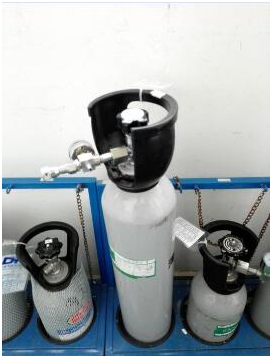

圖1 氣源

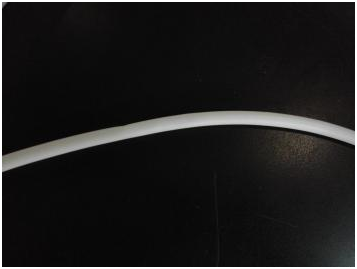

圖2 氣路

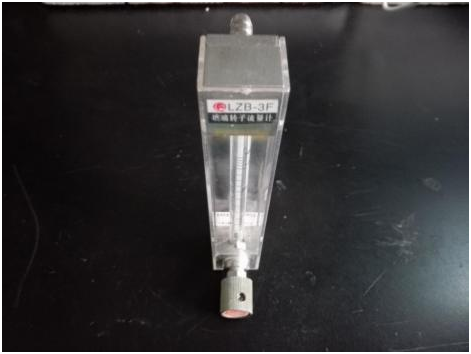

圖3 流量計

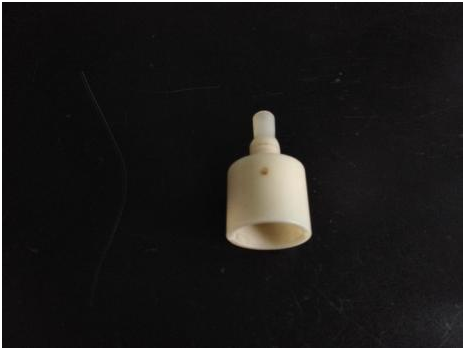

圖4 氣罩

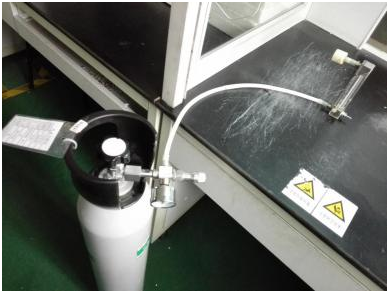

圖5 連接圖

2、多個標定

所需器材：氣源（標氣）、注射劑、鋁箔氣袋、氣箱

操作步驟：

1）用氣袋從氣源采集氣體；

2）將所需要標定的整機放入氣箱內，擺放整齊，不可疊加；

3）采用注射劑抽取相應比例的氣體，注入氣箱內。

注：1）氣箱不應過大，以免氣體擴散不均勻；

2）氣箱內對角安裝小風扇，以加快氣體流動擴散。

以下為器件圖示，可供使用參考：

圖6 氣源

圖7 氣箱

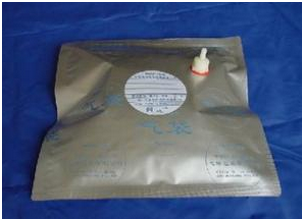

圖8 鋁箔氣袋

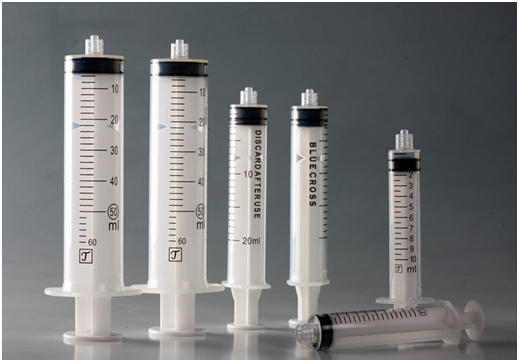

圖9 氣體注射劑

二、蒸氣標定

CO等毒氣較為常見，一般情況下是以氣體形式存在，但是由于大多數有機物是以液體形式存在，易液化，因此有機物標氣不常見，標氣誤差也比較大，所以較為簡單的標定方法即為蒸氣標定。即采用液體蒸發，控制其蒸發氣體濃度，以此對傳感器或整機進行標定。

常見類似化學物質有苯、甲苯、三甲胺、乙酸乙酯、二硫化碳等。

所需器材：氣源（液體）、氣箱（帶加熱板）、微量注射劑

操作步驟：

1）將整機放入帶加熱板的氣象內；

2）采用微量注射劑抽取相應體積的試劑；

3）將試劑注射在氣象內的加熱板上，加熱蒸發，進行標定。

注：1）氣象內需裝配有加熱板，便于液體快速蒸發形成氣體；

2）氣箱對角需安放風扇，對流空氣。

以下為器件圖示，可供使用參考：

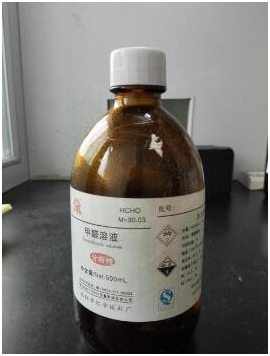

圖10?液體氣源

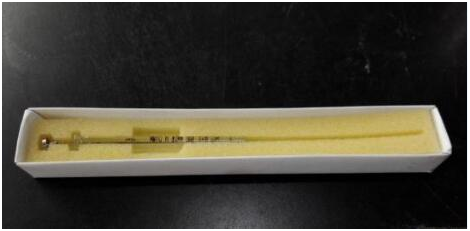

圖11 微量注射劑

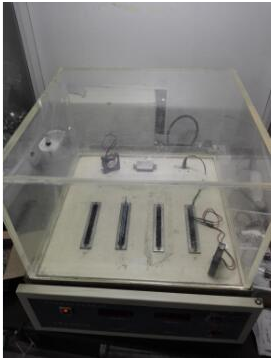

圖12 氣箱（帶加熱板）
