現代電力工業的設備運行和維護中，要求在電廠或電站運行的關鍵變壓器，特別是發現有異常的變壓器上，經常進行故障氣體、微水含量、局部放電和繞組變形等項目的測量。測量結果可以預測運行成本和設備安全性。從這些結果中得到的科學信息是電力部門預計并控制安全服務和運行成本的諸多因素。

隨著現代科技的快速發展以及微處理器的引入，在線檢測儀器的發展速度正在穩步提高。在線檢測儀器的功能不斷改善而價格在逐步下降，使智能化在線檢測儀器的廣泛應用成為可能。由于通訊技術的發展使得在線檢測的結果能夠快速傳遞到遠距的分析和控制中心，在出現故障時不但能及時自動報警并可從多氣體比值判斷故障性質及類型，采取必要措施，更顯示出了他的重要作用。近年來在國外各大電力部門的應用已經證明，在線檢測技術對電力設備的充分利用，提高效益，延長使用壽命以及降低運行維護費用方面都有極大的作用。

一、變壓器油中溶解氣體分析

對變壓器油中氣體的檢測分析是對變壓器運行狀態進行判斷的重要監測手段。變壓器在運行中由于種種原因產生的內部故障,?如局部過熱、放電、絕緣紙老化等都會導致絕緣劣化并產生一定量的氣體溶解于油中，不同的故障引起油分解所產生的氣體組分也不盡相同（見表1）,?從而可通過分析油中氣體組分的含量來判斷變壓器的內部故障或潛伏性故障。對變壓器油中溶解氣體采用在線監測方法,?能準確地反映變壓器的主要狀況,?使管理人員能隨時掌握各站主變的運行狀態,?以便及時作出決策，預防事故的發生。變壓器油中溶解氣體在線監測的關鍵技術包括油氣分離技術、混合氣體檢測技術。

表1、不同故障類型產生的油中溶解氣體

自1960年以來，世界電力工業廣泛使用變壓器油中多種故障氣體的色譜分析及多比值、TD圖等判斷方法為電力部門的安全高效運行提供重要依據。但其測量周期較長，脫氣誤差較大以及耗時較多等問題，尚難滿足安全生產和狀態檢修的要求。因此，變壓器油中多種故障氣體的在線檢測就成為迫切的需要。

由國家質量監督局頒布的新國家標準“變壓器油中溶解氣體分析和判斷導則”中指出了變壓器絕緣油的產氣原理是由于絕緣油和固體絕緣材料在電及熱作用下的分解。低能量放電故障促使弱的C-H鍵斷裂，主要重新化合成氫氣，乙烯在高于甲烷和乙烷的溫度下生成。大量的乙炔是在電弧的弧道中產生。

二、選擇氫氣和微水作為測量對象

礦物質絕緣油以其高介電強度和化學穩定性被用作電氣設備的絕緣流體。在正常運行情況下是非常穩定的，但在外界因素如故障左右下會經歷化學反應。眾所周知，對油中氣體進行定量分析可以判別變壓器故障，如局部放電、過熱和電弧，從下表中可以看出對絕大部分的故障而言，氫氣是關鍵的早期故障指征氣體，而水分則是影響絕緣材料介電強度的關鍵因素。因而，選擇高性價比的油中溶解氫氣及微水在線監測裝置可以為常規充油電力設備（如35kV油浸式電力變壓器等）實現絕緣系統的早期報警，為此類設備保駕護航。

三、油中溶解氫氣及微水在線監測裝置

絕緣油測試裝置可以對電力變壓器絕緣油進行可靠的在線監測，該監測裝置采用設計的一體式檢測器，能夠實時傳送與變壓器油絕狀況相關的精確測量值和趨勢數據，以避免嚴重的損失和昂貴的維修費用。

3.1、氫氣檢測

氫氣在線監測單元專門用于測量氫氣含量，該檢測裝置使用特有的催化燃燒式可燃氣體傳感器TGS6812，TGS6812-D00是催化燃燒式的可燃氣體傳感器，可以檢測100%LEL水平的氫氣，此傳感器具有精度高，耐久性與穩定性好，快速響應、線性輸出的特點.TGS6814是催化燃燒式的氣體傳感器,是TGS6812的升級版本?？梢詸z測100%LEL水平爆炸下限的甲烷氣體，亦可以檢測H2，此傳感器不但具有優異的耐久性與快速響應能力，與此同時,線性輸出與輸出的高度穩定性也是其主要特征。

3.2、微水檢測

變壓器油中微水傳感器專門為監測變壓器油中微水而設計，可以通過該傳感器準確地檢測變壓器絕緣油中的微水含量，并傳輸到變壓器絕緣油在線監測設備平臺， 使用戶及時準確地了解油中含水量，從而判斷變壓器的運行工況及潛在的運行故障。

本產品主要部件均為國外廠商制造，擁有可靠的質量保證，傳感器外殼采用金屬材料，一次性成型，防護等級高，適用于較為惡劣的現場環境。

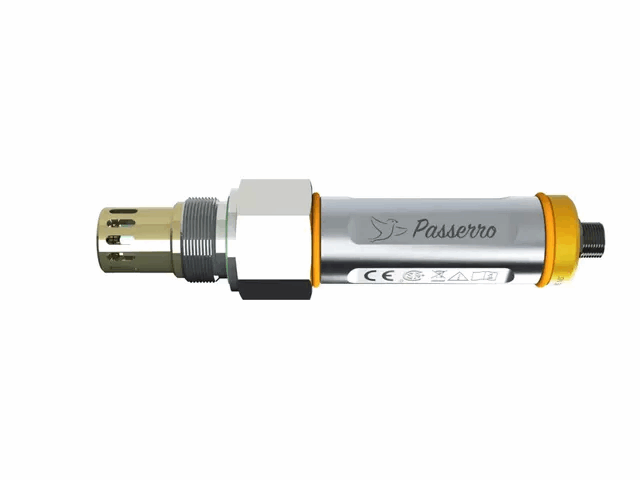

BDVB TrafoStick TS4x傳感器是德國Passerro研發的適用于現場在線使用，專門用于可重復測量變壓器絕緣油的擊穿電壓、含水量和溫度的傳感器。一款用于電力變壓器的堅固緊湊的在線傳感器。聲學解決方案的硬件實現，一個鍍鋁壓電諧振器，擴展到包括濕度和溫度傳感器，被封裝在一個緊湊的鋁外殼中。

使用可永久暴露在變壓器油中的材料。測試和校準程序是在對900多個不同變壓器的3800多個油樣進行評估的基礎上制定的。

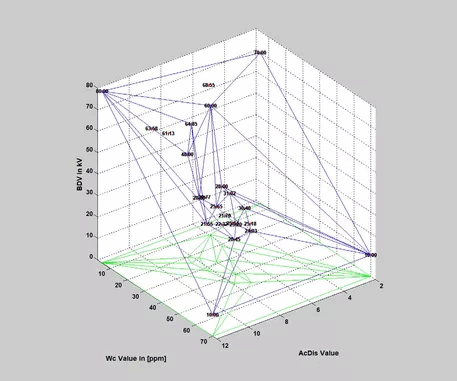

該計算考慮了油水分（WC）、酸值（TAN）、溫度（T）和擊穿電壓之間的強相關性，由一個32位嵌入式系統在傳感器中執行，該系統使用浮點處理（FPU）并使用查找表（查找表）。油樣極限行為的表示已在查找表中考慮在內。

?

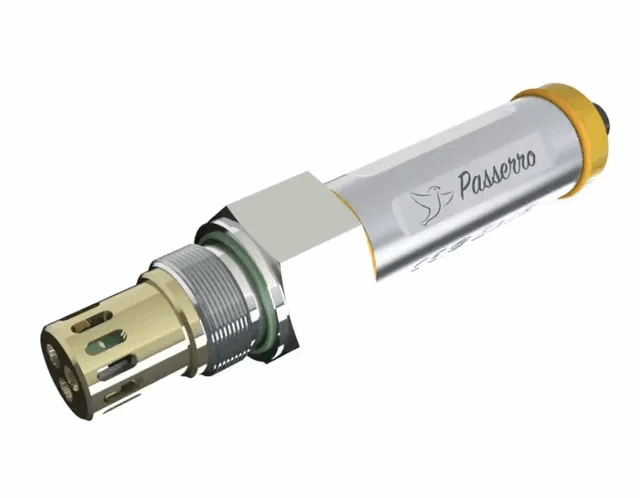

分解圖顯示了緊湊型TrafoStick的部件，也可用于非常狹窄的安裝情況。在共振室和聲音傳感器上放置了一個濕度和溫度傳感器。使用1英寸的管螺紋將傳感器擰入變壓器外殼。當然，為了能夠通過Modbus TCP與傳感器建立連接，還需要額外的組件。5 VDC/250 mA電源也經過優化，可將傳感器連接到以太網接口。

優勢

BDVB TrafoStick TS4x能夠在整個運行時間內確定變壓器重要的測量值。只有掌握了這些知識，才有可能對電力設施中重要的資源之一的剩余使用壽命做出合理的估計。

BDVB TrafoStick TS4x的測量數據在實際操作條件（負載、溫度等）下連續實時記錄，并通過Modbus TCP直接傳輸至網絡管理。

變壓器介電強度的自動實時監測可以觀察變壓器的安全狀態，識別趨勢，重要的是，及時采取措施，提高變壓器的安全性，并可能提高整個供電區域的安全性。

德國Passerro 在線擊穿電壓傳感器 絕緣油測試裝置?BDVB TrafoStick TS4x 參數：

四、意義

變壓器是電力系統的重要設備，其狀態好壞直接影響電網的安全運行。因此，對電力變壓器進行在線監測，及時掌握設備的狀態，一直是電力工作者的夢想和追求。變壓器的狀態檢測主要是檢測變壓器油中氣體的種類和含量。通過故障氫氣含量及產氣速率，分析變壓器內部故障以及發展趨勢，生產主管部門立即組織人員進行綜合分析，診斷設備的狀態，減少損失，避免惡性事故的發生，將傳統的定期維護轉為狀態維護，從而提高電網的安全經濟運行，改善對用戶的服務質量。
