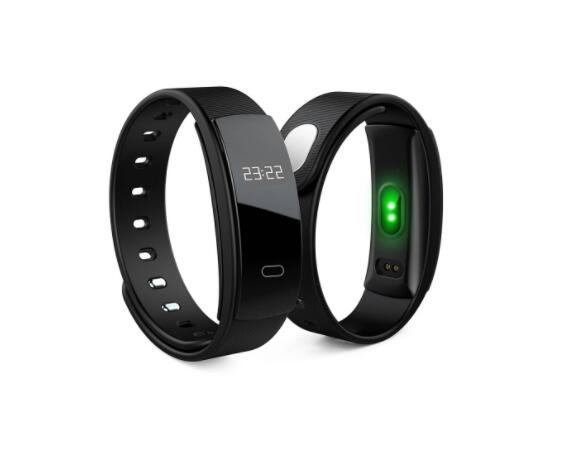

智能手環所采用的血氧傳感器芯片是反射式的，通過芯片將紅光和紅外光射向腕部，通過另一側的光電二極管接收反射光線。通過發射與接收的光強差來計算出血氧度。生物方面的原理為：血液里的氧合血紅蛋白對紅光吸收量較多，對紅外光吸收較少；而血紅蛋白對紅外光吸收較多，對紅光吸收較少。

我們知道人體血液呈現紅色，主要是因為對綠色吸收比較強。由于血管周期性起搏，使得血管到光電傳感器的距離發生周期性變化，只要傳感器不停的發射綠光，接收端會收到一組周期性的吸收峰，對信號進行一定的處理就可以得到心率曲線。心率和血氧飽和度作為人體健康參數的重要指標，實時監測兩者的動態變化，能夠為預防疾病的發生提供一份科學保障。

我們消費類智能穿戴設備，比如智能手環，體積非常有限，按照以往的穿透式光電測試方法不現實，因此普遍采用反射式光電檢測方案。一邊是光源發射LED，另外一邊是CMOS接收端。通過反射光的變化，來實時確認檢測結果。為了確保數據穩定性和連續性，通常的發射頻率是3000~4000Hz，LED的占空比50%左右。

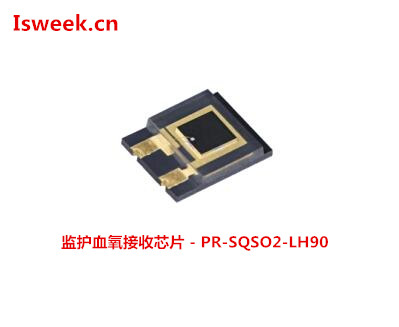

這里小編推薦一款由工采網代理一款臺灣旺泓應用在智能手環上的血氧傳感器芯片，監護血氧接收芯片 - PR-SQSO2-LH90，血氧主要測量指標分別為脈率、血氧飽和度、灌注指數（PI）。血氧飽和度（oxygen saturation簡寫為SpO2）是臨床醫療上重要的基礎數據之一。血氧飽和度是指在全部血容量中被結合O2容量占全部可結合的O2容量的百分比。

監護血氧接收芯片 - PR-SQSO2-LH90的應用：

光學模塊

紅外遙控各種設備

智能手環、手表

耳機心率血氧健康檢測
