溫度傳感芯片 - M401作為工采網代理的國產品牌MYSENTECH推出的一款量程多路數字溫度傳感芯片，其測量溫度范圍-55~220oС，遠程可檢測4路，本地檢測1路，內置測溫端開短路檢測等功能。在電表，機房，工業控制等領域得到很好的應用。

下面介紹一下寬量程多路數字溫度傳感芯片 - M401在設計時需要注意的幾點，為工程師設計節省時間：

首先，外圍器件的參數選擇時，遠程測溫需要配合三極管或者二極管來采集溫度，推薦的電路圖如下：其中Rs選擇1.78k，1%精度，Cf選擇1nF，芯片VCC上并聯2.2uF-4.7uF電容。

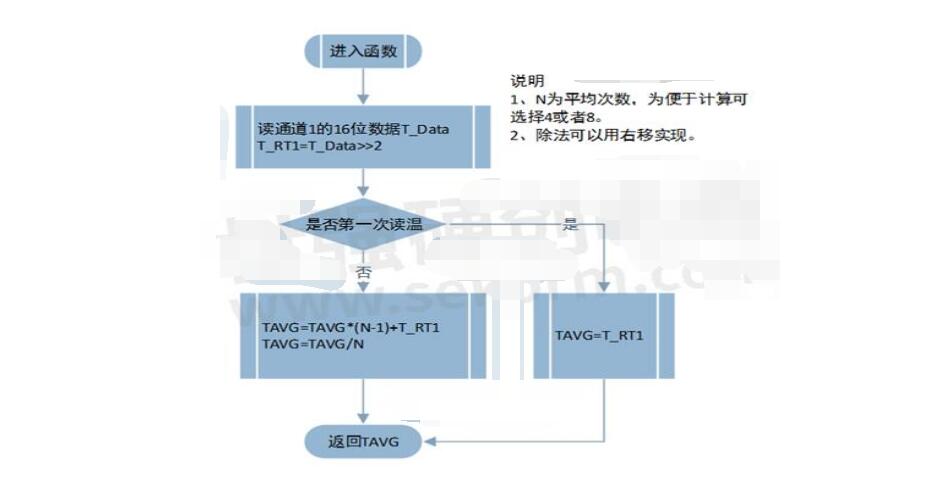

其次，軟件設計方面，每組溫度數據占2個字節，高14bit是溫度數值，低位B1是奇偶校驗位，低位B0位開路標志位。溫度平均的算法如下：

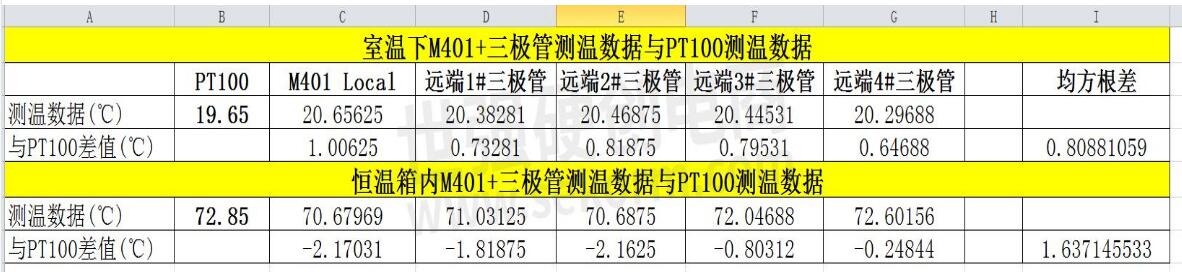

再次，工程師在設計時，考慮測量精度的因素之一是三極管的PN結的溫度與M401測得溫度的誤差，下圖是測試的數據可供參考：誤差在2度左右，適用于大部分的場合對多點測溫的精度要求。
