電阻式濕度傳感器,又稱為濕敏電阻，是利用濕敏元件的電氣特性（如電阻值），隨濕度的變化而變化的原理進行濕度測量的傳感器，濕敏元件一般是在絕緣物上浸漬吸濕性物質，或者通過蒸發、涂覆等工藝制備一層金屬、半導體、高分子薄膜和粉末狀顆粒而制作的，在濕敏元件的吸濕和脫濕過程中，水分子分解出的離子H+的傳導狀態發生變化，從而使元件的電阻值隨濕度而變化。

目前主要的電阻式濕度傳感器依然廣泛應用于一些家用、商用產品領域，市場需求依然巨大。主要的廠商有韓國三瑩、國產奧松、日本北陸、日本神榮、國產煒盛等。工采網引進了韓國三瑩的電阻型高分子濕度傳感器 - SYH-2R，可用于替代各大品牌同類型的產品，如奧松HR202，神榮C5-M3、CL-M52R等。該傳感器的功能很有吸引力（例如無需校準、電阻型濕度傳感器互換性高），同時：SYH-2R 拓寬了應用范圍，可用于家具、HVAC和汽車。

SYH-2R 涂有獲得專利的聚合物涂層，可用于要求苛刻（-20°C?85°C）且經常發生冷凝和化學蒸汽的環境。SYH-2R 可以通過 ADC 或 RFC 直接連接到 μ -com，將電阻變化轉換為電壓或頻率，也可以通過振蕩器將其模塊化為電壓輸出。

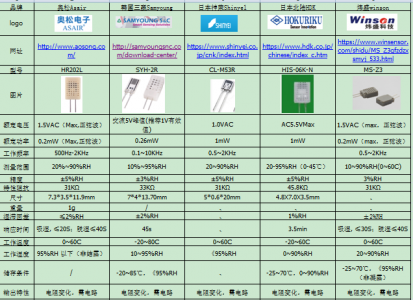

SYH-2R和HR202等型號做一些參數對比，簡單介紹下韓國三瑩濕度傳感器SYH-2R的優勢。

從表格上看，SYH-2R具有濕度測量范圍寬，精度高，工作溫濕度范圍寬等優勢。

SYH-2R應用電路和使用方法介紹

1.電阻式濕度傳感器SYH-2R電路設計

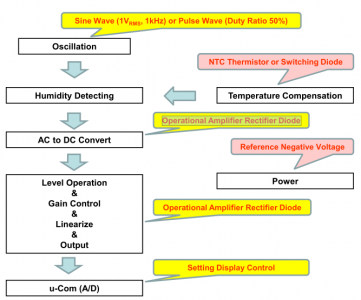

電阻式濕度傳感器的濕度檢測有兩種方法。一種是使用運算放大器，另一種是使用ADC/RFC內置u-COM。由于ADC內置u-COM電路設計簡單，使用方便，所以通常采用它。

傳感器的頻率為100?～10?（推薦1?），測量電壓必須為交流電壓，高電壓為5V（推薦1VRMS）。焊接時，傳感器表面不得用手觸摸，也不得被助焊劑或煙霧污染。

1）運算放大器的使用

→用交流電（AC）測量傳感器的電阻變化后，用交直流整流電路將其轉換成電壓

2）ADC內置u-COM的使用

→與傳感器、熱敏電阻組成恒壓電橋電路進行溫度補償，并將其轉換成電壓

3）RFC內置u-COM的使用

→電容充放電電路將傳感器的電阻變化轉化為頻率

2. 運算放大器的使用

?

2.1振蕩電路

1）正弦波

2）脈沖波

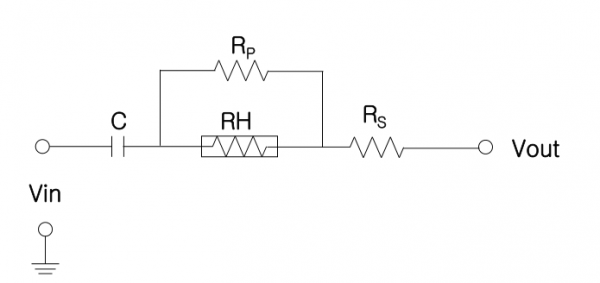

2.2濕度檢測

Vin：正弦波（1?，1V RMS）或脈沖波（占空比50%）

C：非極性（BP或陶瓷）電容器

RH：濕度傳感器（GB21-G或GB21-C系列）

Rp：低濕度區域對數轉換（大于1?）

RS：高濕度區域輸出控制（小于200歐姆）

2.3溫度補償

?1）熱敏電阻方法

2）二極管的方法

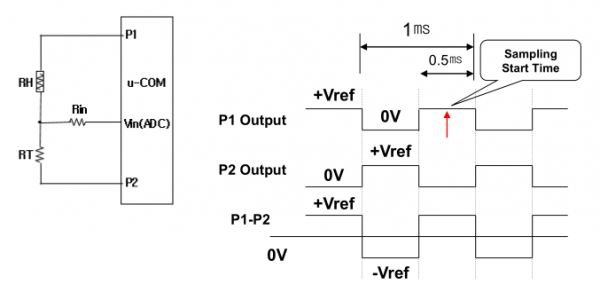

3. 使用ADC內置u-COM

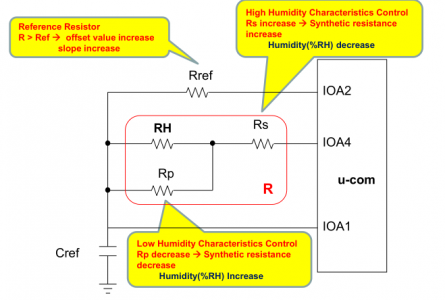

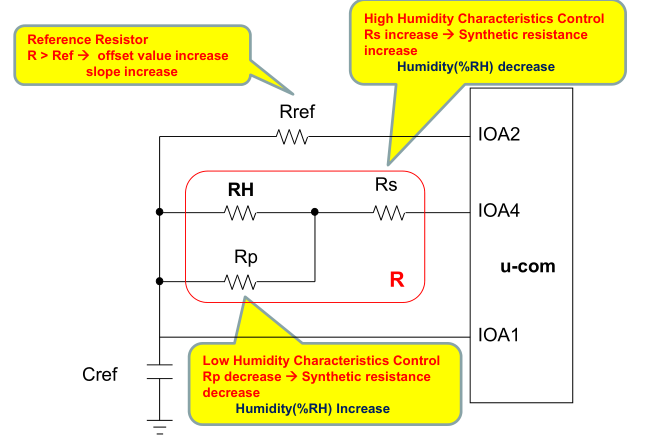

4. 使用RFC內置u-COM
