迄今為止，流量測量的方法和儀表的種類繁多，目前流行、廣泛的分類為：容積式流量計、差壓式流量計、浮子流量計、渦輪流量計、電磁流量計、超聲波流量計、流體振蕩流量計，對于大流量、大管徑的氣體流量測量多的是差壓式流量計，可供工業測量的流量儀表種類達100多種，品種如此之多的原因在于至今為止沒有找到一種對任何流體、任何量程、任何流動狀態以及任何使用條件適用的流量儀表。

容積式流量計是直接根據排出流體體積進行流量累計的儀表。它由測量室、運動部件、傳動和顯示部件組成。對于任何一個流量測量值來說，必須包括兩部分內容：一是流量測量值本身；二是它的誤差允許范圍．否則是不完整的．所以，對于任何一種流量計，都必須了解它的誤差特性。容積式流量計的測量誤差值E,可由指示值與真值之差與指示值之比表示．設：V為通過流量計的流體體積真值；I為流量計指示值，則誤差值E可表示為

E= (I - V) / I (2－5)

將流體體積V與指示值I之間的關系式(2－3)代入，可得：

E=(1－ v) / a (2－6)

浮子流量計在中型和小型的實驗裝置上使用很廣泛，這是因為浮子式流量計簡單、直觀、價格低廉，適合作為一般指示，浮子流量計有玻璃維管型和監護錐管型兩大類，玻璃錐管型的不足之處在于耐壓不高和玻璃錐管易碎，另一方面，流體溫度壓力對示值影響很大。一般可根據流體實際溫度和壓力按式進行人工換算。式中由于引入pn,在被測氣體不為空氣時，也可利用該公式進行換算。

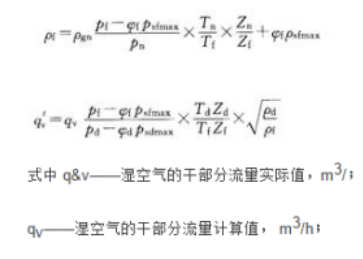

差壓流量計用于測量濕空氣的干部分流量，此過程中需要對兩個方面進行計算，一個是工況變化引起的工作狀態下濕氣體密度的變化測量結果的影響，另一個是扣除濕空氣中的水蒸氣并換算到標準狀態下的體積流量例如以下公式：

智能液體渦輪流量計是采用先進的超低功耗單片微機技術研制的渦輪流量傳感器與顯示積算一體化的新型智能儀表，具有機構緊湊、讀數直觀清晰、可靠性高、不受外界電源干擾、抗雷擊、成本低等明顯優點。此外渦輪流量計是速度式流量計中的主要種類,當被測流體流過渦輪流量計傳感器時，在流體的作用下，葉輪受力旋轉，其轉速與管道平均流速成正比，同時，葉片周期性地切割電磁鐵產生的磁力線，改變線圈的磁通量，根據電磁感應原理，在線圈內將感應出脈動的電勢信號，即電脈沖信號，此電脈動信號的頻率與被測流體的流量成正比。

近年來，各大種類的流量計制造技術都獲得了快速的發展關于氣體流量測量的方法種類工采網提供了一款英國SST 氣體流量傳感器 - AFE-01該 氣體流量傳感器由四個鉑金薄膜電阻構成,阻抗低，加熱區面積小。加熱器左右兩邊各一個高阻抗電阻，用來檢測流速和流向，還有一個電阻用來檢測氣體的溫度，靠近加熱元件的兩個電阻連接成一個電橋，產生檢測流速和流向功能的一個輸出信號。沒有流量的情況下，這兩個電阻達到同樣的加熱狀態。當有流量存在時，其中一個電阻的溫度比另一個低很多，具體哪個電阻溫度變低由流向決定，溫度差可以測量得到，由流速和流向決定。流量傳感器的加熱時間和響應時間非常短，因為它的熱質量小。這種方式可以檢測到非常微小的流速變化。為了得到更高的流動速度， 溫度傳感器可以與恒溫風速儀相連接。因為其流向檢測、檢測小質量物體的流動、簡單的信號處理電路和標定、完全固定的機械元件、優異的重復性 、優異的長期穩定性、適用于多種行業或安裝到不同外殼、優秀的性價比等特點被廣泛應用于差壓傳感器 、HVAC和樓宇控制方案、醫療設備、汽車行業、設備檢測等領域。

【相關產品推薦】

荷蘭Swissflow 通用型流量計 - SF-800/6是一款性價比出眾的通用型流量計，它用途廣泛，適用于多種應用和流體。傳感器的核心是帶有超輕（<0.03克）VECTRA轉子的渦輪機。轉子的重量和渦輪機的內部幾何形狀使轉子能夠在介質中漂浮，使其能夠在旋轉時幾乎沒有摩擦。集成 PCB 發出紅外信號，該信號被轉子的三個葉片中斷。 SMD 元件將中斷的信號轉換為脈沖，以形成外媒的方塊脈沖。

美國Siargo 質量流量傳感器模塊 - FS6122系列是專為急救呼吸機和家用呼吸機等呼吸回路而設計的流量傳感器。產品有不同的流量范圍，適用于嬰兒與成人應用。 產品的機械接口為ISO - 22mm ，入氣口與出氣口采用不同的設計，防錯性強，同時也將死區減小到小。矽翔微機電系統有限公司專有的MEMS技術，使得在保證了產品可靠性和性能的同時，價格也非常低。

氣體質量流量傳感器 - FS1015是專門為各類醫學用氣體的測量和過程控制而設計的。產品采用微機電系統（MEMS）流量傳感芯片來制作，適用于各類清潔氣體。成本低、易安裝、不需要溫度壓力補償，可替代容積式或壓差式的傳統流量計。

質量流量防堵塞傳感器 - FS7002是采用MEMS流量傳感芯片來制作，適用于各類一般用途的清潔、干燥氣體。特別的封裝技術使之在相同的管徑下可測量不同范圍的流量，大批量生產以確保高可靠性，高性能和低成本。該傳感器是專為快速測量流速變化而設計，適用于多種設備，如LCD投影儀的散熱系統、空氣清新機、各種儀器、通風管道或風扇馬達等，可及時反饋散熱系統過濾器的運行情況并防止因為堵塞而引起的異常情況。
