網格化環境監測系統如何實現網格化布點管理？

網格化環境監測系統采用單元網格布點管理的方式，按照“網定格、格定責、責定人”的理念，建立“橫向到邊、縱向到底”的區域網格化監控平臺，應用、整合多項智慧環保技術，在全面掌握、分析污染源排放、氣象因素的基礎之上，采用因地制宜的靈活設點方法進行部署。

網格化環境監測系統

一、項目背景

環保局數據統計顯示，全國超過90%的城市居民表示每天不再只是查看天氣是否有雨、溫度高低那么簡單的氣象，對于空氣環境質量、光照強度、大氣壓力、風速噪音等都格外關注，到底是什么改變了人們的生活出行習慣？答案不言而喻。

基于網格化檢測布局的高密度性和覆蓋范圍廣的特性，如何高效使用有限資源，降低綜合管理成本，如何通過網格化環境監測系統實現節約人力物力而達到降污減排的防治目標，如何實現大氣環境防治的透明性，倡導民眾的監督，加強綠色生態環境的建設，都是亟待解決的問題。

二、方案概述

隨著國家環境防治政策的逐漸健全以及各項標準性文件的陸續出爐，地方性環境監測治理的實施方案提上日程。

針對差異化區域主要污染物的不同和多種業態交叉現狀，本方案采用因地制宜的方法，合理整合檢測儀器，形成切實需求的微型氣象布點。同時，具有統一的監管平臺，可對整個網格化監測系統宏觀監控，對相似布點分組管理，實現綜合性、靈活性的分析統計，極大節約監管人力資源。而且，根據《大氣污染物綜合排放標準》和《國務院排污費征收管理條例》等監管法規，針對性的標準氣象布點大大減少了相關收稅監督部門奔波時間，加大了監管力度，利于控制排污標準，嚴格環境執法和督查問責。

此外，可對網格氣象布點數據多維度使用，底層對接天氣預報系統，向廣大民眾及時提供小區域實時氣象數據，便利出行等活動，充分利用資源，切實做到便民利民，也實現了環境監測的公開性、透明性，實用性。實現資源的統一管理，提高管理效率，為系統投資帶來大的效益。

三、網格化環境監測系統介紹

系統概述

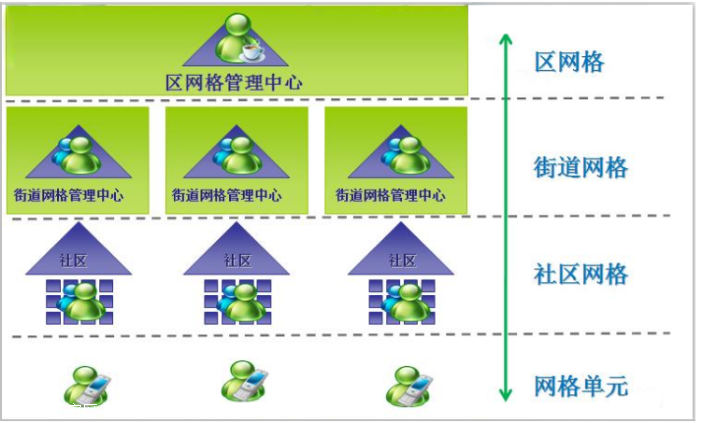

網格化環境監測系統是一種集數據采集、存儲、傳輸和管理于一體的無人值守的環境監測系統。空氣質量環境監測系統采用單元網格布點管理的方式，按照“網定格、格定責、責定人”的理念，建立“橫向到邊、縱向到底”的區域網格化監控平臺，應用、整合多項智慧環保技術，在全面掌握、分析污染源排放、氣象因素的基礎之上，采用因地制宜的靈活設點方法進行部署。

總體架構

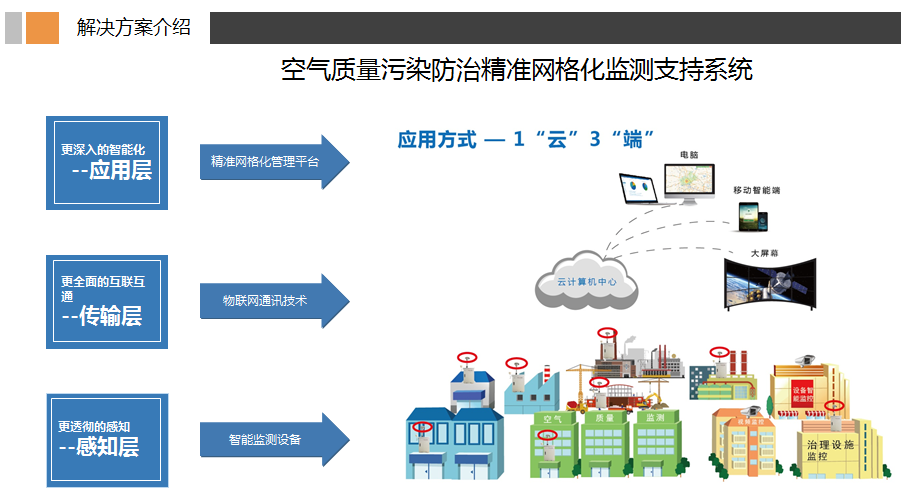

網格化環境監測終端系統由感知層、數據傳輸層、應用服務層三部分組成。

（1）感知層智能監測設備：現場端各類智能監測感知設備，對環境要素進行全面智能感知，前端設備包含主要設備、輔助設備。主要設備指各類檢測儀器（PM2.5、PM10、空氣溫濕度、風速風向、氣壓、噪聲、光照強度）和數據采集主控設備，負責檢測各類數據和上傳數據；輔助設備主要包括安裝儀器設備所需要的安裝固定裝置等。

（2）數據傳輸網絡：數據傳輸可選用有線或2G/3G/4G/GPRS無線傳輸方式，也可以兩種兼用，無線傳輸的特點方便靈活。并可安全存儲數據、設備工作狀態等信息。

（3）應用服務層：包括應用展示層、應用實例層、應用支撐層、基礎數據層四部分。應用展示層：通過不同方式（APP移動端、web端、LED大屏）向用戶展示平臺界面；應用實例層：主要是對網格化監測區域各項參數進行監測預警及分析、對污染物的擴散曲線趨勢進行推算等功能。應用支撐層：以云計算、大數據等技術手段，整合和分析海量跨地域、跨行業的環境信息，實現海量數據存儲，實時處理和深度挖掘與分析?；A數據層：存儲區域及設備數據、實時監測數據、歷史數據等信息，解決信息資源管理分散，基礎數據存儲零亂，標準化差、應用服務適用性單一，難以共享等問題。

四、布點方案

根據區域內PM2.5空氣污染濃度分布及特性、環境敏感區分布、主導風向等因素，結合區域原有監測站的建設情況，識別出大氣污染事件重點產生擴散途徑，統籌區域微型環境微站建設。

在綜合考慮區域的重要性，大氣污染物的污染程度、工業化發展水平的高低的基礎上，對所在區域進行網格劃分，在網格的交點處或中心點設立監測點位，利用分布式冗余節點判斷算法，去除傳感器冗余節點，從而降低計算復雜度，通信開銷及設備成本。同時能夠準確判斷監測數據的有效性和精確性，能夠繪制各布點區域不同時段污染物的擴散趨勢，有利于對污染物控制進行科學決策。

區域可劃分為工業園區，行政辦公區、商業區、居民區、醫療、學校、車站、公共綠地等。重點對高污染工業區進行監測，通過工業園區及周邊的輸入輸出源，來計算排放總量，用來監測工業生產中的污染物質排放是否達標，同時對其它非工業用地空氣質量進行監測。

為了使網格化環境監測系統更精確的檢測戶外污染氣體（SO2,CO,NO2,O3,TVOC,PM2.5），深圳市工采網有限公司提供優質的傳感器，具體如下：
