PID工作原理

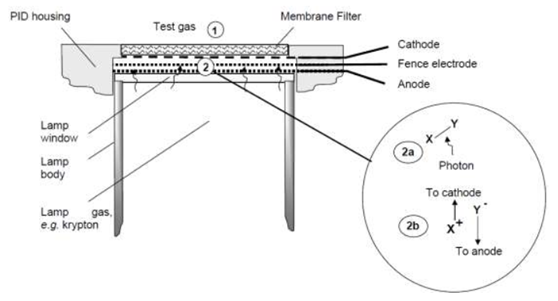

PID-A1 和 PID-AH 利用光電離檢測原理測量空氣中可揮發性有機化學物（VOC） ，如下圖所示。 試氣（1） 通到光離子元件頂部的薄膜過濾器并自由擴散進出由過濾器，室壁和一個UV燈窗形成的下層室。燈泡發出高能量的UV光線（以箭頭表示），穿過窗口。當光子被分子吸收，室內產生光電離，產生兩個電荷離子，一個正電荷X+，一個負電荷Y-（2a）。 正負電極之間產生電場，吸引離子(2b)， 所產生的與VOC濃度成正比的電流，可被測量并用于判定氣體濃度。 PID-A包含第三個柵電極（專利），用于確保放大電流中不包含其他電流源如室壁的水冷凝產生的明顯分量。
什么VOC氣體可被PID感應？
PID可檢測大多數的VOC，除了低分子量的碳?xì)浠衔铩?每一種VOC都有一個光特性門限能量（光子能量） ，當有光直射在VOC上時，使其分解成離子。這就是電離電勢或者IP。 如果大于IP的光子能量與樣氣相互作用， VOC就被電離（也就是被檢測到）。
檢測儀產生的峰值光子能量取決于所使用的PID燈泡：氙= 9.6 eV, 氘= 10.2 eV, 氪= 10.6 eV 或者氬= 11.7 eV?？梢?jiàn)，使用氬燈泡可測量較大范圍的可揮發性化合物而使用氙燈泡可提升選擇性。一般某種類型燈泡在光譜指紋上是相同的，所以對于某種氣體的相關反應，例如苯對于某種燈泡，例如氪，燈泡間是相同的。然而，燈泡強度在某種程度上的差異會導致對標氣的完全反應不同?；瘜W(xué)物的充足的揮發性對于PID和其他檢測儀測量來說同樣重要。 一種大分子顆粒，例如α 蒎烯（松節油的成分），以約5000ppm的濃度漂浮在20℃的空氣中。 這是化合物通常檢測到的較大濃度。一些化合物，例如機油和氬化合物，一般在常溫下只有幾ppm，在空氣中檢測這些氣體更困難。氪燈泡是較常用的， PID-A1和PID-AH都與氪燈泡一起供應。
深圳市工采網有限公司提供TVOC檢測的PID傳感器PID-A1和PID-AH，具體產品如下：
TVOC檢測PID傳感器PID-A1的特點：
1.量程大，0~6000ppm
2.較小檢測VOC濃度為50ppb
3.燈泡為10.6eV
4.燈泡壽命長，達5000小時
5.可檢測大部分的VOC氣體
6.線性輸出
TVOC檢測PID傳感器PID-AH的特點:
- 分辨率高，0~50ppm
- 較小檢測VOC濃度為1ppb
- 燈泡為10.6eV
- 燈泡壽命長，達5000小時
- 可檢測大部分的VOC氣體
- 線性輸出
