液位傳感器的功能越來越完善對于多個行業都提供了很大的幫助，例如石油化工、冶金、電力、制藥、供排水、環保等系統和行業的各種介質的液位測量都離不開液位的監控，但是有的工業型企業由于檢測環境的不同需要尋找可靠而強大的解決方案，接下里工采網小編為大家介紹一款光電液位開關，或許能解決您的液面檢測問題。光電液位開關是一種固態技術這意味著它們沒有移動部件以導致不可靠，但是們使用紅外線，可用于傳統浮動開關不適合的環境。因此工采網小編整理一下關于光電液位開關如何工作的流程資料。

它們是如何工作的？

光電液位開關并不是檢測液位高度的傳感器，而是檢測某個點的液體存在與否的一個開關。它主要由兩個主要部分組成：紅外LED和光電晶體管，準確地定位在傳感器尖端的底部。其工作原理主要是利用光電液位開關傳感器內包含一個紅外線發光二極管和一個光電接收器。發光二極管所發出的光被導入傳感器頂部的棱鏡。當尖端處于空氣中時，紅外光在內部圍繞光電晶體管的尖端反射，從而在兩者之間提供強光耦合。當傳感器尖端浸沒在液體中時，紅外光從尖端逸出，導致光電晶體管的光量減少，從而使得輸出狀態改變。

光電液位開關的優點和缺點

光電液位開關是一種常用的液位開關類型，具有結構緊湊、可靠性高、重復性好、測量精準、維護簡便，使用壽命長等優點，具體體現如下：

1、液面檢測準確、高重復性、快速響應。

液位的輸出只與光電探頭是否接觸液面（體）有關，與介質的其它特性（溫度、壓力、密度、電參數）無關，故液面檢測準確、重復精度高；響應速度快，液面控制非常精確。

2、可制成多點液位傳感器，由于光電探頭體積相對小巧，可以在一個測量方法體上安裝多個光電子探頭制成多點液位傳感器、變控器。

3、高可靠性、長壽命、免維護，由于對傳感器內部的所有元器件進行了樹脂澆封處理，傳感器內部沒有任何機械活動部件因此傳感器可靠性高、壽命長、免維護。

4、免調試、免校驗，直接安裝即可應用，由于液位信號輸出只與液體是否接觸光電探頭有關，與其它因素無關，因此不需調校，可直接安裝使用。

5、適應環境能力強，真空、壓力環境，以及特殊的液體環境如：氣泡、振動、蒸氣，FS—等系列光電液位開關均可適應。

6、適應特種容器安裝，光電探頭體積超小，可分開安裝在狹小空間中適合特殊罐體或容器中使用。

雖然在高壓，溫度和腐蝕性環境中對液面檢測非常準確，但它們對于連續液位測量應用來說卻是不適用的。

基于SST傳感的光電液位傳感器

SST提供一系列光電液位傳感器，幾乎可以在任何類型的液體中運行。 如果您認為光電液位傳感器適合您的應用，請考慮使用工采網提供的SST的以下液位傳感器。

英國SST 耐強腐蝕性光電液位傳感器/光電液位開關 - LLG810D3L24-003

?耐強腐蝕性光電液位傳感器LLG810D3L24-003能檢測幾乎所有的液體，油或者水，可以在高壓、腐蝕性強的環境下運行。因為他們采用的是不銹鋼外殼，玻璃探頭的尖端設計。同時提供可直接加載驅動負載的工業電源電壓和輸出。

耐強腐蝕性光電液位傳感器LLG810D3L24-003技術參數

英國SST 光電式液位傳感器/光電液位開關 - LLC200D3SH

液位傳感器提供單點液位檢測， TTL兼容的推挽輸出。傳感器設計中含有一個紅外發射源和一個探測器，安裝位置精確，以確保兩者在空氣中達到很好的光耦合。當傳感器的錐形端浸入液體時，紅外光會透射出錐形面，到達探測器的光強就會變弱。 該LLC系列光電液位傳感器（工業級型、光電水浸傳感器）專為工業應用而設計。能勝任工業應用中重負荷的環境。本系列產品適合寬電壓范圍供電環境，驅動電流可達到250mA。因此，該系列傳感器可以直接驅動報警以及其他設備。

光電式液位傳感器/光電液位開關LLC200D3SH（工業級）典型應用:

1.機器潤滑油、散熱劑、冷凍劑液位檢測

2.齒輪箱、傳動箱油劑液位檢測

3.泵、變速箱液位檢測

光電式液位傳感器/光電液位開關LLC200D3SH（工業級）特性：

1) M12或者1/2” SAE接口

2) 三線電氣接口

3) 250mA輸出

4) 有常溫和高溫型兩種版本可供選擇（高溫可達125攝氏度）

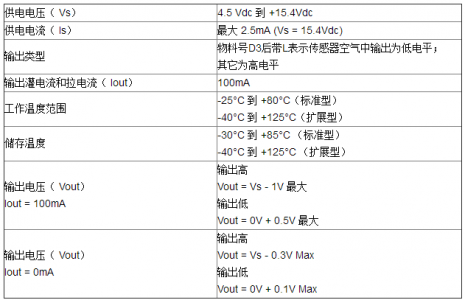

光電式液位傳感器/光電液位開關LLC200D3SH（工業級）電氣特性：
