什么是開關柜

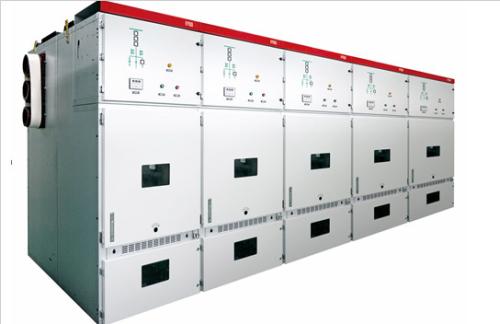

開關柜是一種電氣設備，開關柜外線先進入柜內主控開關，然后進入分控開關，各分路按其需要設置。一個或多個低壓開關設備和與之相關的控制、測量、信號、保護、調節等設備，由制造廠家負責完成所有內部的電氣和機械的連接，用結構部件完整地組裝在一起的一種組合體。開關柜（switchgear）的主要作用是在電力系統進行發電、輸電、配電和電能轉換的過程中，進行開合、控制和保護用電設備。開關柜內的部件主要有斷路器、隔離開關、負荷開關、操作機構、互感器以及各種保護裝置等組成。
電力開關柜是電力系統中的作用是非常重要的。現代電力系統對電能質量的要求越來越高，相應地對開關柜的可靠性也提出了更高的要求。開關柜是一個復雜的系統，內部有繁雜的部件。開關柜主要由斷路器、隔離開關、負荷開關、操作機構、互感器以及各種保護裝置等組成。這么復雜的部件加上彼此之間的電氣連接使得電力開關柜的有時會出現各種故障。
隨著高壓電氣設備運行引起的絕緣老化，以及絕緣材料或絕緣結構（如絕緣套管）制造過程中的一些易穿透氣隙，高壓電力設備絕緣足夠強電現場放電發生在較低的局部范圍內，僅存在于絕緣的局部位置，不會立即通過擊穿或閃絡形成整個絕緣，因此稱為局部放電。這對高壓設備來說是一個隱患。可能導致電弧短路和設備爆炸，導致電網大規模停電，嚴重影響電網安全可靠運行。因此，高壓電氣產品的用戶越來越重視局部放電。有必要加強對運行中設備的監控。當局部放電超過一定水平時，設備應停止運行并進行維修或更換。
電力開關柜有時候會發出”嘶嘶”周期性的響聲，這種周期性響聲就表明開關柜內可能出現了異常放電擊穿現象。這種現象就意味著開關柜有絕緣或接觸不良。在開關柜絕緣系統中，各部位的電場強度存在差異，某個區域的電場強度一旦達到其擊穿場強時，該區域就會出現放電現象，不過施加電壓的兩個導體之間并未貫穿整個放電過程，即放電未擊穿絕緣系統，這種現象即為局部放電。絕緣介質中電場分布、絕緣的電氣物理性能等決定了發生局部放電的條件，一般情況下高電場強度、低電氣強度的條件下容易出現局部放電。雖然局部放電通常不會貫通性的擊穿絕緣，但是卻可能局部損壞電介質，如果長期存在局部放電的現象，則基于特定的條件下會降低絕緣介質的電氣強度。由此可見，局部放電屬于電氣設備中的隱患，其破壞過程體現出緩慢性、長期性的特點。
如何判斷電源柜是否放電？由于開關設備通常使用空氣作為絕緣介質，當開關設備有放電現象時，它會消耗機柜中的氧氣并將其轉換成臭氧。因此，它可以通過氧氣傳感器檢測開關設備內氧濃度的變化來間接監控開關設備是否在內部存在放電現象，從而實現對電力柜中的絕緣狀態的評估，并及時識別潛在的安全隱患。ISweek工采網技術工程師推薦使用適合開關柜內測氧氣的氧氣傳感器：日本FIGARO 長壽命電化學氧氣傳感器（O2傳感器）-KE-25F3/KE-25/KE-50
GS 氧氣傳感器KE系列（KE-12/KE-25/KE-50）是一種獨特的、日本于1985年開發成功的原電池式氧氣傳感器。其顯著特點是使用壽命長，具有優良的化學穩定性，而且不易受CO2的干擾與影響。 KE系列傳感器是為了滿足各種行業檢測氧氣的不斷增長的需求而開發的，譬如可燃氣體檢測、生物技術運用、醫療器械運用、住宅用燃氣器具等等。
總結：安全生產，重如泰山。關乎社會大眾權利福祉，關乎經濟社會發展大局，更關乎人民生命財產安全。冬季是電氣火災高發期，開關柜的安全不僅關乎老百姓冬季取暖用電，更關乎配電操作施工人員的生命安全。我們一定要重視電力開關柜的安全，樹立安全生產意識。
