數字式環境光傳感器（Digital Ambient Light Sensor, ALS）是一種將環境光強度轉換為?數字信號?的光電轉換器件，廣泛應用于手機、筆記本、智能家居等設備的自動亮度調節，以提升視覺舒適度并降低功耗。
四大核心工作原理：
一、光電轉換?：采用?光電二極管?或?光電晶體管?作為感光元件。當可見光（通常覆蓋380–780 nm）照射到半導體材料上時，光子激發電子-空穴對，產生與光照強度成正比的?微弱光電流??。
二、信號調理?：光電流經?跨阻放大器?（TIA）轉換為電壓，并通過?可編程增益放大器?（PGA）進行放大，以適配不同光照范圍?。
三、模數轉換?：放大后的模擬信號由?高精度ADC?（如16位Σ-Δ或SAR型）轉換為數字值?。
四、?數字輸出?：最終結果通過?I2C?或?SPI?等數字接口輸出，可直接由MCU讀取，無需外部ADC?。

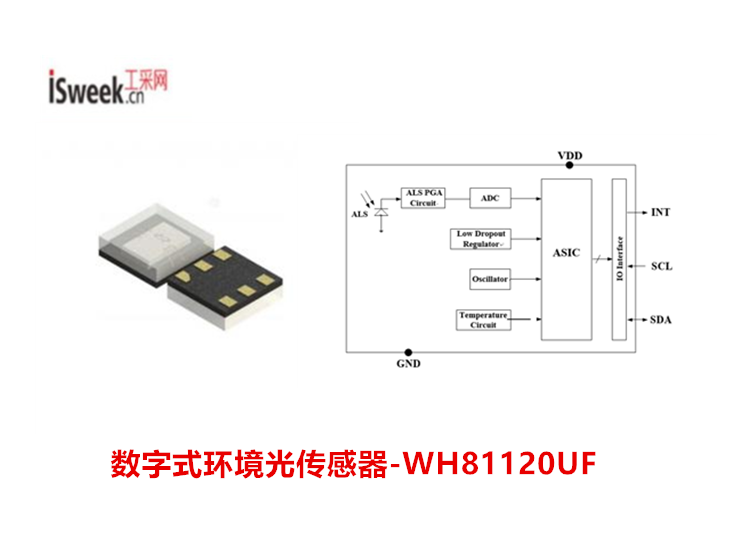

由工采網代理的WH81120UF是一種光數轉換器，它結合了光電二極管、電流放大器、模擬電路和數字信號處理器。內置紅外線濾光片的環境光傳感器（ALS）提供與人眼響應相近的光譜；能準確捕捉周圍環境中的光變化，使產品更智能化。
WH81120UF采用緊湊型表面貼裝封裝，尺寸僅為2.0x2.0x0.7mm，非常適合空間有限的小型電子產品；電壓范圍：1.7V～3.6V，工作溫度范圍-40°C至+85°C，能在惡劣環境穩定運行；具有高分辨率的數字輸出和可編程動態范圍比率，支持I2C接口，以400kHz/s快速模式進行數據通信，提高了數據傳輸效率。
WH81120UF具有高/低閾值的可編程中斷功能。電源需要確保VDD旋轉率至少為0.5V/ms。WH81120UF具有電源復位功能。當VDD在室溫下低于1.4V時，集成電路將自動重置。然后以需求轉換速率重新供電，并將寄存器寫入所需的值。
為進一步提升使用體驗，該傳感器還配備有線性輸出代碼，用于動態范圍選擇，同時通過可編程集成時間消除50/60 Hz濾波器，有效避免熒光燈閃爍所帶來的干擾問題；使得成為各類智能監控、自動化控制以及其他對精準測量和響應能力有著嚴苛要求領域的關鍵核心組成部分。

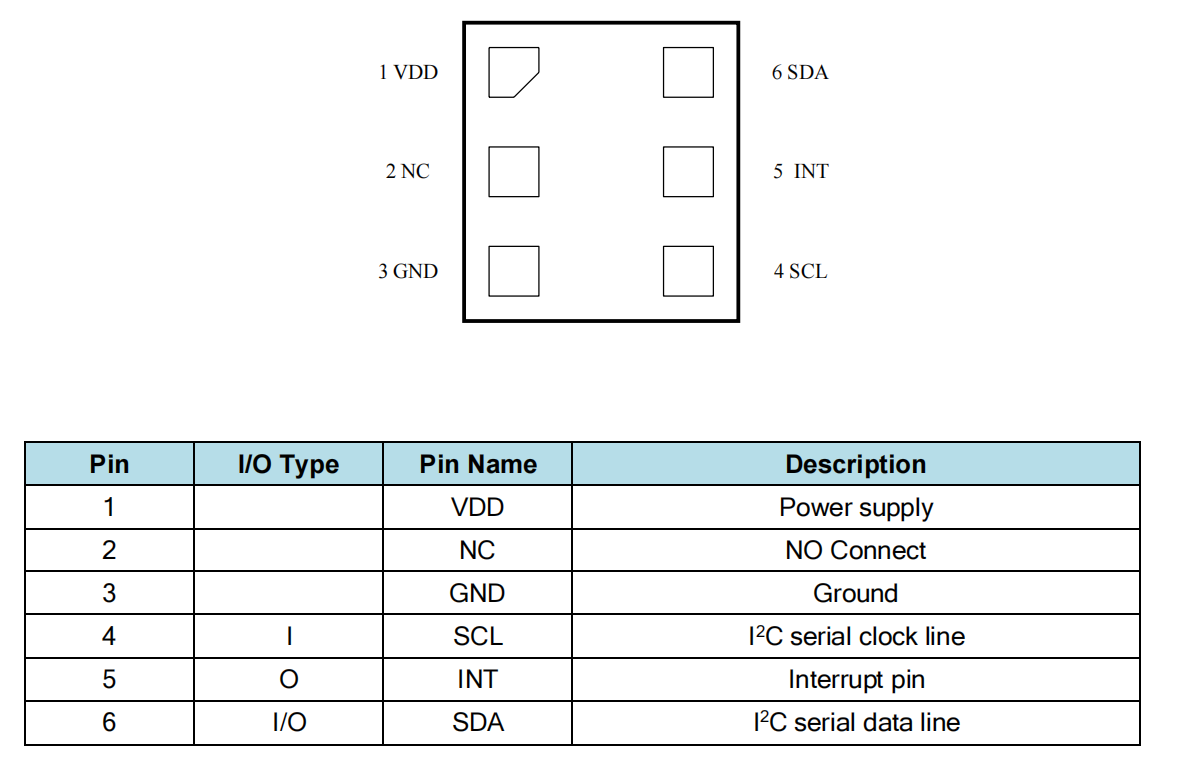

I/O引腳配置：
關鍵功能：
人眼匹配光譜響應?：通過光學濾波或雙二極管結構（可見光+紅外補償），使響應曲線接近CIE標準明視覺函數V(λ)，減少白熾燈、LED等光源引起的測量誤差?。
高集成度?：將感光元件、放大器、ADC、邏輯控制等集成于單芯片，簡化系統設計?。
低功耗與智能功能?：支持待機、單次/連續模式、中斷告警等功能，適用于電池供電設備?。
環境光傳感芯片 - WH81120UF的產品特性：
緊湊的表面安裝包2.0x2.0x0.7mm
I2C接口（400kHz/s的快速速度模式）
專用中斷引腳
電源電壓范圍為1.7V到3.6V
工作溫度范圍從-40°C到+85°C
光度感應器：
-接近人眼的責任
-較多支持16位數字輸出
-可編程動態范圍比= x1： x4： x16： x64： x256
-動態范圍選擇的線性輸出代碼
-通過可編程集成時間消除50 / 60 Hz濾波器
-熒光閃爍免疫
環境光傳感器 - WH81120UF的應用領域：
手機和液晶顯示屏的背光控制
筆記本電腦/監控器安全
自動菜單彈出
數碼相機光度計
WH81120UF傳感器的出色性能和多樣化功能使其成為各類智能監控、自動化控制領域的重要核心部件，緊湊的尺寸、可編程特性和高度靈活的參數設置，在不同應用場景下表現出色，需要了解更多可聯系“在線客服”獲取相關商品、詢價單，申請樣品，期待您的光臨。
