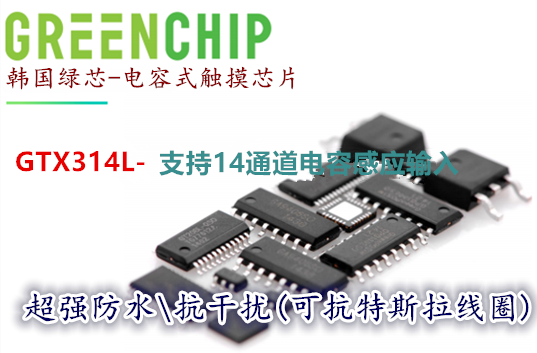

由工采網代理的GTX314L是韓國GreenChip推出的電容式觸摸傳感器芯片，支持最多14通道電容感應輸入，采用I2C接口進行寄存器讀寫與控制，內置低功耗引擎（GreenTouch3LPM）支持1.8V至5.5V寬電壓供電，提供QFN-24L封裝，符合RoHS標準，通過CTRL引腳可靈活配置I2C設備地址，支持同一總線上多芯片并行工作，適用于電池供電設備及復雜電磁環境下的觸控應用

產品特性

■ 14通道電容感應輸入，支持多按鍵及滑動檢測

■ 內置低功耗增強引擎，待機模式功耗低至18μA（典型值）

■ 集成數字噪聲濾波器與智能靈敏度校準算法

■ 模擬補償電路，用于環境變化下的穩定性補償

■ I2C通信接口，支持中斷輸出，減輕主控負擔

■ 寄存器寫保護功能，防止誤操作

■ 支持單點與多點觸摸模式，可配置滑動檢測

■ 寬工作電壓范圍：1.8V～5.5V

■ 封裝形式：QFN-24L（4.00mm × 4.00mm）

強大的抗干擾能力，確保觸控精準可靠

GTX314L內置數字噪聲濾波器與智能靈敏度校準算法，能夠在復雜電磁環境下穩定工作，其特有的噪聲抑制機制可有效抵御來自電源波動、射頻干擾、LED驅動電流等外部噪聲源的影響，避免誤觸發或靈敏度漂移。

此外，GTX314L的SIN輸入端內置ESD保護電阻，并支持外部串聯電阻（建議560Ω）進一步增強了抗輻射噪聲和電氣浪涌的能力。配合自動環境漂移補償機制，傳感器能夠在溫度變化、濕度波動等環境條件變化時自動調整基準，保持長期穩定運行。

防水性能，適應潮濕與觸水場景

GTX314L電容式觸摸芯片在設計上充分考慮了液體對電容檢測的影響,其模擬補償電路與動態靈敏度調整機制，可有效區分真實的觸摸事件與因水滴、水膜或濕度變化引起的誤觸發。

在實際應用中，通過合理配置參考電容（RIN）與SIN通道的初始電容匹配，并結合自動校準時間（CAL_TIME） 與觸摸超時機制（EXP_TIME），能夠在面板表面存在水漬或潮濕環境下，依然實現精準的觸摸檢測。這一特性使其在廚房電器、衛浴設備、戶外終端等場景中具備極高的可靠性。

典型應用場景

智能門鎖、遙控器：多按鍵觸控，低功耗要求

便攜電子設備：手機、MP3、PDA、導航儀、數碼相機

多媒體設備：數字相框、家庭影院系統

家用電器：廚房電器、控制面板，需具備防水能力

工業控制：人機界面，抗干擾要求高

GTX314L電容式觸摸傳感器通過先進的數字噪聲濾波、智能環境補償、靈活的靈敏度配置與完善的防水設計，提供兼具高抗干擾能力與防水性能的觸控解決方案,無論是在復雜的電磁環境中，還是在潮濕的使用場景下，都能穩定、精準地響應每一次觸摸操作，如需PDF數據手冊、樣片申請或技術咨詢，可聯系工采網"在線客服"
