DSD（Direct Stream Digital，直接比特流數字）是一種專為高保真音頻設計的數字編碼格式，其播放器的工作原理與傳統PCM（脈沖編碼調制）格式的播放器有本質區別。DSD播放器的核心在于直接處理和還原1比特的高采樣率音頻流，而非將數字信號轉換為多比特的PCM后再解碼。
DSD無損播放器的工作原理：
接收DSD數據流?：播放器從存儲介質（如SACD光盤、網絡流媒體或本地DSD文件）接收原始的DSD數據流。該數據流是由1比特（0或1）組成的高速序列，采樣率通常為2.8224 MHz（CD的64倍）或更高（如5.6448 MHz的DSD128）?。
?數字域處理與噪聲整形?：DSD數據流在數字域內進行處理。由于DSD采用Σ-Δ（Sigma-Delta）調制技術，其量化噪聲被“推擠”到了人耳聽覺范圍之外的高頻段（遠高于20 kHz）?。播放器內部的數字信號處理器（DSP）會進行必要的噪聲整形和濾波，以優化信號質量。
數模轉換（DAC）?：這是DSD播放的關鍵步驟。處理后的DSD數據流被送入一個專門的?1比特DAC?（數模轉換器）。這個DAC的核心是一個高速開關電路，它根據DSD流中每個比特的值（0或1）來驅動輸出級。當比特為“1”時，輸出一個正向脈沖；當比特為“0”時，輸出一個負向脈沖或零電平?。由于采樣率極高（數百萬次/秒），這些密集的脈沖序列在時間上形成了一個連續的模擬波形。
工采網代理的BP2668Ax是一款面向智能音頻應用的高性能音頻SoC芯片。采用32位RISC雙核架構，集成FPU、FFT加速器和AI加速器，支持SIMD和DSP指令，具備強大的計算能力與低功耗特性。集成4路32位Audio ADC和4路Audio DAC，支持高保真音頻輸入輸出。集成藍牙6.0和2.4GHz無線音頻模塊，以及USB2.0高速控制器等多種外設接口。同時，芯片支持豐富的音效處理算法，如專業卡拉OK算法、回聲消除、人聲激勵等，配合完善的軟件開發工具鏈，可大幅縮短產品開發周期。適用于藍牙/ Wi-Fi智能音箱、Soundbar、車載音頻、直播錄音設備、AI語音交互設備等多種音頻終端。
DSP芯片可以提供高質量的音頻處理功能，通過DSP音頻處理芯片，DSP芯片還可以提供自動調音和消除回聲等功能，進一步優化聲音的質量和純凈度，進一步提升K歌音箱的性能和功能。

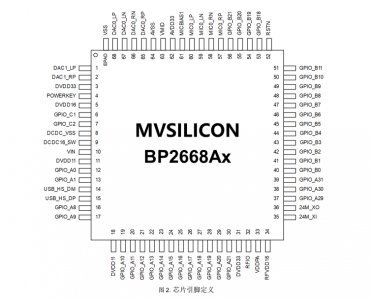

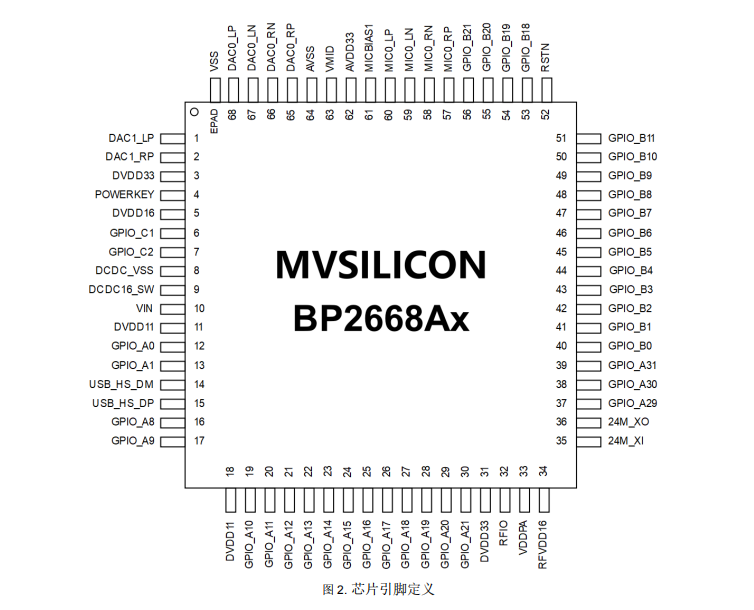

引腳定義和描述：

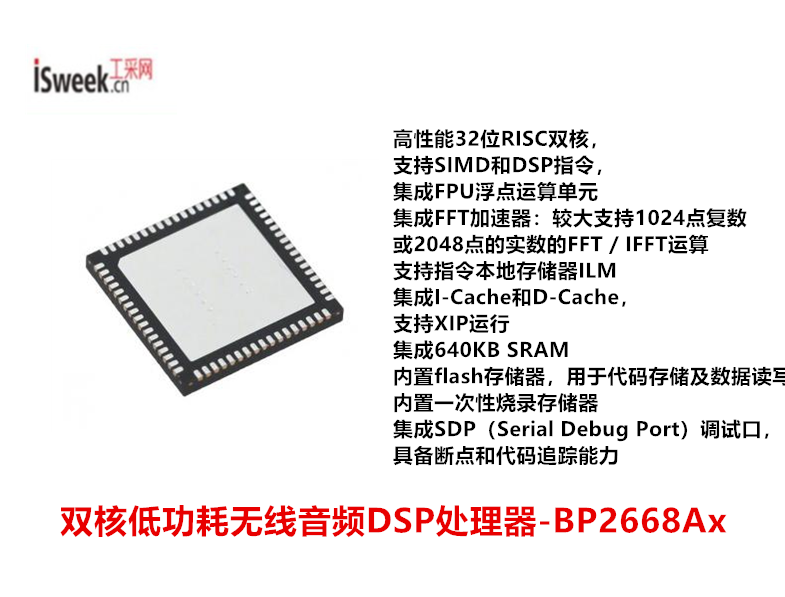

DSP處理芯片 - BP2668Ax的特性：
內核和存儲：
高性能32位RISC雙核，支持SIMD和DSP指令，集成FPU浮點運算單元
集成FFT加速器：較大支持1024點復數或2048點的實數的FFT / IFFT運算
支持指令本地存儲器ILM
集成I-Cache和D-Cache，支持XIP運行
集成640KB SRAM
內置flash存儲器，用于代碼存儲及數據讀寫
內置一次性燒錄存儲器
集成SDP（Serial Debug Port）調試口，具備斷點和代碼追蹤能力
核1支持32個中斷向量和4層中斷優先級
核2支持32個中斷向量和4層中斷優先級
音頻：
4路32bit Audio ADC，SNR≥105dB，采樣率范圍：8KHz ~ 384KHz
支持2路模擬麥克風，單端或差分輸入，帶AGC功能
支持模擬立體聲線路輸入，可配置到兩組不同引腳
集成2組數字麥克風（DMIC）PDM接口
4路32bit Audio DAC，SNR≥120dB，采樣率范圍：8KHz ~ 384KHz。2路支持單端或差分輸出，另2路支持單端輸出
支持直驅16Ω或32Ω耳機2個全雙工I2S，采樣率8K ~ 384KHz，較大有效位寬32 bit，支持數據線擴展，可配置為1線、2線或4線數據IO模式。I2S模塊還支持了TDM接口，可配置為1線或2線數據IO模式，支持多達32通道音頻流的輸入輸出
2個S/PDIF接口，支持接收和發送（雙工），支持HDMI ARC音頻
支持DSD Native接口，采樣率范圍：DSD64 ~DSD512
3路立體聲轉采樣模塊，F(xiàn)SI：8K~384K，F(xiàn)SO：8K~384K
封裝和工作溫度：
QFN68（8mm x 8mm）
環境工作溫度：-40℃到 85℃
DSP音頻處理芯片 - BP2668Ax的應用場景：
Party K歌/樂器+藍牙&TWS音響；含戶外拉桿音響/便攜式&手提K歌音響
高品質24bit純藍牙音響（藍牙音響，便攜式音箱，桌面音響，書架音響）
車機?藍牙Audio方案
純DSP處理器應用（如Karaoke/防嘯叫/AI消人聲/星空音/AI降噪）
電競游戲音箱
電視聲霸（星空音影院模式/音樂模式/游戲模式）
直播聲卡/直播聲卡音響/電腦PC聲卡
手持K歌麥克風
Mini?小型化DJ調音臺（多進多出含DSP算法）
車載DSP調音功放器
高品質DSD無損播放器
樂器、混響器、人聲&音樂效果器
Hi res高品質?2.0書架音箱（有線/無線版本）
電腦USB聲卡音響（24bit/192K高品質音質）
24bit/192K高品質?USB耳麥/TYPE-C耳機/USB聲卡
從高保真音質還原到個性化音效創造，從靈活控制調試到穩定環境適配，BP2668Ax為音頻設備提供優質音頻處理解決方案，如需了解BP2668Ax的PDF規格書、樣片申請或技術支持、DOME板；可聯系工采網“在線客服”。
