非色散紅外Non-Dispersive InfraRed（NDIR）傳感器是一種由紅外光源（IR source）、光路（Optics Cell）、紅外探測器（IR Detector）、電路（Electronics）和軟件算法（Algorithm）組成的光學氣體傳感器。它主要用于測化合物，例如: CH4、C2H2、C2H4、CO2、N2O、CO、CO2、NH3、VCM、CF4、SF6、乙醇、氟利昂等，并包含絕大多數有機物，包括有機揮發性混合物（VOC）。

NDIR（非色散紅外）技術的原理是氣體對特征紅外波長的吸收符合朗伯比爾（Lambert-Beer）定律。其基本原理是紅外光源發射一道紅外光束穿過采樣氣室，樣本中的各氣體組分吸收特定頻率的紅外線。通過探測器接收和測量相應頻率的紅外線吸收量，結合嵌入式軟件中設置的算法分析，可確定該氣體組分的濃度。之所以說這種技術是非分光的，系因穿過采樣氣室的波長未經預先濾波。

不同氣體由于其分子結構、濃度和能量分布的差異，而有各自不同的吸收光譜。如果不同氣體的吸收峰重疊，就必須處理這些氣體之間的相互干擾。此外， 在特定波長范圍內，氣體檢測還將受到水分的干擾。因此，使用非分光紅外技術進行氣體測量，需要解決不同氣體之間的交叉干擾、高低溫影響、濕度影響、元器件噪聲影響等問題，這就需要氣路、電路、光路設計及軟件算法的綜合配合。

NDIR傳感器為什么可以測量CO2濃度，不能測量N2和O2濃度，這需要了解現代氣體傳感器背后的物理核心：光譜學選律（Selection Rules）。

如果不理解這個原理，你可能會覺得紅外傳感器是“玄學”：空氣里 99% 都是氮氣和氧氣，為什么紅外光能精準地“無視”它們，卻唯獨對含量極低的二氧化碳（CO2）“情有獨鐘”？

答案歸結為一個詞：對稱性（Symmetry）。

這篇文章將帶你從微觀分子的視角，徹底搞懂 NDIR（非色散紅外）傳感器的工作原理。

在工業監測、環境科學甚至你的呼吸機里，測量濃度是一項基礎工作。我們最常用的手段是紅外光譜吸收。

但你有沒有想過：空氣的主要成分是氮氣（N2，約78%）和氧氣（O2，約21%），它們?yōu)槭裁床粫蓴_紅外傳感器？

要回答這個問題，我們需要深入分子的微觀世界，聊聊一個物理概念，偶極矩（Dipole Moment）。

并不是所有的分子都會吸收紅外光。在光譜學中，有一條至高無上的“選律”（Selection Rule）：

只有當分子的振動導致其“偶極矩”發生變化時，它才會吸收紅外光。這一類振動被稱為“紅外活性”（IR Active）。

什么是偶極矩？ 簡單來說，就是正電荷中心和負電荷中心的不重合度。如果分子內部的正負電荷中心沒有分開，或者分開的距離和方向不發生變化，它對紅外光就是“隱形”的。

紅外光是什么？ 紅外光是一種電磁波，本質上是振蕩的電場。

• 分子要想“抓住”紅外光的能量，它自己的電場（偶極矩）必須也能跟著紅外光的頻率一起“搖擺”。
• 如果分子在振動時電場不變化，紅外光就會直接穿透它，就像光穿過透明玻璃一樣。

然而無論紅外光怎么照射，N2和O2的偶極矩都不變。它們對紅外光完全透明。

這就是為什么在空氣中用紅外傳感器檢測二氧化碳時，我們根本不需要擔心“背景噪聲”。

氮氣（N2）和氧氣（O2）屬于同核雙原子分子（Homonuclear Diatomic Molecules）。

• 結構特點： 它們由兩個完全相同的原子組成（N=N或O=O）。

• 拔河效應： 想象一對雙胞胎在拔河。因為兩個人力氣（電負性）一模一樣，電荷是完美對稱分布的。
• 振動無效： 即使分子在伸縮振動（原子忽遠忽近），電荷分布依然保持完美對稱，正負電荷中心始終重合，偶極矩永遠為零。

二氧化碳（CO2）是線形三原子分子，結構是 O=C=O。

你可能會問：“等一下，CO2左右也是對稱的啊，靜止的時候偶極矩也是 0，為什么它能吸收紅外光？”

問得好！靜止時它確實沒有偶極矩。但分子永遠在振動。

有幾種特殊的振動模式，正是這些振動模式打破了對稱性。

CO2（三原子線性分子）的振動模式及其紅外/拉曼活性

A：不對稱伸縮（Asymmetric Stretch）：紅外活性！

在這個模式下，一個氧原子靠近碳原子，另一個氧原子遠離碳原子。

• 結果： 電荷平衡瞬間被打破！負電荷中心偏向一邊，產生了臨時的偶極矩。
• 吸收峰： 這個動作讓CO2吸收能量約為 2350cm?1（對應波長 4.26 μm）的紅外光。

B：彎曲振動（Bending）：紅外活性！

在這個模式下，分子像弓一樣彎曲。碳原子向上，兩個氧原子向下。

• 結果： 產生了一個垂直方向的偶極矩。
• 吸收峰： 這個動作對應能量約為 667cm?1（對應波長 15 μm）的紅外光。

(注：其實CO2還有一個“對稱伸縮”模式，兩個氧同時向外拉，依然保持對稱，偶極矩不變，所以那個模式也是紅外“隱形”的！)

NDIR二氧化碳傳感器

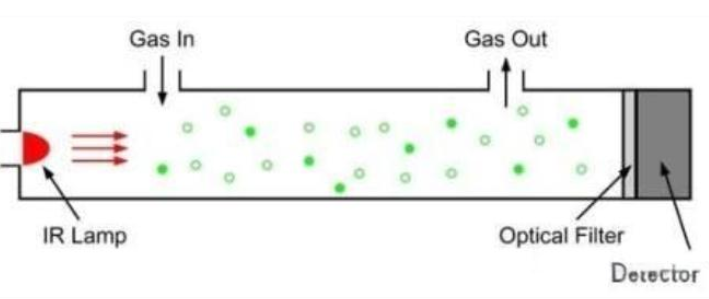

了解了原理，我們來看看實際應用。工業界最常用的 NDIR（非色散紅外）傳感器 利用的就是這個原理。

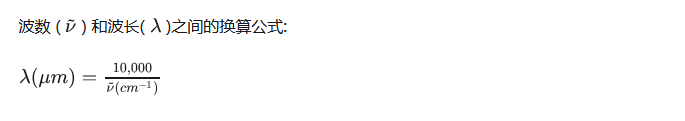

但在設計傳感器時，工程師面臨一個選擇：CO2有兩個吸收峰（2350 和 667），選哪個？

答案是：選2350cm?1(即 4.26 μm)。

為什么？因為水蒸氣（H2O）空氣中通常含有濕度，水分子也是紅外活性的，它在很多波段都有強吸收。

• 667 cm-1 (15 μm) 處： 水蒸氣的吸收干擾非常大，如果選這個波段，潮濕天氣的讀數會飄忽不定。
• 2350 cm-1 (4.26 μm) 處： 這是一個相對干凈的“窗口”，水蒸氣在這里幾乎不吸收。

所以工程師會在探測器前加一個 4.26 μm 的窄帶濾光片。

這就好比給傳感器戴上了一副特制的“墨鏡”，這副墨鏡過濾掉了所有其他光，只允許 CO2的特征光通過。因為N2和O2本來就不吸收，唯一的變量就是CO2。光強一旦減弱，我們就知道：CO2濃度升高了。

這就是為什么哪怕空氣成分極其復雜，我們依然能用紅外傳感器，精準地測出空氣中微量二氧化碳的原因。
