Codec是“COder/DECoder”的縮寫；主要負責數字與模擬信號的轉換;它可將電腦里的數字信號轉變成模擬聲音信號輸出，或者是將外界輸入的模擬聲音信號轉換成數字信號；且同時具有D/A（數字訊號轉換成模擬訊號）和A/D（模擬訊號轉換成數字訊號）轉換功能。
該設備包括兩個作為 MIC輸入的模擬輸入，即 MICIP 和 MICIN。當麥克風電話是單端模式時，我們可以使用 MICIP 作為輸入 PIN。如果麥克風電話是差分的，那么應該使用MICIP和MICIN作為輸入PIN。帶有自動電平控制(ALC)的可編程增益放大器可以保持記錄音量的恒定。片上立體聲 ADC和DAC采用多比特低階過采樣架構，具有高質量，以低功耗提供較佳性能。
工采網代理的國產Codec芯片 - CJC8991是一種低功耗，高質量的編解碼器，專為便攜式數字音頻應用而設計。具備高質量的音頻處理能力和功能，同時具有功耗低和體積小的優勢。這些特點使其成為便攜式數字音頻應用如MP3和迷你磁盤播放器/錄音機的理想選擇。采用立體聲24位多比特 delta sigma ADC和DAC，并帶有過采樣數字插值和抽取濾波器。
CJC8991可以作為主機或從機運行，具有各種主時鐘頻率，包括USB設備的12或24MHz，或標準256fs速率如12.288MHz 和24.576MHz。不同的音頻采樣率，如96kHz,48kHz, 44.1kHz直接從主時鐘產生，而不需要外部鎖相環。
CJC8991可以在電源電壓降至1.8V的情況下工作，數字運算單元可以在低至1.5V的電壓下工作以節省功耗，所有電源的較大電壓為3.3V。芯片的不同部分也可以在軟件控制下單獨斷電。CJC8991采用非常小巧的4x4mm COL封裝，非常適合在手持設備和便攜式系統中使用。
該設備將完整的接口集成到一個立體聲耳機或線路輸出端口。由于不需要單獨的耳機放大器，因此大大降低了對外部組件的要求。數字信號處理為麥克風或線路輸入執行音頻均衡器、三維聲音增強和自動音量控制。
數字音頻編解碼器DAC輸出信號首先進入模擬混頻器，模擬輸入和post-ALC信號也會被添加到該混頻器。此混音可在線和耳機輸出。

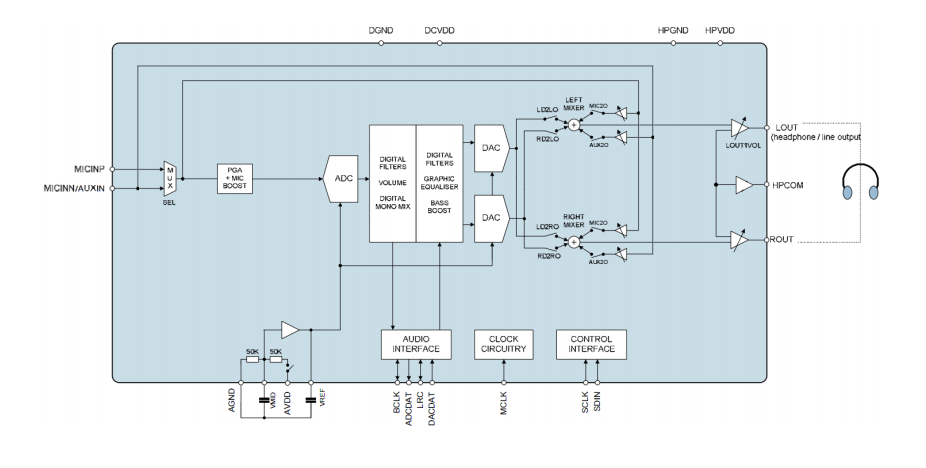

框圖：

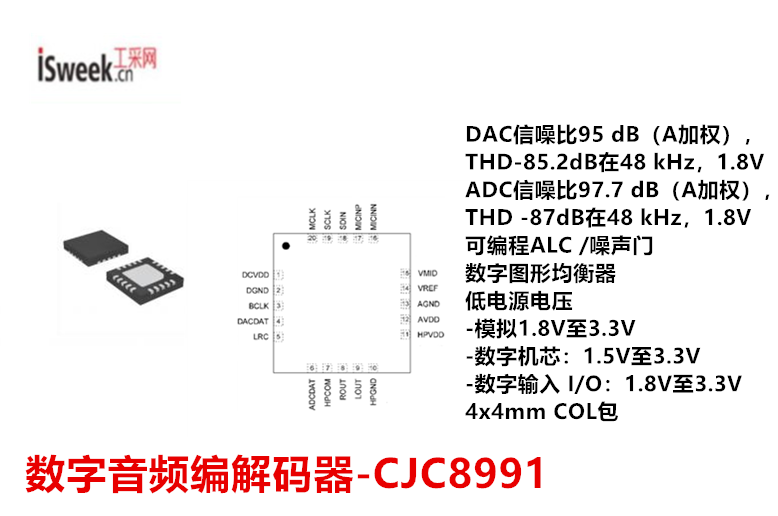

音頻芯片 - CJC8991的特性：
DAC信噪比95 dB（A加權），THD-85.2dB在48 kHz，1.8V
ADC信噪比97.7 dB（A加權），THD -87dB在48 kHz，1.8V
可編程ALC /噪聲門
2個芯片上的耳機驅動程序
-THD-84.5dB，信噪比94 dB，帶有16Ω耳機，電壓可在48 KHz，1.8V時使用
數字圖形均衡器
低倍
-7mW立體聲播放器(1.8V電源）
-13mW記錄和回放(1.8V電源）
低電源電壓
-模擬1.8V至3.3V
-數字機芯：1.5V至3.3V
-數字輸入 I/O：1.8V至3.3V
256fs / 384fs或USB主時鐘速率：12MHz，24MHz
工作電壓低至?1.8V?（數字核心可降至1.5V），立體聲播放功耗僅?7mW?，續航能力提升30%
支持模塊化電源管理，可單獨關閉未使用功能（如ADC、DAC或輸出驅動），進一步節能
內置耳機放大器，省去外置元件，簡化電路設計
采用?4x4mm COL封裝?，體積小巧，適合空間受限的便攜設備
CJC8991以專業音頻性能與極致能效，靈活的接口設計（支持I2S、DSP模式）和豐富的數字處理功能，為消費電子廠商提供了高質量編解碼器，聯系工采網“在線客服”獲取PDF規格書、樣品與完整方案支持。
