Pirani真空計是一種熱導率計，通常也稱為"熱傳導式熱量計"。Pirani真空計傳感器工作原理分為兩種，一種是熱電偶式，另一種是惠斯通電橋式。在Pirani真空測量儀中，熱傳遞速率是真空系統中存在的氣體分子數量的函數。Pirani真空壓力計能夠在各種真空技術應用中提供可靠的壓力測量。

Pirani真空計傳感器的工作原理

皮拉尼真空計傳感器包含一個加熱部件，如加熱絲或薄膜，通常通過使用橋接電路將其加熱至高溫。當氣體分子密度發生變化時，熱量從金屬絲傳遞到氣體會受到影響。這種熱損失取決于氣體類型和壓力，使金屬絲保持在溫度下所需的能量也相應變化。因此，能量的量取決于真空壓力，并且可以轉換為壓力值。準確的真空壓力測量取決于橋接電路對傳感器溫度保持非常準確控制的能力。常見的技術是使用惠斯通電橋電路。在Pirani電橋橋電路的一種設計中，通過電子反饋回路將橋的兩個支路控制在相同的電壓下。然后，測量技術是對將加熱的傳感器保持在高于環境溫度的給定溫度所需的功率進行定量。

在使用加熱傳感器金屬絲的儀表的情況下，有三種主要的熱損失途徑：通過金屬絲及其支架的整體熱傳導、輻射損失和通過氣體的熱傳導損失。因此，精心設計的Pirani真空計傳感器很大限度地減少了由于輻射和整體熱傳導造成的信號損失。輻射損失強烈地（四次方）取決于加熱傳感器的溫度。因此，當操作Pirani測量儀時，重要的是將傳感器保持在足夠低的溫度，使得輻射損失機制不會主導整個信號。同樣，精心設計的Pirani真空測量儀通過傳感器敏感元件很大限度地降低了整體熱導率。對于輻射和整體熱導率損失，損失系數取決于溫度。

Pirani皮拉尼真空計的優點是什么？

Pirani真空計具有許多優點。很重要的是，這些真空壓力計通常非常易于使用，并且可以提供多年無故障、可靠的壓力測量，因為它們沒有移動部件。此外，它們非常經濟，成本遠低于電容式真空壓力計。輸出監控的靈活性包括本地顯示器、模擬輸出和/或數字通信。Pirani真空計相對快速，對真空系統壓力的變化非常靈敏。其內部尺寸非常小的儀表可以提高響應速度。應該注意的是，對流增強型Pirani真空計需要更大的體積來支持對流，因此可能具有較慢的響應，這僅僅是因為管內必須排空的體積更大。對流增強型Pirani真空計測量高達大氣壓的壓力，然而，它們在除空氣或氮氣以外的氣體中的精度可能非常差。

Pirani皮拉尼真空計傳感器有哪些應用？

皮拉尼真空傳感器廣泛應用于各種真空技術領域，真空系統用于各種應用，包括半導體制造、研究實驗室和真空封裝。熱導率傳感器在低壓環境中特別有效。包括：

1.高真空泵的前級壓力測量：如光伏、鍍膜、等離子行業。
2.中低真空測量：如照明、冶金行業。
3.真空連鎖控制：如高真空計的點火開關控制。
4.半導體制造，在半導體制造中，保持高質是的真空對于薄膜沉積和蝕刻等工藝至關重要。熱導真空傳感器可準確測是真空室中的殘余氣體，確保最佳的生產條件。通過監測氣體濃度，制造商可以防止半導體器件中的污染和缺陷。
5.科學研究，在研究實驗室中，熱導率傳感器用于測是需要受控環境的實驗中的真空度。例如，在涉及高能物理或材料科學的研究中，準確的真空條件對于獲得可靠的結果是必要的。這些傳感器幫助研究人員保持所需的真空度，并監測可能影響他們實驗的任何波動。
6.真空包裝，在食品和包裝行業，熱導率傳感器用于真空包裝系統，以確保達到所需的真空水平，通過測量包裝室中氣體的導熱系數，這些傳感器有助于保持食品的新鮮度和保質期。

皮拉尼真空計傳感器常見問題：

Pirani真空計的一些最佳實踐是什么？

Pirani真空計儀表沒有活動部件，通常不需要維護。但應該注意的是，這種類型的真空儀表容易受到污染，尤其是在油基泵送系統中。在有污染的系統中，儀表管的安裝應使端口朝下，以減少管內的油積聚。對流驅動的Pirani真空計應始終安裝在圓柱軸平行于地板的位置。未能正確安裝這種類型的儀表將導致讀數錯誤，超過粗略的真空水平。如果真空系統有過多的油蒸氣或其他污染物，可以使用分子篩過濾器來延長儀表的使用壽命。

皮拉尼真空計中熱導式傳感器推薦：

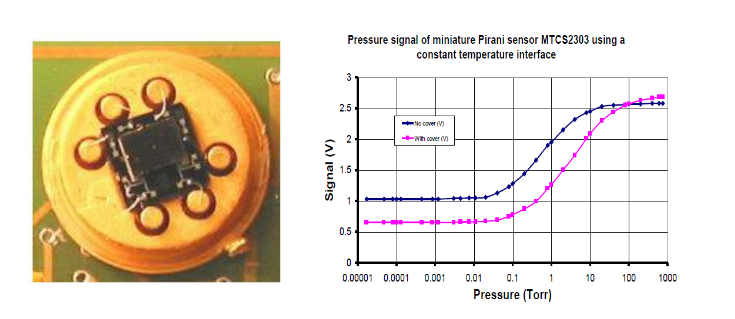

MTCS2300熱導式傳感器是專用MEMS器件，根據皮拉尼原理進行熱導率測量，為小型TO8或TO39封裝。該傳感器采用鎳鉑電阻MEMS技術， 將一個大微機械低應力氮化硅膜、兩個加熱用薄膜電阻以及體硅上的兩個補償用參考電阻，集成在微型封裝中。此MEMS結構結合了用于電源和溫度分析的簡單CMOS標準集成電路，是要求超低功耗、出色信噪比以及耐腐蝕氣體的尺寸關鍵真空OEM傳感解決方案的合適之選

MTCS2300熱導式傳感器特性

• 擴展測量范圍 10-4 ~ 1000 mbar
• 傳感器幾何結構和傳感器電阻完美匹配的MEMS微機械硅傳感器
• < 0.1 cm3的超小傳感器氣體體積
• 皮拉尼微導線到墻的距離由硅微機械調節，可降至10 μm 或 20 μm ，具有優異的傳感器重復性

• 采用帶250 Ohms大集成電阻和小加熱元件的MEMS硅傳感器，因此具有超低運行功耗（< 6 mW）

• 超快響應時間 < 50 ms
• 由于相似的加熱電阻和參考電阻，在微型結構的鉑鎳薄膜工藝中輕松實現了溫度補償

• 不受安裝位置影響
• 尺寸小，抗沖擊能力強（>1000 G）
• 耐腐蝕性氣體，如氫氣，使用金觸點
