射頻放大芯片（如低噪聲放大器LNA、功率放大器PA）的核心功能是通過放大高頻信號實現無線通信的穩定傳輸，其工作原理分為發射鏈路和接收鏈路兩部分。

一、發射鏈路（數字信號→射頻信號）：

調制與放大?：基帶數字信號經調制器加載到高頻載波（如5G的64QAM調制），再通過驅動放大器初步放大。

波與功率放大?：信號經帶通濾波器去除雜波后，進入功率放大器（PA）提升至天線發射功率（手機通常為1~23dBm）。

天線輸出?：放大后的信號通過天線開關切換至發射天線輻射至空中。

二、接收鏈路（射頻信號→數字信號）：

微弱信號接收?：天線接收的微弱射頻信號（低至-100dBm）經天線開關進入低噪聲放大器（LNA），在抑制噪聲的前提下放大至可處理水平（LNA增益≥15dB）。

混頻與解調?：放大后的信號與本地振蕩器產生的基準信號混頻，下變頻至中頻或基帶（如28GHz毫米波降至幾百MHz中頻），再經解調器還原為數字信號。

動態控制?：內置射頻控制器實時調整PA功率和LNA增益，優化不同環境下的信號穩定性。

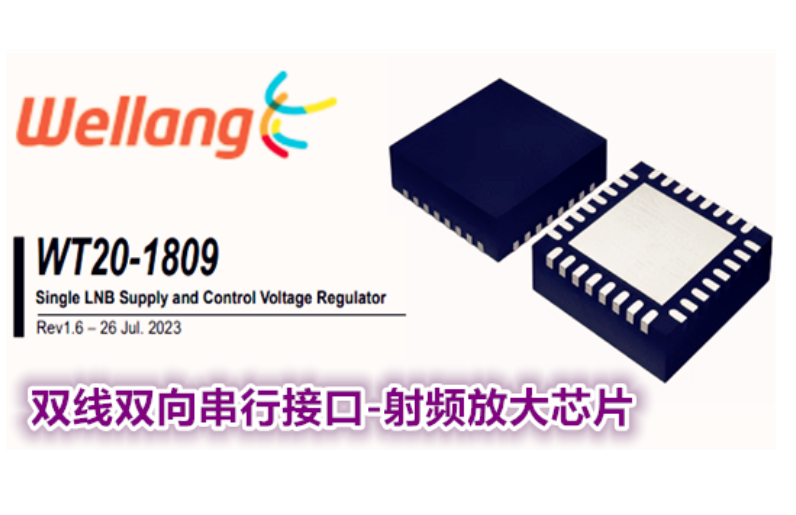

由工采電子代理的韓國Wellang的WT20-1809是一款單通道低噪聲塊轉換調節器（LNBR）；專為模擬和數字衛星接收器設計，屬于單片式線性及開關電壓調節器，可用于通過同軸電纜向兩個LNB下轉換器提供穩定的功率和接口信號。

WT20-1809集成了升壓開關和補償電路，極大地簡化了系統架構，降低成本，同時保證了極低的噪聲和紋波值；采用符合I2C?標準的接口，工作頻率高達400 kHz，便于數據傳輸，同時設有音調控制引腳，可控制內部生成的22 kHz音調的開關，方便進行DiSEqC?音調編碼。

此外還提供了一整套故障寄存器，符合各種常見標準，包括過電流、熱關斷、低電壓和功率不良等。具有超低功耗模式的SLEEP引腳，可在無需I2C?控制時快速關閉設備，較大程度節省功耗；具有可調LNB輸出電流、可編程LNB輸出電壓、帶關機定時器的LNB過流限制器等功能，實現卓越的性能表現。

WT20-1809解決方案包含一個電流模式跟蹤升壓轉換器和線性穩壓器。該升壓轉換器可將輸入電壓VBOOST精確控制在1100毫伏以內，從而較大限度降低功耗。當輸入電壓VBOOST超過輸出電壓VLNB時，線性穩壓器需要進行差分電壓調節。在此類工況下運行時，必須特別注意確保設備溫度始終處于WT20-1809的安全工作范圍之內。

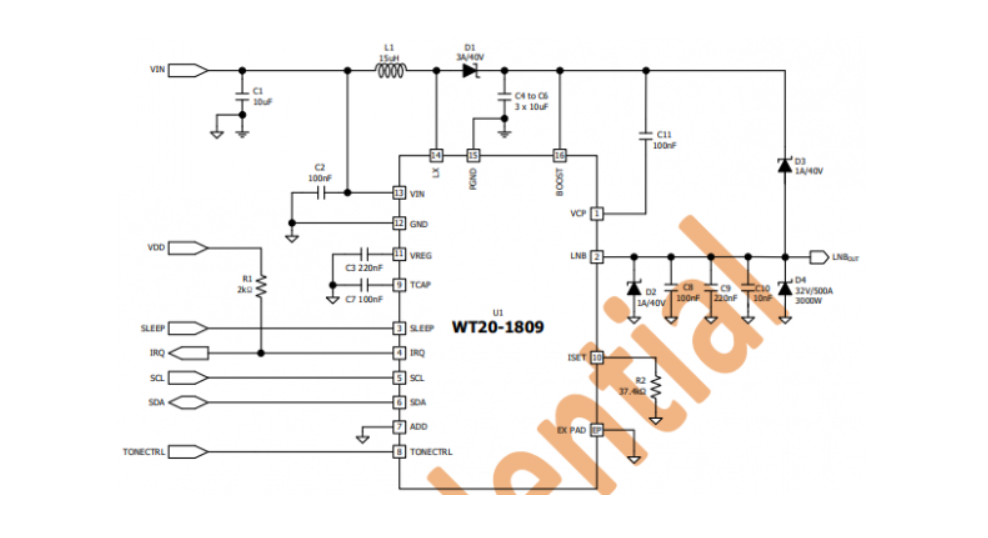

典型應用電路圖：

射頻芯片 - WT20-1809的特性：

超低功耗模式SLEEP引腳

集成升壓MOSFET，電流傳感和補償

穩定與低壓陶瓷升壓電容器

可調LNB輸出電流限制從300至800 mA

帶LNB限流設置的Boost峰值限流刻度

通過LNB電流限制設置，提高峰值電流限制比例

8個可編程LNB輸出電壓（DAC）電平

帶有關機定時器的LNB過電流限制器

跟蹤升壓轉換器使功耗較小化

外部電容可配置LNB過渡時間

LNB過渡時間可由外部電容器配置

推挽式LNB輸出級在高容性負載下仍能保持13.667→19.667 v和19.667→13.667 v躍遷次數

內置的22 kHz音調振蕩器促進了DiSEqC?音調編碼，即使在零負載

色調生成不需要額外的外部組件

診斷特點：PNG、CPOK

廣泛的保護功能：UVLO，OCP，TSD

2線串行I2C?兼容接口

韓國WellangWT20-1809射頻放大器芯片，為模擬和數字衛星接收器提供穩定的功率和接口信號，為各種電子產品的設計和應用提供了穩定可靠的解決方案，帶來更穩定清晰的信號傳輸體驗；歡迎行業客戶聯系“在線客服”獲取datasheet、報價、樣片等更多產品信息。
