數字音頻轉接芯片的核心功能是將數字音頻信號轉換為模擬信號輸出，其工作原理涉及數字信號處理、數模轉換（DAC）和音頻放大等關鍵環節。
核心工作流程：
一、信號輸入與解碼：
通過數字接口（如USB、SD卡）讀取壓縮音頻文件（如MP3、WAV）。
內置解碼器（如DSP）對數字信號進行解碼，還原為原始音頻數據。
二、數模轉換（DAC）：
采用Σ-Δ架構或電流舵型DAC，將數字信號轉換為連續模擬電壓。
高精度DAC芯片（如ESS9260Q）可實現Hi-Res音頻輸出，支持32位高分辨率。
三、信號處理與輸出：
通過低通濾波器消除高頻噪聲，再經功率放大器驅動耳機或揚聲器。
部分芯片集成音量控制、動態范圍壓縮等功能。

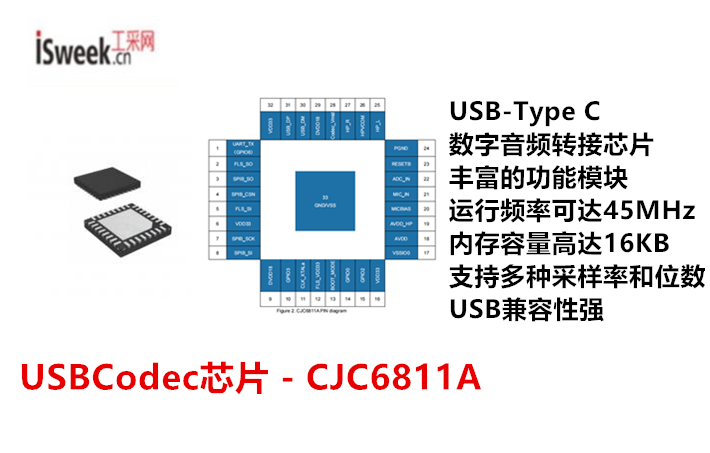

工采網代理的國產USBCodec芯片 - CJC6811A是一款基于Cortex-M0+單片機內核的USB耳機、聲卡與用芯片；集成了豐富的功能模塊，包含一個32位 RISC CPU、16KB SRAM、USB、UART、IIC、音頻編解碼器、GPIO、定時器、看門狗定時器（WDT）、脈寬調制（PWM）、串行外設接口（SPI）、集成電路內置音頻接口（IIS）、逐次逼近型模數轉換器（SAR ADC）、鎖相環（PLL）、低壓差線性穩壓器（LDO）等。
CJC6811A采用QFN5*5-32封裝，支持通過SPI接口從外部閃存啟動，較高運行頻率可達48MHz，具有靈活性高、性能強的特點；擁有多種節能模式，包括正常模式、空閑模式、待機模式、掉電模式，可根據需求選擇不同的模式以達到節能的目的。
CJC6811A芯片集成了2個AHB總線和1個APB（與AMBA協議兼容）。CPU核心在一個AHB總線中作為AHB主操作，DMA控制器在其他AHB總線上作為AHB主操作。一個AHB2APB橋用于外設配置。
內置LDO，支持工作電壓范圍3.3V～1.8V，內存容量高達16KB，通過USB/UART進行系統內編程和電路內編程。時鐘控制方面，具有可編程系統時鐘源、內部rc振蕩器、USB振蕩器等功能，支持外部控制振蕩器。

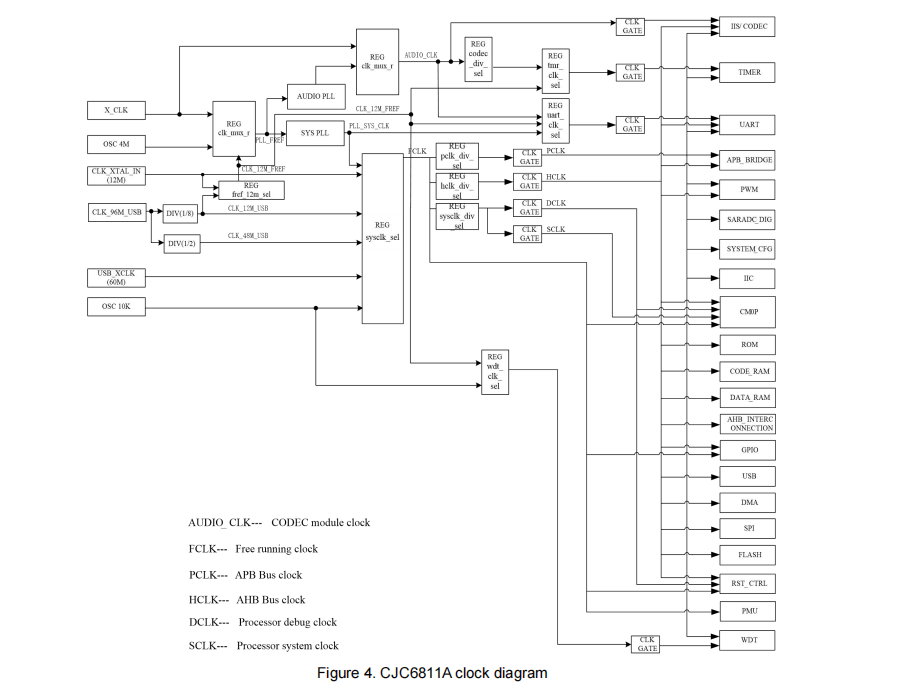

時鐘圖：
音頻芯片 - CJC6811A的特性：
LDO：內置的LDO，為較寬的工作電壓range：3.3V/1.8V
內存：內置的LDO，為較寬的工作電壓range：3.3V/1.8V
內存：支持程序內存高達16KB、16 kb SRAM
通過USB/UART進行系統內編程和電路內編程
時鐘控制：
-可編程系統時鐘源
-4-6MHz內部rc振蕩器（25℃時精度為1%）
-12MHz時鐘從USB振蕩器
-支持外部晶體振蕩器
-10 kHz內部低功率rc振蕩器，用于看門狗和空閑喚醒
USB合規性：
-USB規范。V2.0全速模式兼容
-USB音頻類V1.0/V2.0兼容
-USB人機界面設備V1.1兼容
-支持USB暫停/恢復/重置功能
-支持控制、中斷、批量和同步數據傳輸
I2C：兼容飛利浦IIC標準
I2S：支持I2S接口；支持主模式和16/24/32位數據寬度
SARADC：1通道模擬輸入
斷電復位
-可編程3門限值：2.7V/2.4V/2.0V（默認2.0V）
-可選BOD中斷或復位
工作溫度：-40~+85度
儲存溫度：-55~+125度
濕度敏感度MSL3
CJC6811A為USB耳機、聲卡領域帶來了全新的解決方案，具備豐富的功能模塊和靈活的特性，適用于各種音頻設備應用場景。了解更多關于光華芯國產USBCodec芯片的技術應用，請登錄工采網官網進行咨詢。
