高精度時間測量電路（TDC）是用于精確測量時間間隔的電子器件，是一種精密測量兩個電信號之間時間間隔的電子電路。其核心原理是將時間差這個模擬量，轉化為可被數字系統處理（計數、存儲、運算）的數字量。廣泛應用于激光測距、超聲波檢測、衛星導航等領域。

TDC的核心是利用精密的電路延遲或高頻時鐘振蕩作為時間“標尺”，將被測的時間間隔轉化為這個標尺上的“刻度數”（數字量）。計數器法提供大的測量范圍和時鐘周期的粗時間；延遲線法則利用信號傳播的微小固定延遲提供亞時鐘周期的精細時間測量；環形振蕩器法結合了兩種思想。選擇哪種技術取決于具體的應用對分辨率、量程、功耗和復雜度之間的平衡要求。

工采網代理的MS1003是一款高精度時間測量(TDC)電路，對比MS1002具有更高的精度和更小的封裝，適合于高精度小封裝的應用領域。MS1003具有雙通道、多脈沖的采樣能力、高速SPI通訊、多種測量模式，適合于激光雷達和激光測距。

SPI接口:MS1003的SPI接口是與4線制SPI兼容的，它需要一個SerialSelectNot (SSN)信號，從而不能夠工作在3-線制SPI接口。第一個SCK的上升沿將會復位INTN管腳(中斷管腳)狀態。從較高位（MSB）開始傳輸以較低位（LSB）結束。傳輸是以字節方式完成的。數據傳輸可以在每個字節后停止，通過給SSN發送一個LOW-HIGH-LOW的電平。

數字式 TDC 應用內部的邏輯門延時來高精度測量時間間隔，該電路結構確保電路以特殊的測量方法，使信號通過邏輯門的時間可以非常精確。較高的測量精度完全取決于內部通過邏輯門的傳播時間。

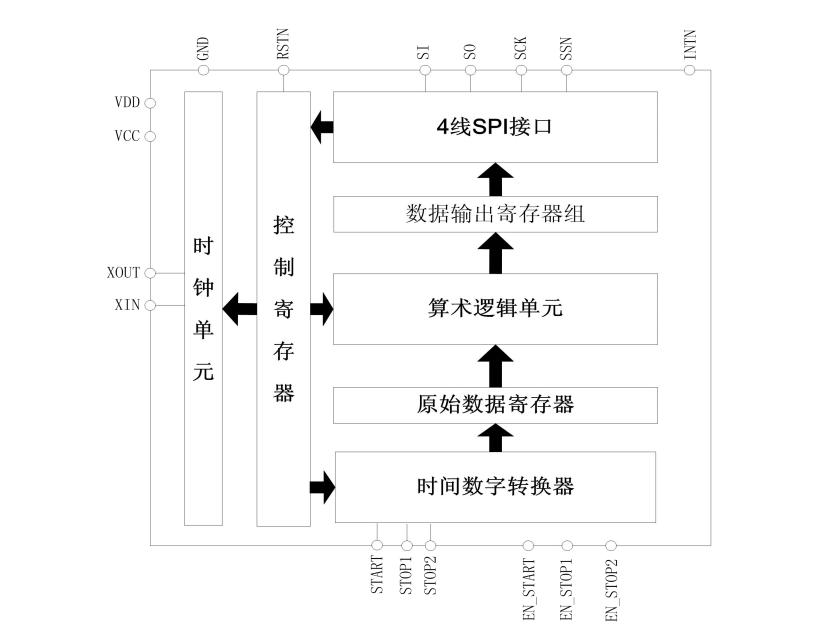

內部框圖：

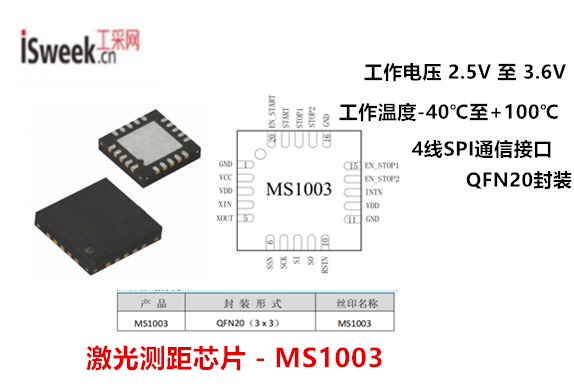

激光測距芯片 - MS1003的特性：

雙通道單精度模式46ps

單通道雙精度模式23ps

非校準測量范圍3.5ns（0ns）至16μs

校準測量范圍3.5ns（0ns）至4μs

10ns較小脈沖間隔，雙通道較多可接收20個脈沖

4線SPI通信接口

工作電壓 2.5V 至 3.6V

工作溫度-40℃至+100℃

QFN20封裝

在國產激光測距芯片領域，瑞盟科技便是國產品牌中的佼佼者。了解更多關于瑞盟科技國產激光測距芯片的技術應用，聯系ISweek工采網“在線客服”獲取產品PDF、技術支持和DEMO板、可申請樣片。
