在電動汽車、儲能系統及便攜式電子設備飛速發展的今天，電池作為核心動力源，其安全性、健康狀態和使用壽命已成為至關重要的議題。傳統的電池監測主要依賴電壓和電流傳感器，并輔以表面溫度測量。然而，這些方法僅能捕捉電池的“表象”，無法洞察其內部復雜的熱動態過程。近年來，一種基于塞貝克效應（Seebeck effect）的熱通量傳感技術正以其獨特的優勢，為電池監測領域帶來革命性的突破。

一、 從“狀態”到“動態”：監測理念的根本變革

傳統溫度傳感器只能測量電池表面某一點的靜態溫度，這是一種“狀態”參數。而熱通量傳感器（如greenTEG的gSKIN?系列）測量的則是熱量流入或流出電池的速率，這是一種“動態”參數。這好比我們不僅知道一個房間的當前溫度，還能實時知道空調的制冷或取暖器的制熱功率，從而能更精準、更超前地控制環境。

根據塞貝克效應(第一熱電效應)，這種傳感器能將微小的熱能直接轉化為電壓信號，實現對熱通量的高精度、高分辨率測量。其尺寸可小至2mm x 2mm，易于集成，成本遠低于傳統的大型量熱儀，使得在每一個電池單體上進行“微型化量熱”成為可能。

二、 核心應用場景：從安全到管理的全面賦能

1. 精準預防熱失控，筑牢安全防線

熱失控是電池最致命的安全威脅。其關鍵在于電池內部溫度，而非表面溫度。當表面溫度僅為48°C時，電池內部溫度可能已超過60°C的危險臨界點。僅憑表面溫度監測，會錯過這一關鍵預警窗口。

解決方案在于熱通量與表面溫度的融合計算。通過公式 T_內部 = T_表面 + Q × R（其中Q為熱通量，R為熱阻），可以實時、非侵入性地推算出電池核心溫度。如下圖圖表所示，當表面溫度尚未達到警報閾值，但熱通量已急劇升高時，系統便能提前洞察到內部溫度的異常飆升，從而實現早期預警和干預，防患于未然。

表面溫度僅為48°C， 一切還好嗎！？

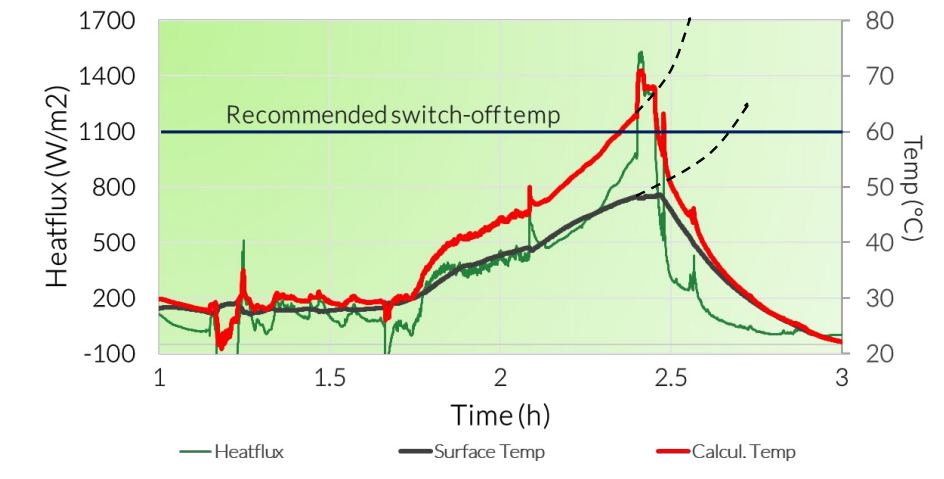

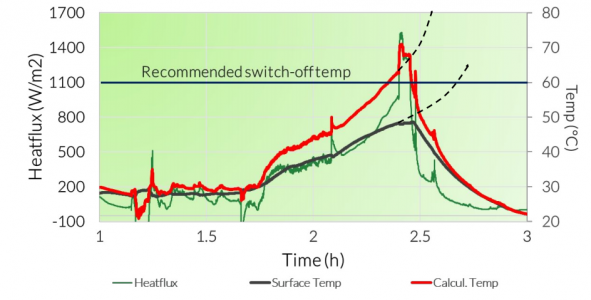

高熱通量與高表面溫度相結合，揭示了電池內部溫度臨界值超過60°C。
若無熱通量傳感器測量，這種短暫的溫度波動將非常難以檢測

2. 評估電池健康狀態（SOH）與質量控制

電池在充放電過程中，鋰離子在電極中的嵌入和脫嵌會發生相變，并伴隨細微的吸熱或放熱效應。這些熱特征如同電池的“熱指紋”。

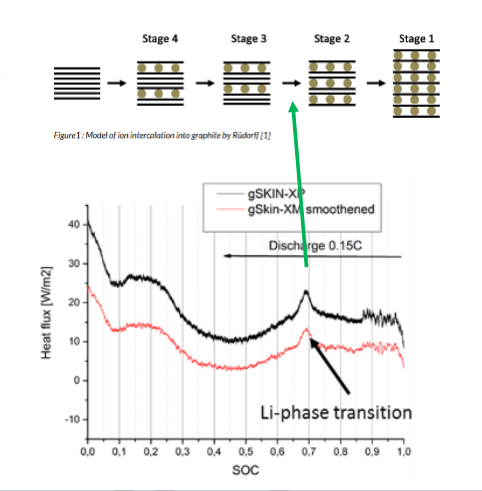

高精度的熱通量傳感器能夠捕捉到這些充放電熱流曲線上的微小峰值。如下圖所示，這些峰值的銳度、幅度和位置，直接反映了電池的：

• 健康狀態（SOH）：隨著電池老化，峰值會變得平緩且位置偏移。

• 電極失衡：峰值形態的變化可指示電池內部的一致性狀態。

• 質量：在生產線上，通過對比熱曲線即可快速篩選出有缺陷的電池單體。

這種方法為電池的壽命預測和品質分選提供了全新的、非破壞性的分析工具。

3. 優化熱管理系統，實現更快、更穩的溫度控制

高效的熱管理是延長電池壽命、實現快充的關鍵。當前的熱管理系統大多基于溫度反饋進行控制，存在響應延遲和超調問題。

greenTEG的熱通量傳感器能對超過100微開爾文（100μK）的微小溫度變化立即做出響應。這意味著，在電池剛開始產生熱量（或需要加熱）時，控制系統就能立即獲取信號，并調整冷卻/加熱功率。這種“預見性”控制帶來了：

• 更快的響應速度：在溫度顯著變化之前就已開始動作。

• 更高的控制精度：避免溫度過大波動，減少系統超調。

• 更強的適應性：即使在復雜的水冷系統（如特斯拉專利中提到的）中，也能準確測量實際的熱交換量，確保冷卻效率。

三、 技術集成與未來展望

greenTEG的熱通量傳感器具備標準SMD封裝，易于在電池模組和電池管理系統（BMS）中進行電氣和熱集成。雖然需要設計適當的熱通路以確保測量準確性，但其微小的尺寸和低廉的成本為大規模應用鋪平了道路。

結論

greenTEG的熱通量傳感器通過將監測維度從靜態的“溫度”延伸至動態的“熱流”，為我們打開了一扇窺探電池內部狀態的窗口。它不僅是提升電池安全、防止熱失控的“哨兵”，也是評估電池健康、優化熱管理的“智慧大腦”。隨著電池技術向著更高能量密度和更快充電速度發展，熱通量傳感技術必將成為下一代智能電池管理系統中不可或缺的核心傳感元件，為電池的全生命周期管理提供至關重要的數據支撐。
