USBCodec芯片是集成數字信號處理、音頻編解碼及USB通信功能的芯片，其核心工作原理包括信號采集、數字處理、編解碼轉換和通信傳輸四個關鍵環節。
信號采集與數字處理：通過內置ADC模塊對模擬音頻信號進行采樣和量化，轉換為數字信號后，由DSP芯片進行混音、均衡、降噪等處理。
編解碼轉換：將處理后的數字信號通過內置DAC模塊轉換為模擬信號，輸出至揚聲器或耳機。
通信傳輸：通過USB接口實現即插即用連接，支持UAC協議（USB音頻類協議），兼容Windows、macOS等系統。
功耗管理：采用低功耗設計，支持多種省電模式（正常、空閑、待機、關機），并通過時鐘門控優化能耗。
工采網代理的國產USBCodec芯片 - CJC6822A，該芯片是一款基于Cortex-M0+的單片機，專為USB耳機設備而設計。CJC6822A采用QFN48 6×6緊湊封裝，整合了音頻編解碼器、USB通信接口、16KB SRAM存儲單元及多種外設模塊（包括UART、I2C、SPI、I2S等）實現單芯片完成音頻處理、數據傳輸與系統控制，內置32位RISC CPU核心，運行頻率高達48MHz，能夠高效處理復雜的音頻編解碼任務。
芯片支持192kHz的采樣率與32位音頻位寬，覆蓋主流高保真音頻格式，兼容USB音頻類標準（UAC1.0/2.0）確保與各類設備的無縫對接，內置的音頻編解碼器信噪比優異，配合數字信號處理能力，可輕松實現降噪、回聲消除等高級功能，內置LDO穩壓器，支持寬電壓（2.7V-5.5V）提供四檔節能模式：正常模式、空閑模式、待機模式、關機模式，滿足不同場景對精度和功耗的需求。
CJC6822A可以通過SPI接口從外部閃存啟動。開機后，程序從外部閃存讀取到內部SRAM中進行執行。CJC6822A可以運行到48MHz，它的設計特別小心，以較小化功耗，同時允許靈活性，以達到高性能。它包括針對單個IP的時鐘門控，CJC6822可以在不同的節能模式下進一步操作：正常、空閑、待機、關機，不同的模式有不同的時鐘和電源策略。

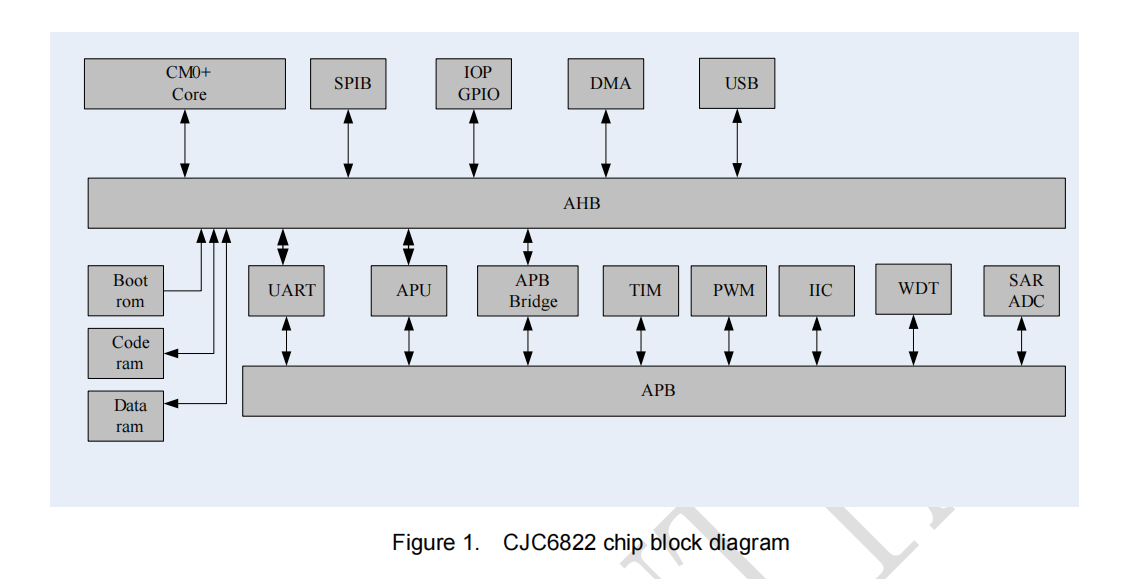

系統框圖：
音頻芯片 - CJC6822A的特性：
Cortex-M0+ 內核?
??內置 LDO?：支持寬工作電壓范圍（3.3V/1.8V）
??存儲器?：支持16KB程序存儲器，16KB SRAM
??系統時鐘控制?：可編程系統時鐘源，包括4-6MHz內部RC振蕩器（25℃時精度為 1%）、12MHz USB振蕩器、外部晶體振蕩器以及10KHz內部低功耗 RC 振蕩器
??USB兼容性?：符合 USB Spec.V2.0 高速/全速模式，支持USB音頻類V1.0/V2.0和USB人機接口設備V1.1，支持USB掛起/恢復/重置功能，支持控制、中斷、批量和等時數據傳輸
??音頻編解碼器?：采樣率支持192K/176.4K/96K/88.2K/48K/44.1K支持16/20/24/32位bit
??I/O 端口?：較多8個通用 I/O（GPIO）端口
??定時器?：3個內部定時器，可選擇內部或外部時鐘源，支持溢出和時間到中斷，每個定時器有兩個匹配寄存器，支持遞增和遞減模式
??看門狗定時器?：32位下計數器，內部或外部時鐘源選擇，可變超時復位周期，訪問保護
??PWM?：1個16位定時器PWM通道，可編程占空比控制輸出波形，自動重載模式或單次脈沖模式，捕獲和比較功能
??UART?：可編程波特率，較高可達921.6K，支持38KHz紅外收發器
??SPI?：SPI接口作為AHB設備用于引導加載程序，作為APB設備用于寫回，速度可達40MHz
??IIC?：兼容Philips IIC標準
??I2S/SPDIF?：支持Sony/Philips數字接口格式SPDIF傳輸器，支持主/從模式和16/24/32位Bit
??SARADC?：1通道模擬輸入，8位 SARADC，保證4位精度
??其他?：布朗輸出復位（BOR），可編程3個閾值電平（2.7V/2.4V/2.0V，默認2.0V），可選BOR中斷或復位，工作溫度范圍 -20~+85°C
CJC6822A憑借高集成度、低功耗、專業級音頻性能?優勢，在USB音頻設備領域展現出強大的競爭力，其高度整合的硬件設計顯著降低BOM成本，靈活的接口配置則為USB耳機、智能音頻設備及工業應用提供了無限可能；聯系工采網“在線客服”獲取樣品與技術支持。
