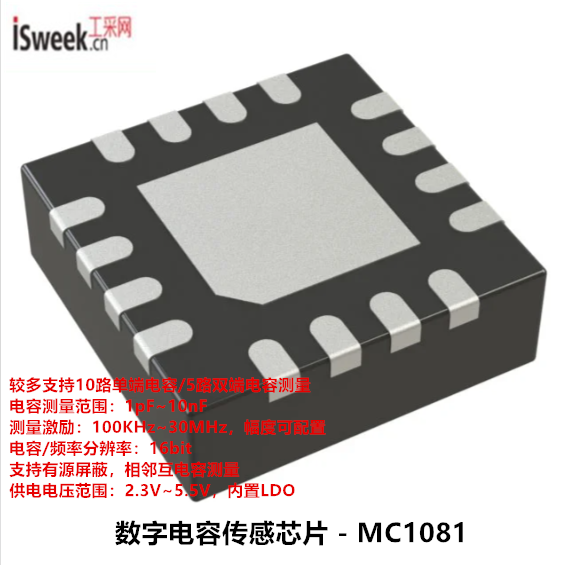

工采電子代理的MC1081系列是一款高集成度、多通道、寬頻的數字電容傳感芯片。芯片直接與測量電極板相連，通過振蕩頻率的變化，感知電容的變化。激勵頻率在0.1~30MHz范圍內可配置，測量頻率測量輸出為16bit數字信號，對應的電容較高分辨率1fF。芯片支持多種工作模式，可以測量包括單端電容、雙端浮空電容和互電容多種模式。芯片內部集成了16bit高精度的數字溫度傳感器，可用于需要溫度補償及其它溫度復合傳感的場景。芯片采用全數字化設計，通過I2C接口配置各種功能和讀取數據，支持較高1Mbps的通訊速率。

電容式傳感通過電場激勵下被測物質的微小電容變化，可實現對不同物質的介電檢測，是一種非接觸、高分辨率、高速度、低功耗、低成本的感知方法。和國內外同類產品相比，MC1081芯片較多可同時測量10路單端電容，或者5路雙端電容。電容激勵頻率調節范圍大、幅度可配置，電容測量的工作模式多樣且配置靈活，工作電壓范圍寬，外圍電路簡單、適用性強。芯片可廣泛用于非接觸介電檢測、液位測量、觸摸控制、接近感知、水浸傳感、干濕度檢測、含水率分析等各種場景。

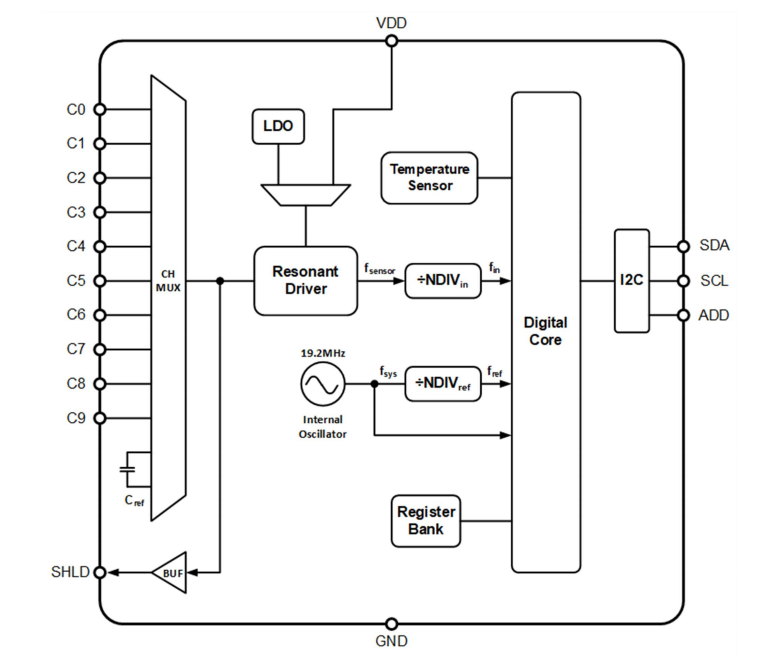

系統框圖：

上圖是MC1081的系統框圖，包括振蕩驅動電路（Resonant Driver）、多通道選擇器（Channel Mux）、分頻計數電路（Frequency Divider）、參考內部時鐘（Internal Oscillator）、數字制邏輯（Digital Core）、寄存器堆（Register Bank）、溫度傳感（Temperature Sensor）、I2C接口、LDO及電源管理等功能模塊。MC1081的驅動電路和外部電容Csensor構成電容傳感器，對應產生不同的振蕩信號fsensor經過分頻送至數字邏輯電路，測量并數字化信號頻率fin。數字邏輯使用參考頻率fref來測量傳感器的信號頻率fin，該參考頻率fref，通過芯片內部的高精度19.2MHz時鐘經過分頻器得到。通道C0~9，可以根據應用需求，連接多路單點或者雙端電容電極，需要時可以通過SHLD進行有源屏蔽。I2C接口用于芯片的模式配置與傳感數據的讀取。

電容傳感芯片 - MC1081的特性：

較多支持10路單端電容/5路雙端電容測量

電容測量范圍：1pF~10nF

測量激勵：100KHz~30MHz，幅度可配置

電容/頻率分辨率：16bit

支持有源屏蔽，相鄰互電容測量

供電電壓范圍：2.3V~5.5V，內置LDO

單通道轉換時間：0.1ms~23.5ms可配置

內置16bit高精度數字測溫

典型單通道平均電流：2.5μA@1Hz

睡眠電流：50nA

通信接口：I2C

工作溫度：-55℃~+125℃

QFN16/TSSOP16/DFN8 封裝可選

電容傳感器?- MC1081的應用：

液位測量

含水率測量

水浸傳感

干濕度分析

介電檢測

接近感知

按鍵觸控

手勢識別
