天然氣作為重要的清潔能源和工業原料，其質量與安全至關重要。其中，氧氣含量是一個關鍵指標，即便在微量水平（ppm級），也可能對生產過程、設備安全、產品質量及人身安全構成嚴重威脅。電化學氧氣傳感器，憑借其高精度、高靈敏度和可靠性，成為保障天然氣行業安全、高效運行不可或缺的技術工具。

一、 天然氣中氧氣的風險與來源

天然氣中混入氧氣主要源于兩個途徑：

1. 滲透性侵入：即使管道處于高壓狀態（如1000 psig），氧氣也能通過微小的泄漏點逆向擴散進入系統。這是由于管道內氣體與外界空氣中氧氣的分壓差巨大（接近15:1），驅動氧氣分子從高分壓側（空氣）向低分壓側（管道內）滲透。

2. 操作過程引入：在系統維護、吹掃不徹底或采用真空提取技術提高采收率時，可能通過壓縮機進氣口或泄漏點將空氣（氧氣）吸入管網。

這些看似微量的氧氣積聚會帶來多重風險：

• 安全風險：形成具有爆炸性的混合氣體，遇火源極易引發嚴重安全事故。

• 腐蝕與設備損壞：氧氣是強氧化劑，會導致輸配管道、閥門、儲罐及加工設備發生氧化腐蝕，縮短設備壽命，增加維護成本。

• 產品質量下降：在天然氣液化（LNG）或化工利用（如制氫、合成氨）過程中，氧氣是有害雜質，會影響催化劑活性、降低產品純度甚至引發副反應。

因此，對天然氣中氧氣含量進行持續、準確的監測，是從生產、加工到儲運全鏈條中不可或缺的環節。

二、 電化學氧氣傳感器的核心優勢與重要性體現

GB/T 43503-2023《天然氣氧氣含量的測定 電化學法》 的出臺，正是為了規范這一關鍵指標的測定方法。電化學法在該領域的重要性體現在以下幾個方面：

1. 極高的準確性與靈敏度
電化學傳感器對氧氣具有高度專一的反應特性。其工作原理是基于氧氣在工作電極上發生還原反應，產生與氧氣濃度成正比的電流信號。這種機制使其能夠精確檢測出0.0001% (1 ppm) 到 1.0% 的極寬濃度范圍，完全覆蓋了天然氣中可能出現的痕量氧氣水平，滿足了行業對高精度測量的苛刻要求。

2. 卓越的可靠性與適用性

• 在線與離線監測：電化學傳感器可用于實驗室的離線樣品分析，也可廣泛應用于在線連續監測系統，實現對管道、處理廠等關鍵節點氧氣含量的實時監控，及時發現異常。

• 環境適應性：設計良好的電化學傳感器能夠在一定的壓力、溫度和流速條件下穩定工作，適應天然氣現場復雜的工況。

3. 保障安全與經濟效益的核心工具
通過實時、準確地監測氧氣含量，操作人員可以：

• 預警安全隱患：在氧氣濃度接近危險閾值前發出警報，為采取控制措施（如吹掃、停機檢修）爭取寶貴時間，直接避免爆炸和火災事故。

• 指導工藝優化：精確的數據有助于判斷氧氣侵入點，指導維護團隊精準定位并修復泄漏，減少天然氣損失和能源浪費。

• 保護下游工藝：確保進入液化裝置或化工廠的原料氣純度，保護昂貴的催化劑和設備，保障最終產品質量。

三、電化學氧氣傳感器推薦

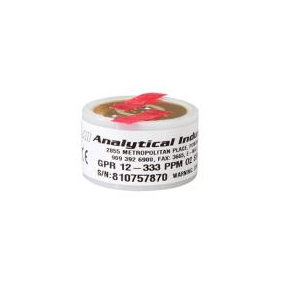

1.美國All的電化學微量氧氣傳感器GPR-12-333/PSR-12-223，傳感器檢測范圍0-10000ppm，可以直接代替美國southland的TO2-1X氧氣傳感器，采用微型燃料電池傳感器技術，具有高精度，長壽命等特性。廣泛應用于空氣分離裝置，石油化工，煉鋼、制氮、便攜式氧氣檢測儀等多種領域氧氣含量測試。

2.美國AMI PPM氧傳感器 - T-2,T-4。美國AMI T-2,T-4 PPM氧傳感器在整個測量范圍內提供高水平的準確度、可靠性和線性度。氧傳感器基于電化學燃料電池原理，在嚴格的質量程序下在內部制造。傳感器是獨立的，需要少的維護-無需清潔電極或添加電解液。精密傳感器提供卓越的性能、精度和穩定性，同時大限度地延長預期壽命。

該傳感器能夠測量百萬分之0.01到25.0%的氧氣。為了獲得大的使用壽命和性能，我們建議在監測0.2 ppm到1000 ppm的氧氣時使用它，偶爾會出現異常或空氣校準。

美國AMI T-2,T-4使用的醋酸電解質。該傳感器設計用于酸性氣體應用（如二氧化碳和天然氣）的最佳性能。這些傳感器的保質期有限，我們不建議儲存超過3個月。
