位移傳感器又稱為線性傳感器，是一種探測物體移動位移的裝置。根據樣式劃分，它分為電感式位移傳感器，電容式位移傳感器，光電式位移傳感器，位移傳感器超聲波式位移傳感器，霍爾式位移傳感器。 電感式位移傳感器是一種屬于金屬感應的線性器件，接通電源后，在開關的感應面將產生一個交變磁場，當金屬物體接近此感應面時，金屬中則產生渦流而吸取了振蕩器的能量，使振蕩器輸出幅度線性衰減，然后根據衰減量的變化來完成無接觸檢測物體的目的。那么位移傳感器具體的原理以及特點是什么呢？下面工釆網小編就來具體介紹一下吧。

位移傳感器工作原理

電位器式位移傳感器

原理電位器式位移傳感器，它通過電位器元件將機械位移轉換成與之成線性或任意函數關系的電阻或電壓輸出。普通直線電位器和圓形電位器都可分別用作直線位移和角位移傳感器。但是，為實現測量位移目的而設計的電位器，要求在位移變化和電阻變化之間有一個確定關系。電位器式位移傳感器的可動電刷與被測物體相連。物體的位移引起電位器移動端的電阻變化。阻值的變化量反映了位移的量值，阻值的增加還是減小則表明了位移的方向。

通常在電位器上通以電源電壓，以把電阻變化轉換為電壓輸出。線繞式電位器由于其電刷移動時電阻以匝電阻為階梯而變化，其輸出特性亦呈階梯形。如果這種位移傳感器在伺服系統中用作位移反饋元件，則過大的階躍電壓會引起系統振蕩。因此在電位器的制作中應盡量減小每匝的電阻值。電位器式傳感器的另一個主要缺點是易磨損。它的優點是：結構簡單，輸出信號大，使用方便，價格低廉。

磁致伸縮位移傳感器原理

它主要是利用磁致伸縮原理、通過兩個不同磁場相交產生一個應變脈沖信號來準確地測量位置的。工釆網小編下次再為大家介紹了磁致伸縮位移傳感器原理，在這里就不做贅述了。下面我們來看看在水處理系統中我們經常使用那些傳感器。

水處理系統中經常需要用到多種傳感器，如流量傳感器、液位傳感器、溫度傳感器等等。在傳感器的選型方面，要綜合考慮，既要滿足測量要求，又要注重經濟效益。總的來說，應注意以下幾點：

(1)精確度：是指在正常使用條件下，傳感器測量結果的準確程度，誤差越小，精確度越高，當然這通常與價格成正比。一般來說，生產過程物理檢測傳感器的精確度為±1%，水質分析傳感器的精確度為±2%(測高濁水的濁度儀的精確度為±5%)。

之前我們了解到位移傳感器只有得到正確的安裝才能更好的發揮儀器的性能，位移傳感器也是非常靈敏的元件，如果得不到正確的安裝和維護，就非常容易損壞。下面工釆網小編為大家詳細的介紹位移傳感器如何安裝的。

位移傳感器的功能是將機械的位移量轉換成電信號，在我們選擇位移傳感器的時候需要考慮的有安裝方式線性精度和供電情況，同樣需要知道你的大概測量范圍去選擇更加合適的位移傳感器。

首先我們在選擇位移傳感器規格范圍時需留有余量，一般情況下好是在實際行程的基礎上選大一規格的即可。同樣還需要注意的是你選擇的是電渦流位移傳感器,拉線位移傳感器還是滑塊位移傳感器。如果你的位移傳感器不便于進行對中調整的場合使用的話，好是使用滑塊位移傳感器。而就位移的量程而言，大量程的建議使用的拉線位移傳感器，電渦流位移傳感器只是相對精度比較高的去測量。滑塊位移傳感器可以減少調整對中性的工作量，但輔助加長桿不能取消，否則，會出現由于對中性不好而導致穩定性和使用壽命，所以類似的位移傳感器安裝要是相當嚴格的。

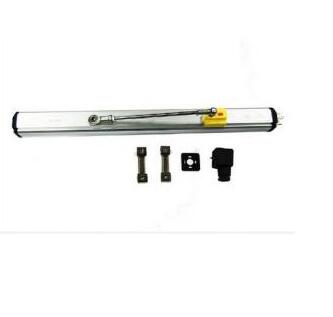

關于不適合在對中調整場合使用的，工釆網小編推薦滑塊位移傳感器——KFM微型滑塊傳感器。

KFM微型滑塊位移傳感器的有效行程5mm～300mm，兩端均有2mm緩沖行程，精度1%～0.08%FS。外殼表面陽極處理，防腐蝕；內置碳膜線板，無溫漂，壽命長；具有自動電氣接地功能。密封等級為IP54（向下安裝時IP57），有直接出線和五芯插頭插座輸出兩種選擇，可以適用在大多數通用場合，特別適用于安裝空間狹小的場合，難以保證對中的場合；允許極限運動速度為3m/s。

KFM微型滑塊傳感器安裝尺寸：
