光-數字轉換器的工作原理主要包括光信號接收與轉換、信號處理和數字信號輸出三個核心環節：

光信號接收與轉換：通過光電二極管等器件將接收到的光信號轉換為電信號。當光信號通過光纖進入轉換器時，內部的光電轉換器（接收器）將光信號轉換為相應的電信號。

信號處理：將電信號進行放大、濾波和整形處理，確保信號穩定性和質量。例如，采用升余弦均衡技術壓縮信道帶寬以減少噪聲，并通過自動增益控制線路維持輸出信號幅度恒定。

數字信號輸出：經過處理的電信號被轉換為標準數字信號，并通過數字接口輸出。例如，HDMI設備或數據中心設備可直接接收這些信號實現高效數據傳輸。

由工采網代理的WH81120UF是一種光數轉換器，它結合了光電二極管、電流放大器、模擬電路和數字信號處理器。環境光傳感器（ALS）內置了一個抑制紅外光譜的濾光片，并提供了一個接近人眼反應的光譜。肌萎縮性側索硬化癥可以從黑暗到陽光直射，可選擇的檢測范圍約為40 dB。雙通道輸出（人眼），因此在不同的光條件下具有良好的光比。ALS在不同光照條件下具有良好的光比。

WH81120UF具有高/低閾值的可編程中斷功能。電源需要確保VDD旋轉率至少為0.5V/ms。WH81120UF具有電源復位功能。當VDD在室溫下低于1.4V時，集成電路將自動重置。然后以需求轉換速率重新供電，并將寄存器寫入所需的值。

WH81120UF在I2C總線上運行，其寄存器包含配置、狀態和結果信息。所有的寄存器都是8位長的。

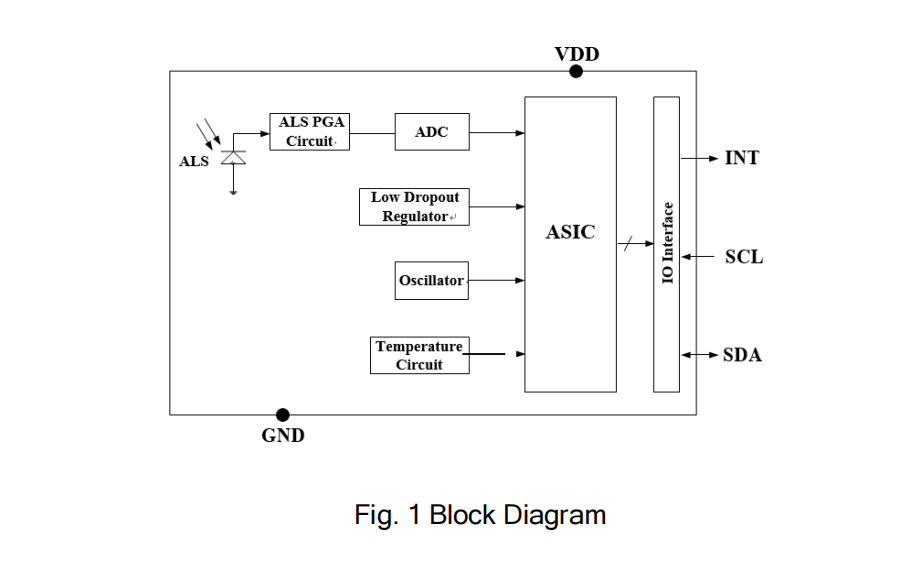

結構圖：

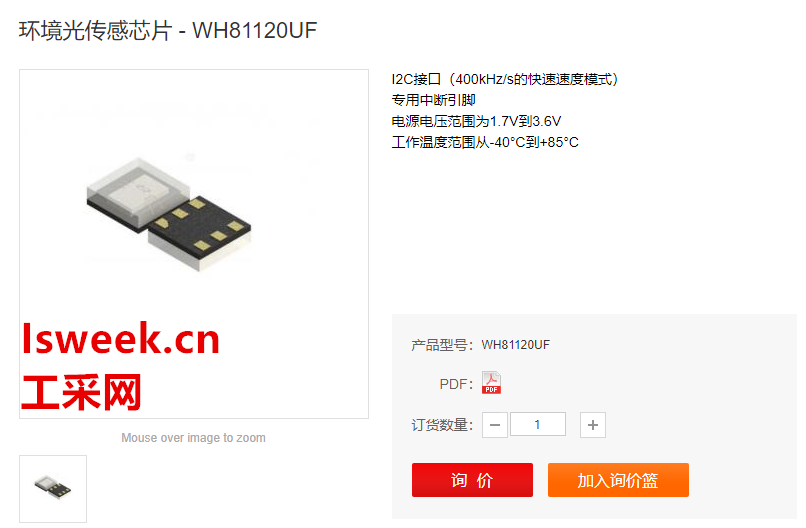

環境光傳感芯片 - WH81120UF的產品特性：

緊湊的表面安裝包2.0x2.0x0.7mm

I2C接口（400kHz/s的快速速度模式）

專用中斷引腳

電源電壓范圍為1.7V到3.6V

工作溫度范圍從-40°C到+85°C

光度感應器：

-接近人眼的責任

-較多支持16位數字輸出

-可編程動態范圍比= x1： x4： x16： x64： x256

-動態范圍選擇的線性輸出代碼

-通過可編程集成時間消除50 / 60 Hz濾波器

-熒光閃爍免疫

環境光傳感IC - WH81120UF的應用領域：

手機和液晶顯示屏的背光控制

筆記本電腦/監控器安全

自動菜單彈出

數碼相機光度計
