工采網代理的韓國GreenChip的GP8100是一款直流線路驅動器IC，設計用于滿足較嚴格的功率效率和PF（功率因數）要求，可通過添加各種功能來優化用于小型PCB空間中的低成本LED照明系統。

只需一個橋式二極管和一個電阻（RCS），即可確保其穩定運行。由于內置的穩壓器，它無需外部平滑電解電容器。此外，該電路支持功率、總諧波失真（THD）、功率補償、過壓保護（OVP）、線性調光(0-10V調光）和晶閘管調光功能。通過使用外部功率MOSFET（GVH TR），可以設計出具有較少外部組件且在高功率下保持穩定熱設計的電路，這些MOSFET由Greenchip提供。

GP8100不僅提供設計高效LED照明系統所需的基本標準功能，還提供其他各種可選功能以滿足LED照明設計師的各種需求。

首先，它采用一種非常簡單的順序驅動方法。在有限的PCB空間內，可以使用較少的外部組件實現一個非常低成本的照明系統。

其次，可以根據系統規格輕松添加控制電路。如果設計者希望進一步降低總諧波失真（THD），減少輸入電壓波動引起的功率變化，或添加調光電路，這些功能可以通過較少的外部組件實現。此外，其功率可以分配給外部的MOSFET。為了防止溫度過高，可以將Greenchip提供的GHV TR與IC內部的TR并聯，這不僅能夠防止IC過熱和故障，還能幫助設計出比單個IC具有更高輸入功率容量的系統。

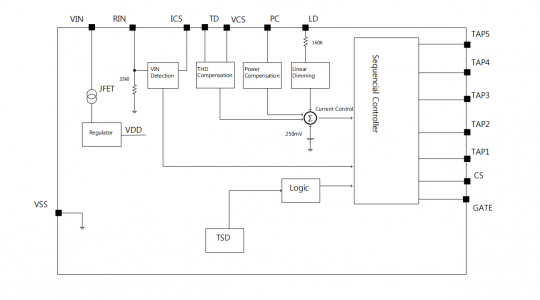

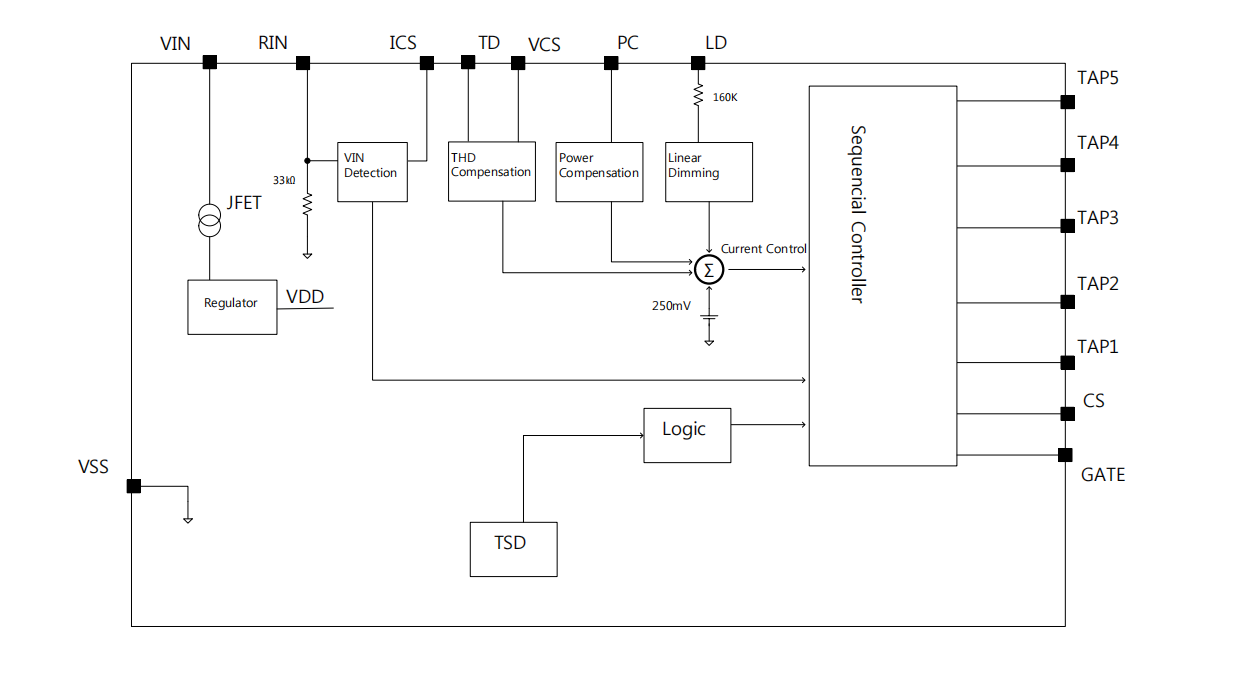

結構圖：

LED線性驅動芯片 - GP8100的特點：

直流AC線5TAP LED驅動器，較大200mA恒流

無變壓器，無冷凝器

寬輸入電壓設計：85~265V交流電

-型號110VAC、120VAC、220VAC、230VAC

外部組件的較小數量

高效率超過90%

高功率因數超過0.95

帶外部電阻器的可編程LED電流（RCS）

使用RTD的THD補償：低于20%

-使用RIN進行功率補償的權衡

三端雙向可控硅，線性可調光

使用Ext. GHV TR時，功率較高可達20W

保護：OVP、TSD

工作溫度：-40℃~ 125℃

小型包裝：ESOP16L

選項選擇

-使用RIN進行功率補償（與THD的權衡）

-使用RTD的THD控制

-帶RLD的線性可調光

-TRIAC可調光

LED驅動芯片 - GP8100的應用：

直流線路LED驅動器，較高功率20W

Bulb & Down照明

路燈照明

停車場、管道、桿等

在LED驅動器領域，韓國GreenChip便是佼佼者之一。了解更多關于韓國GreenChipLED驅動器的技術應用，請登錄工采網（Isweek.cn）咨詢。
